Dane techniczne
| Dopuszczalna średnica kabla | 5 - 13 mm |
| Dopuszczenie | RCM Mark, c CSA us (OL) |
| Funkcja elementu przełączającego | Styk normalnie otwarty |
| Information on materials, cable connector | PA |
| Kolor obudowy | Szary |
| Maks. częstotliwość przełączania | od 1000 Hz |
| Maks. prąd wyjściowy DC | od 100 mA |
| Materiał kątownika mocującego | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał pierścienia osadczego rozprężnego | Stal wysokostopowa, nierdzewna |
| Materiał pokrywy | PC |
| Materiał śrub | Stal wysokostopowa, nierdzewna |
| Materiał tarczy | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Materiał wałka | Stal wysokostopowa, nierdzewna |
| Materiał wskaźnika | PC |
| Materiał zaślepki | PA |
| Możliwy do podłączenia nominalny przekrój przewodu | 0,25 - 2,5 mm2 |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Podłączenie dla pozycjonera i czujnika położenia zgodne z normą | VDI/VDE 3845 Wielkość AA 1 |
| Pozycja zabudowy | Dowolna |
| Prąd jałowy | |
| Prąd resztkowy | 0 - 0,5 mA |
| Przepust dla kabla | M20x1,5 |
| Przyłącze elektryczne | 10-pin, Zaciski śrubowe |
| Safety Integrity Level (SIL) | SIL 2 |
| Spadek napięcia | |
| Sposób montażu | Na kołnierzu wg ISO 5211, Przy pomocy kątownika mocującego |
| Sposób pomiaru | Indukcyjny |
| Stopień ochrony | IP67, NEMA 4/4X |
| Stopień zanieczyszczenia | 3 |
| Temperatura otoczenia | -20 - 70 °C |
| Temperatura przechowywania | -20 - 50 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 800 g |
| Wskaźnik położenia | Żółty/czerwony |
| Wyjście dwustanowe | PNP |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Obwód impulsowy |
| Zakres napięcia roboczego DC | 10 - 30 V |
| Zakres ustawienia monitorowanego kąta | 0 - 90 deg |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS |
| Znak KC | KC-EMV |

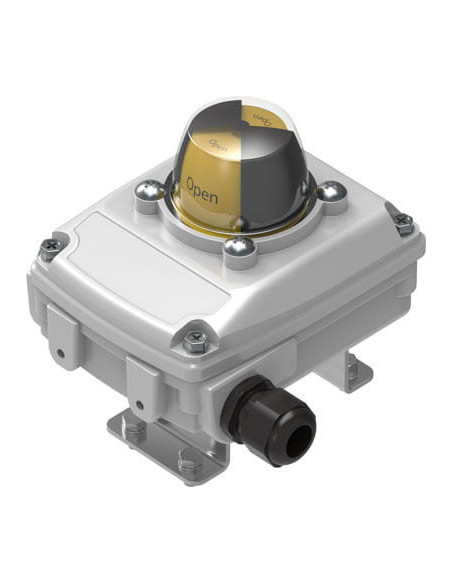

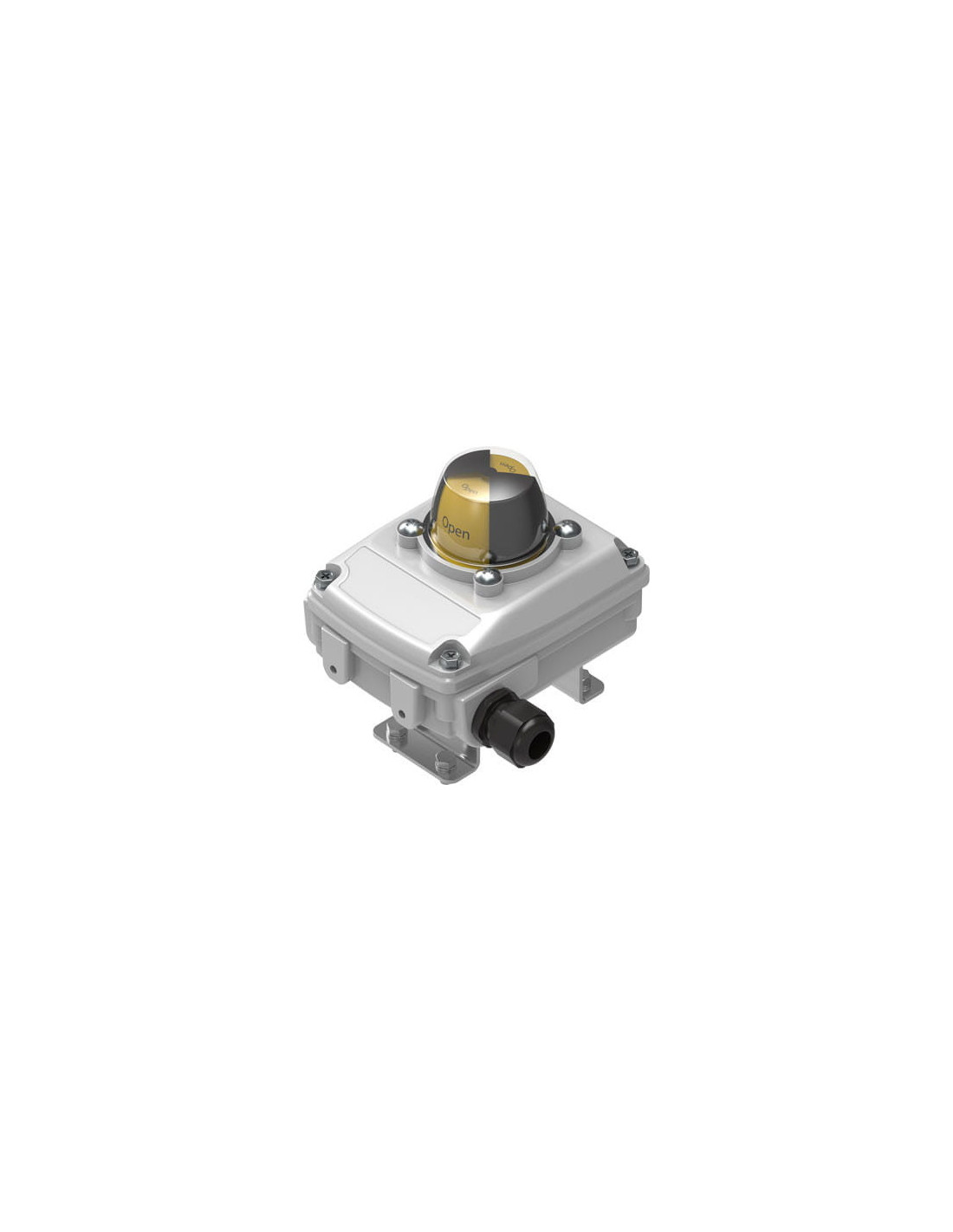

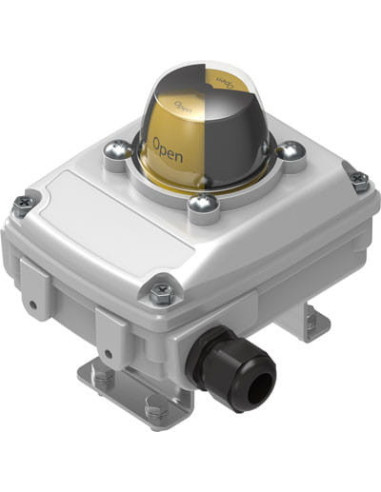

Limit switch box FESTO SRBC-CA3-YR90-N-1-P-C2P20 – precyzyjna kontrola położenia siłowników i zaworów
Limit switch box FESTO SRBC-CA3-YR90-N-1-P-C2P20 (kod produktu: FESTO-3482808) to wysokiej klasy urządzenie przeznaczone do monitorowania i sygnalizacji położenia armatury przemysłowej, w szczególności siłowników obrotowych oraz zaworów automatycznych. Solidna obudowa z odlewanego ciśnieniowo aluminium, wzbogacona o wskaźnik położenia, gwarantuje niezawodność oraz długotrwałą eksploatację, nawet w wymagających warunkach przemysłowych.
Zastosowanie i możliwości montażu
Limit switch box jest szeroko wykorzystywany w branżach takich jak automatyka przemysłowa, przemysł chemiczny, energetyka oraz gospodarka wodno-ściekowa. Montaż urządzenia możliwy jest na kołnierzach zgodnych z normą ISO 5211 lub za pomocą dedykowanego kątownika mocującego, co umożliwia bezproblemową integrację z istniejącą infrastrukturą.
Najważniejsze zalety limit switch box FESTO SRBC-CA3-YR90-N-1-P-C2P20
- Solidna konstrukcja – aluminiowa obudowa zapewniająca ochronę przed czynnikami zewnętrznymi, pyłem i wilgocią (stopień ochrony IP67, NEMA 4/4X)
- Wyraźny wskaźnik położenia – wizualna kontrola aktualnego stanu zaworu dzięki kolorowemu oznaczeniu (żółty/czerwony)
- Wysoka odporność na wibracje oraz wstrząsy potwierdzona normami przemysłowymi PN oraz EN
- Możliwość pracy w szerokim zakresie temperatur – od -20 do +70°C
- Elastyczność podłączenia – kompatybilność z różnymi przekrojami przewodów oraz łatwe podłączenie za pomocą 10-pinowych zacisków śrubowych
- Wyjście dwustanowe PNP z ochroną przed odwrotną polaryzacją oraz zwarciem
- Bezpieczeństwo potwierdzone certyfikacją SIL2 (Safety Integrity Level)
- Zgodność z normami RoHS oraz dyrektywami UE
Typowe zastosowanie i korzyści
Limit switch box FESTO SRBC-CA3-YR90-N-1-P-C2P20 idealnie nadaje się do nadzorowania pozycji zaworów kulowych, motylkowych, przepustnic oraz innych urządzeń działających w systemach automatyki. Możliwa instalacja w dowolnej pozycji oraz intuicyjny wskaźnik pozycji znacznie zwiększają komfort codziennej obsługi i serwisowania.
Urządzenie zapewnia nieprzerwaną i pewną sygnalizację pozycji krańcowych w systemach sterowania, monitoringu oraz automatyki procesowej, co bezpośrednio wpływa na bezpieczeństwo oraz efektywność pracy całej instalacji przemysłowej.
Wytrzymałość i niezawodność w każdej aplikacji
Nowoczesna konstrukcja oraz zastosowanie wysokiej jakości materiałów (stal nierdzewna, aluminium, PC, NBR) gwarantują odporność na korozję i agresywne środowiska. Limit switch box sprawdzi się zarówno w aplikacjach wewnętrznych, jak i zewnętrznych, pozostając niezawodnym elementem infrastruktury przemysłowej przez wiele lat.
