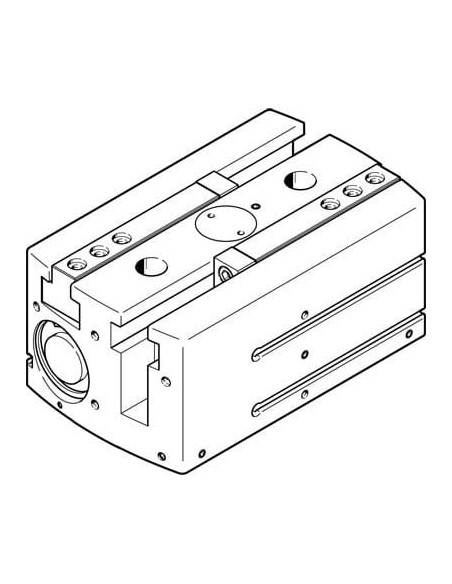

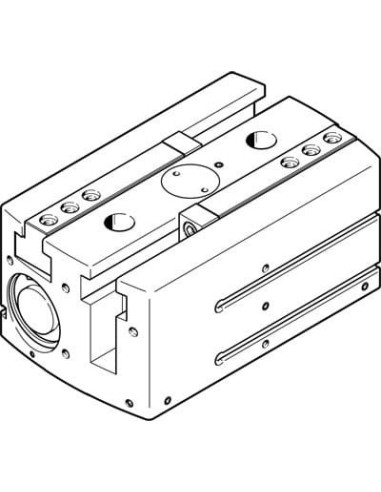

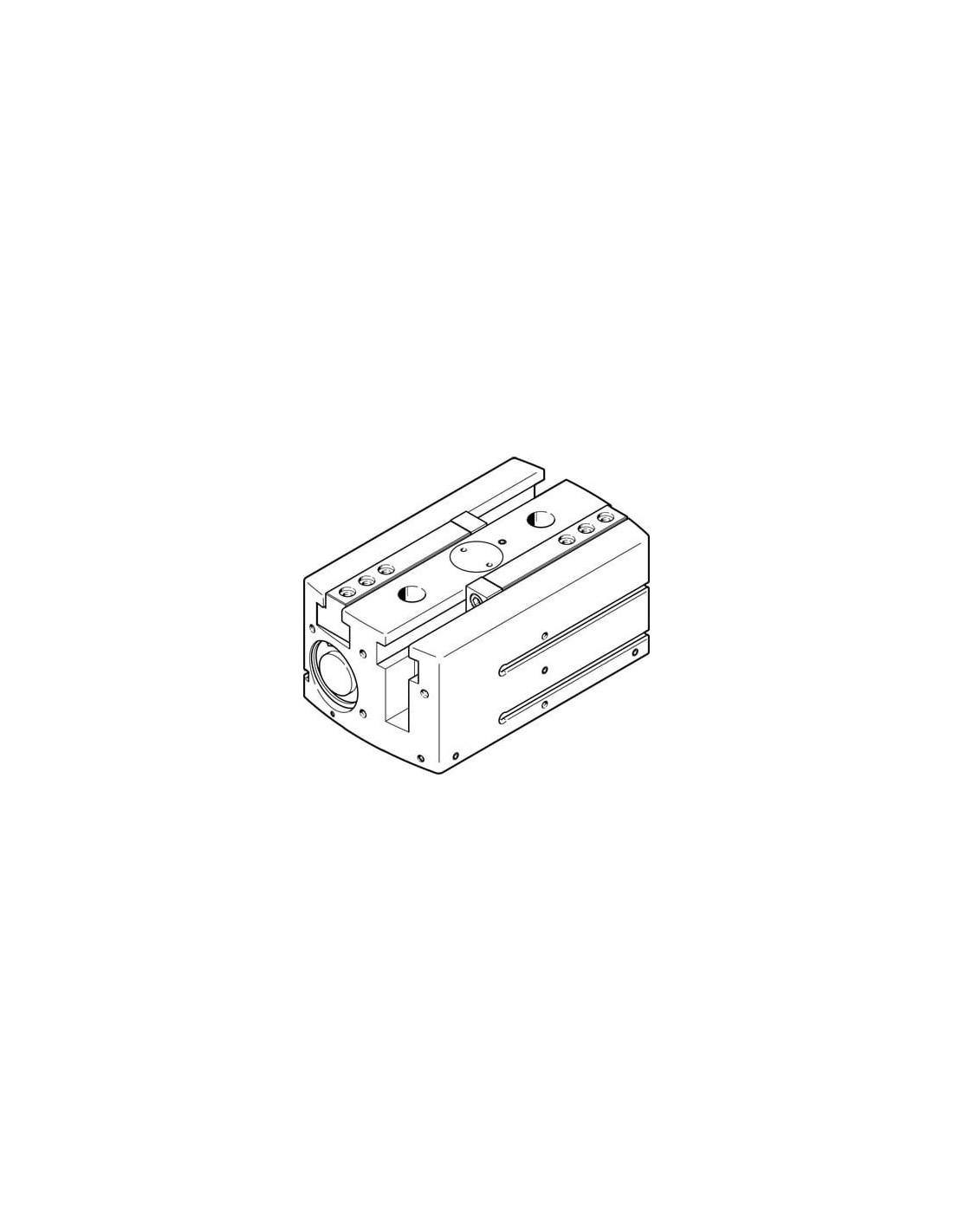

Dane techniczne
| Ciśnienie robocze | 3 - 8 bar |
| Funkcja chwytaka | Równoległy |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closing | od 608 N |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) opening | od 519 N |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Z prowadnicami, Zawór tłokowy, Dwa tłoki, Kształt-T, Zębatka/Zębnik |
| Liczba szczęk chwytaka | od 2 |
| Maks. częstotliwość robocza chwytaka | |
| Maks. dokładność zamienności | |
| Maks. luz kątowy na szczęce chwytaka ax, ay | |
| Maks. luz na szczęce chwytaka Sz | |
| Maks. masa na zewnętrzną szczękę chwytaka | od 420 g |
| Maks. moment na szczęce chwytaka Mx, statyczny | od 125 Nm |
| Maks. moment na szczęce chwytaka My, statyczny | od 80 Nm |
| Maks. moment na szczęce chwytaka Mz , statyczny | od 100 Nm |
| Maks. siła na szczęce chwytaka Fz, statyczna | od 2500 N |
| Masowy moment bezwładności | od 118,3 kgcm2 |
| Materiał obudowy | Aluminium, Anodowany |
| Materiał szczęk chwytaka | Stal, Hartowany |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Min. closing time at 0.6 MPa (6 bar, 87 psi) | od 430 ms |
| Min. opening time at 0.6 MPa (6 bar, 87 psi) | od 430 ms |
| Okresy smarowania elementów prowadzących | od 5 Mio SP |
| Powtarzalność chwytaka | |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | M5 |
| Skok na szczękę chwytaka | od 60 mm |
| Sposób montażu | Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących |
| Sygnalizacja położenia | Przy pomocy czujników |
| Symetria osiowa | |
| Temperatura otoczenia | 5 - 60 °C |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), closing | od 1216 N |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), opening | od 1038 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 4165 g |
| Wielkość | 40 |
