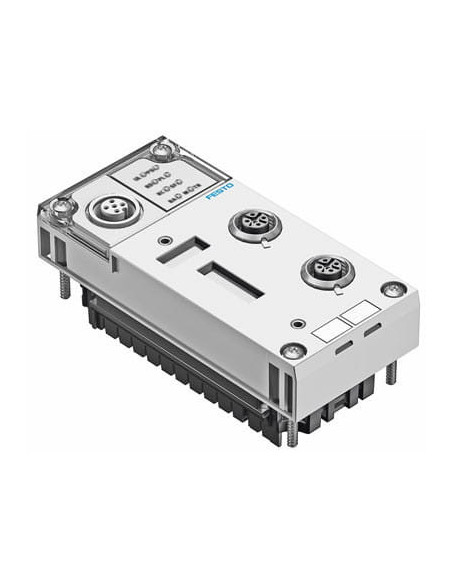

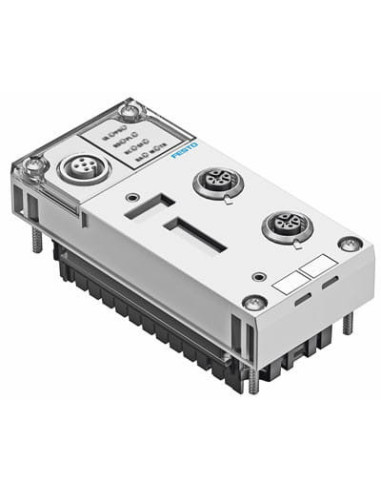

Dane techniczne
| Diagnostyka specyficzna dla urządzenia | Napięcie modułów poniżej wartości nominalnej, Pamięć dla diagnostyki, Diagnostyka zorientowana na kanał i moduł |
| Diody LED specyficzne dla magistrali | Run: Status komunikacji, Błąd: błąd komunikacji, LA X1: network active port 1, LA X2: network active port 2 |
| Diody LED specyficzne dla produktu | PS: PS: Zasilanie elektroniki, zasilanie czujników, M: Modyfikacja, parametryzacja, PL: Zasilanie dla wyjść, SF: Błąd systemu |
| Dodatkowe funkcje | Emergency Message, Modular Device Profile (MDP), Diagnostyka obiektu, Stan systemu może być wyświetlany przy użyciu danych procesowych, Dodatkowy interfejs diagnostyczny do panelu operatorskiego, Acykliczny dostęp do danych przez Fieldbus, Tryb kompatybilny dla FB38, Variable PDO mapping |
| Elementy obsługowe | Przełącznik-DIL |
| Interfejs Fieldbus | 2x gniazdo, M12x1, 4pin, D-codiert |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Maks. pojemność adresowa dla wejść | od 128 Byte |
| Maks. pojemność adresowa dla wyjść | od 128 Byte |
| Materiał obudowy | Wzmocnione PA |
| Nominalne napięcie robocze DC | od 24 V |
| Parametryzacja | Signal-Setup, Sposób zachowania się diagnostyki, Wymuszanie stanu kanałów, Reakcja Fail-safe, Parametry systemu |
| Protokół | EtherCAT |
| Stopień ochrony | IP65, IP67 |
| Szybkość transmisji | 100 Mbit/s |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Waga produktu | od 125 g |
| Własny pobór prądu przy napięciu roboczym | Typ. 100 mA |
| Wsparcie dla konfiguracji | Plik ESI |
| Wymiary B x L x H | 50 mm x 107 mm x 50 mm, (łącznie z blokiem łączącym) |
| Zakres napięcia roboczego DC | 18 - 30 V |
