Dane techniczne
| Charakterystyka kabla | Prowadnica kabli + robot |
| Czas włączania | |
| Czas wyłączania | |
| Długość kabla | od 0,3 m |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | NZ lub NO, przełączny |
| Kierunek przyłącza wyjściowego | Wzdłuż |
| Klasa ochrony | III |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Kolor powłoki kabla | Szary |
| Kształt | Okrągły |
| Maks. częstotliwość przełączania | od 125 Hz |
| Maks. moc przełączania DC | od 1,5 W |
| Maks. prąd wyjściowy | od 50 mA |
| Materiał folii | Poliester |
| Materiał nakrętki kołpakowej | Mosiądz, niklowany |
| Materiał obudowy | Mosiądz, niklowany, Poliester, Wzmocnione PA |
| Materiał powłoki kabla | TPE-U(PUR) |
| Materiał styków elektrycznych | Styki pozłacane, Stop miedzi |
| Mierzona wielkość | Kąt obrotu |
| Nominalne napięcie robocze DC | od 24 V |
| Opcje ustawień | Przycisk |
| Podłączenie elektryczne 1, liczba pinów/żył | od 4 |
| Podłączenie elektryczne 1, sposób montażu | Screw lock |
| Podłączenie elektryczne 1, technologia podłączenia | M8x1, kodowanie A zgodnie z EN 61076-2-104 |
| Podłączenie elektryczne 1, typ podłączenia | Kabel z wtyczką |
| Powtarzalność punktu przełączania | |
| Pozycja zabudowy | Dowolna |
| Spadek napięcia | |
| Specjalne właściwości | Olejoodporny |
| Sposób montażu | Zamocowanie na stałe |
| Sposób pomiaru | Magnetyczny- Hall |
| Stopień ochrony | IP65, IP68 |
| Temperatura otoczenia | -20 - 70 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -20 - 70 °C |
| Tętnienie resztkowe | 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawiera halogenów |
| W oparciu o normę | EN 60947-5-2 |
| Waga produktu | od 42 g |
| Warunki testowania kabla | Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m, Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm |
| Wskaźnik stanu przełączania | Żółta dioda LED |

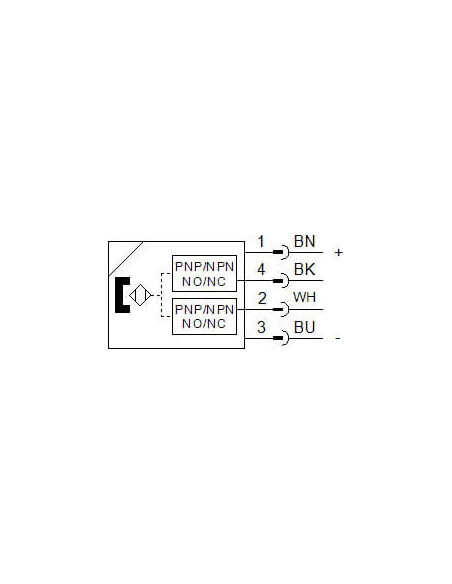

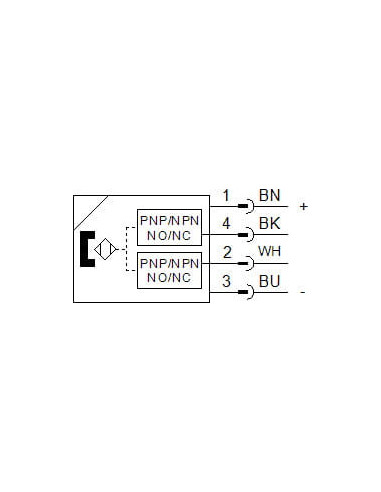

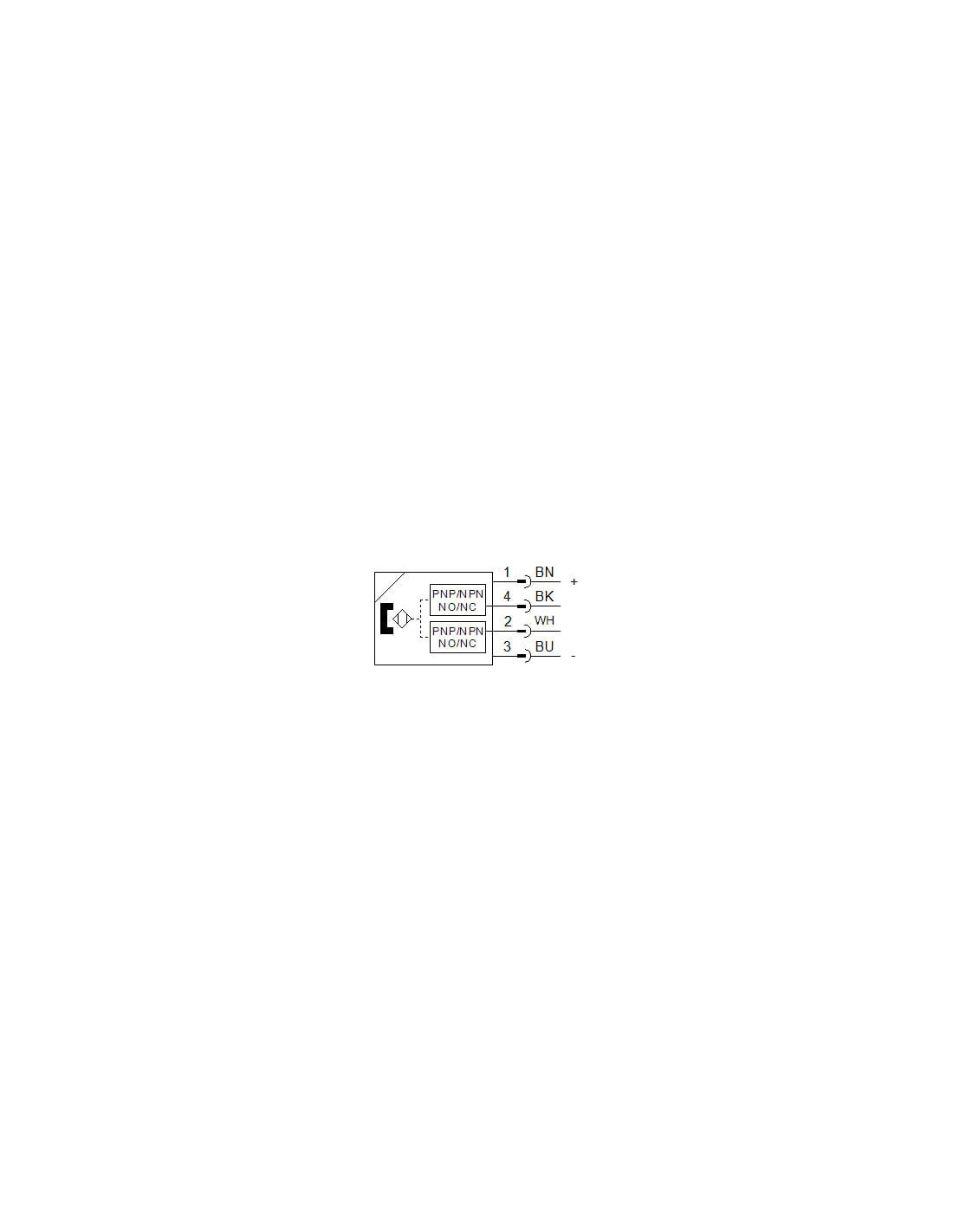

| Wyjście dwustanowe | 2 x PNP lub 2 x NPN przełączalne |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed przeciążeniem | Dostępne |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 10 - 30 V |
| Zakres sygnalizacji | > 270 deg deg |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |
| Znamionowe próbkowanie | od 3 ms |
