Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 56 g |
| Ciężar podstawowy dla 0 mm skoku | od 1190 g |
| Ciśnienie robocze | 0,4 - 12 bar |
| Ciśnienie robocze MPa | 0,04 - 1,2 MPa |
| Długość amortyzacji | od 22 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 25 g |
| Gwint na tłoczysku | M16x1,5 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 1 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 365 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 70 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 50 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 1178 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 990 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

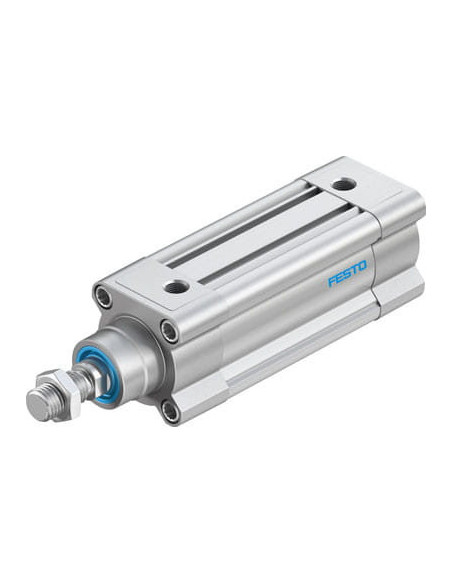

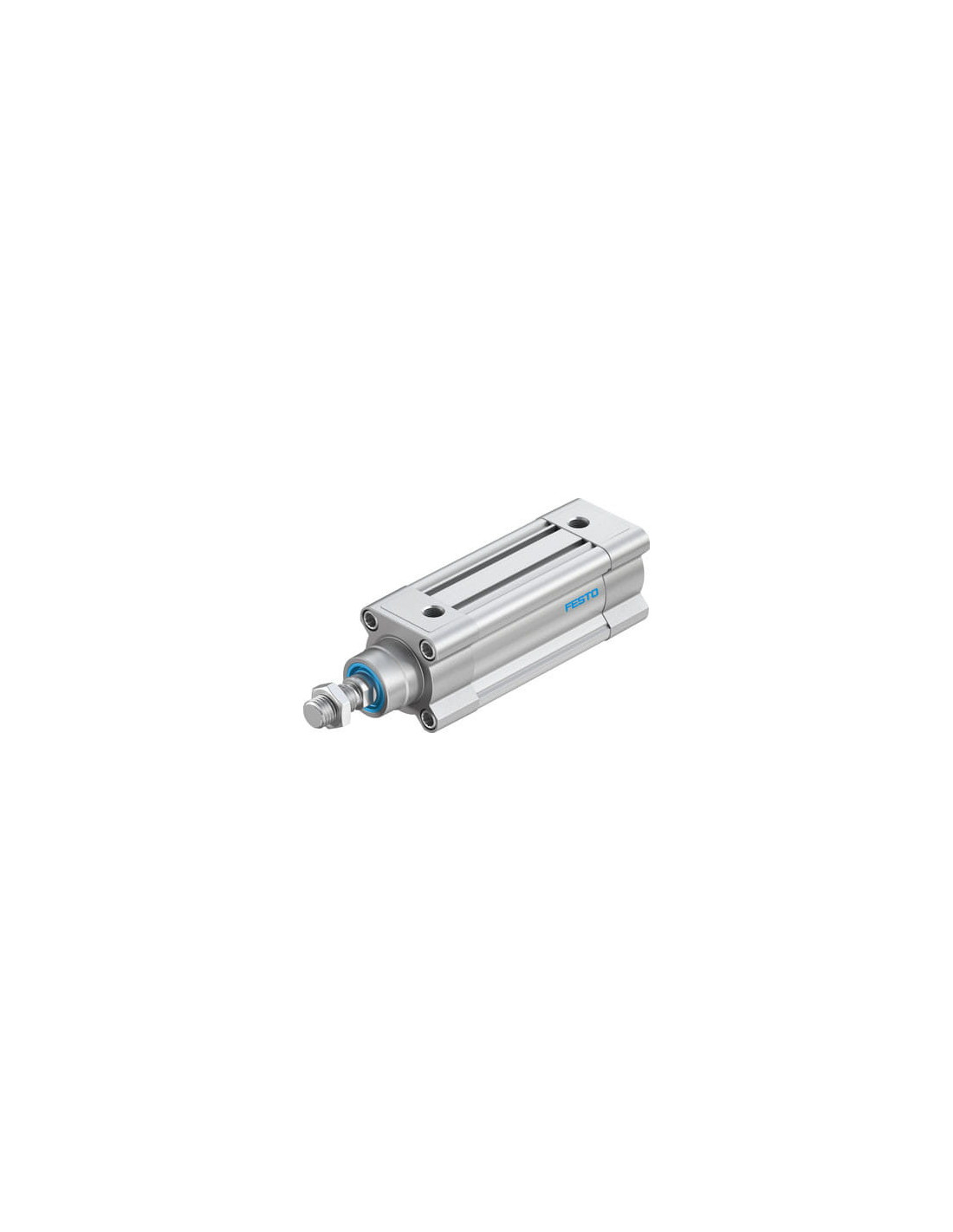

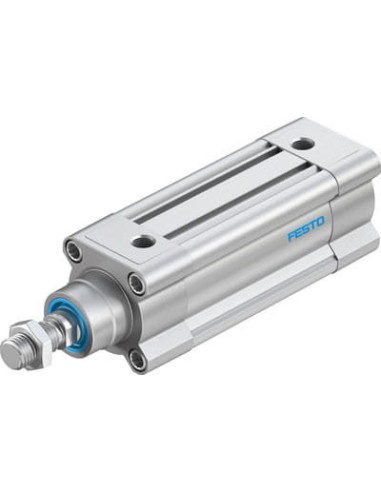

Siłownik pneumatyczny znormalizowany FESTO DSBC-50-70-PPVA-N3 – solidność, precyzja i uniwersalność
Siłownik pneumatyczny DSBC-50-70-PPVA-N3 firmy FESTO to znormalizowany siłownik wyposażony w regulowaną amortyzację pneumatyczną w położeniach końcowych (PPV), który dedykowany jest do szerokiego spektrum zastosowań w automatyce przemysłowej. Wyrób jest zgodny z międzynarodową normą ISO 15552, co gwarantuje pełną kompatybilność z typowymi rozwiązaniami i osprzętem używanym w systemach pneumatycznych.
Budowa i materiały wysokiej jakości
Siłownik DSBC-50-70-PPVA-N3 wykonany jest z materiałów wysokiej jakości, zapewniających długą żywotność i odporność na korozję (CRC 2). Korpus z gładko anodowanego aluminium oraz elementy ze stali cynkowanej i wysokostopowej gwarantują trwałość oraz odporność na wymagające warunki przemysłowe.
- Trwałość i solidność: aluminiowy korpus i pokrywy z dodatkową powłoką ochronną
- Odporność na korozję: klasa odporności CRC 2
- Uszczelnienia i elementy amortyzujące z wytrzymałych tworzyw: TPE-U(PU), POM
- Tłoczysko ze stali wysokostopowej dla zwiększonej trwałości
Charakterystyka techniczna i wszechstronność zastosowań
Siłownik DSBC-50-70-PPVA-N3 przeznaczony jest do pracy w szerokim zakresie ciśnień (0,4–12 bar), co umożliwia jego zastosowanie w zróżnicowanych warunkach przemysłowych. Dwustronne działanie tłoka pozwala na precyzyjną kontrolę ruchu i sprawia, że urządzenie sprawdza się zarówno w aplikacjach wymagających popychania, jak i ciągnięcia obciążenia.
- Średnica tłoka: 50 mm
- Skok: 70 mm
- Maksymalna energia uderzenia: od 1 J
- Możliwość pracy w temperaturze: –20°C do +80°C
- Zewnętrzny gwint tłoczyska M16x1,5 — łatwy montaż osprzętu
- Możliwy montaż w dowolnej pozycji
- Sygnalizacja położenia za pomocą czujników
Zastosowanie siłowników DSBC-50-70-PPVA-N3 FESTO
Siłowniki pneumatyczne serii DSBC zostały zaprojektowane z myślą o wymagających aplikacjach, gdzie liczy się wysoka powtarzalność ruchu, regulowana amortyzacja oraz uniwersalność montażu. Najczęściej stosowane są w:
- automatyce przemysłowej – jako elementy systemów transportowych, linii produkcyjnych i montażowych,
- pakowaniu i paletyzacji,
- przemyśle spożywczym, chemicznym i tworzyw sztucznych,
- systemach sortowania i pozycjonowania,
- zrobotyzowanych stanowiskach produkcyjnych.
Dlaczego warto wybrać siłownik DSBC-50-70-PPVA-N3 FESTO?
Dzięki solidnej konstrukcji i zastosowaniu wysokiej jakości materiałów, produkt gwarantuje niezawodność nawet w intensywnych cyklach pracy. Regulowana amortyzacja PPV pozwala zoptymalizować prędkość oraz płynność ruchu w położeniach końcowych, zapewniając bezpieczeństwo i wydłużoną żywotność systemu. Ponadto konstrukcja zgodna z normami ISO ułatwia szybki dobór i wymianę komponentów w istniejących instalacjach.
