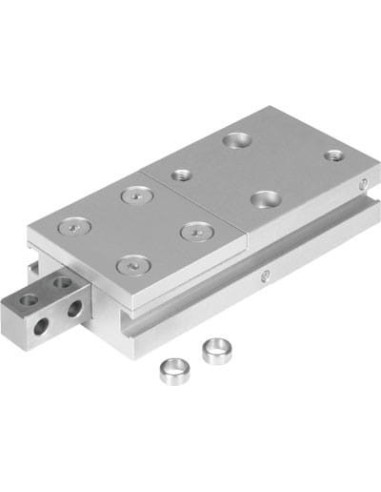

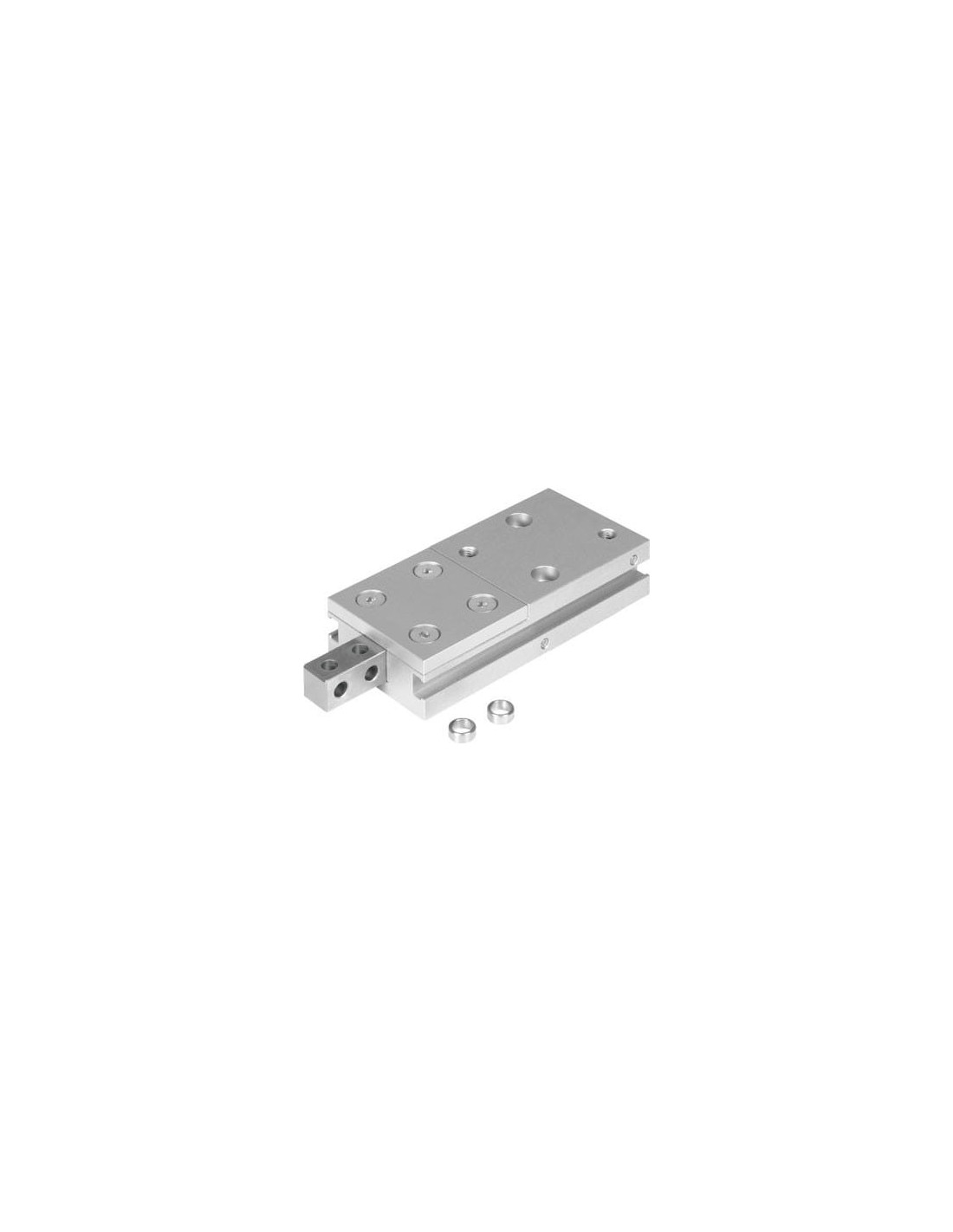

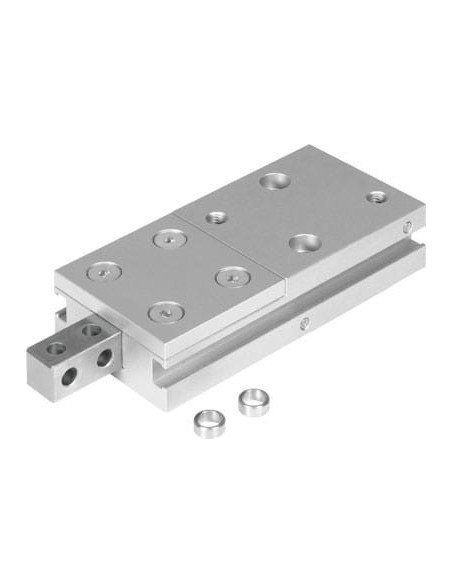

Dane techniczne
| Alternatywne przyłącza | M5 |
| Amortyzacja | Brak tłumienia |
| Ciśnienie robocze | 3 - 8 bar |
| Czas skoku powrotnego | od 150 ms |
| Czas wysuwania | od 105 ms |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłoczyskowy, Zabezpieczenie przed obrotem |
| Maks. dokładność zamienności | od 0,3 mm |
| Maks. luz kątowy na szczęce chwytaka ay | od 0,12 deg |
| Maks. luz kątowy na szczęce chwytaka az | od 0,175 deg |
| Maks. luz kątowy szczęki chwytaka ax | od 0,07 deg |
| Maks. luz popychacza Sx | od 0,05 mm |
| Maks. luz popychacza Sz | od 0,03 mm |
| Maks. masa na zewnętrzną szczękę chwytaka | od 150 g |
| Maks. moment na szczęce Mx, statyczny | od 5 Nm |
| Maks. moment na szczęce My, statyczny | od 5 Nm |
| Maks. siła na szczęce Fz, statyczna | od 100 N |
| Maks. statyczny moment na szczęce Mr | od 5 Nm |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Mocowanie zewnętrznych szczęk | Otwór przelotowy |
| Powtarzalność | od 0,15 mm |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | M5 |
| Skok | od 40 mm |
| Sposób montażu | Do wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 14 mm |
| Temperatura otoczenia | 5 - 60 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 90 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 75 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 290 g |
| Zabezpieczenie przed obrotem/prowadzenie | Kwadratowa prowadnica |
