Dane techniczne
| Charakterystyka cewki | 24 V DC: 1,28 W |
| Ciśnienie robocze | 2,5 - 8 bar |
| Czas pracy ciągłej | 100% z redukcją prądu podtrzymania |
| Czas przełączania powrotnego | od 8 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

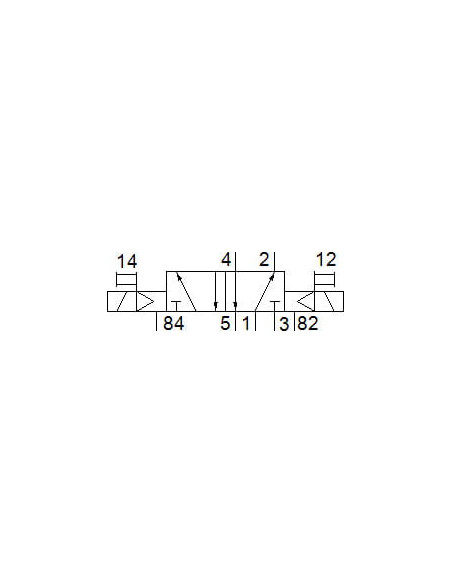

| Funkcja zaworu | 5/2 bistabilny |
| Identyfikacja zaworu | Uchwyt etykiety opisowej |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 900 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 180 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Przy pomocy osprzętu, z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | 2-pin |
| Przyłącze odpowietrzenia pilota 82 | M3 |
| Przyłącze odpowietrzenia pilota 84 | M3 |
| Przyłącze pneumatyczne 1 | M5 |
| Przyłącze pneumatyczne 2 | M5 |
| Przyłącze pneumatyczne 3 | M7 |
| Przyłącze pneumatyczne 4 | M5 |
| Przyłącze pneumatyczne 5 | M7 |
| Przyłącze zasilania pilota 12 | M3 |
| Przyłącze zasilania pilota 14 | M3 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, Z gniazdem wtykowym, Zgodnie z IEC 60529 |
| Szerokość zabudowy | od 10 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Wielkość nominalna | od 4 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |
