Dane techniczne
| Ciśnienie pilota | 2 - 10 bar |
| Ciśnienie robocze | 0,2 - 10 bar |
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Czas przełączania przy włączaniu | od 8 ms |
| Czas przełączania przy wyłączaniu | od 11 ms |

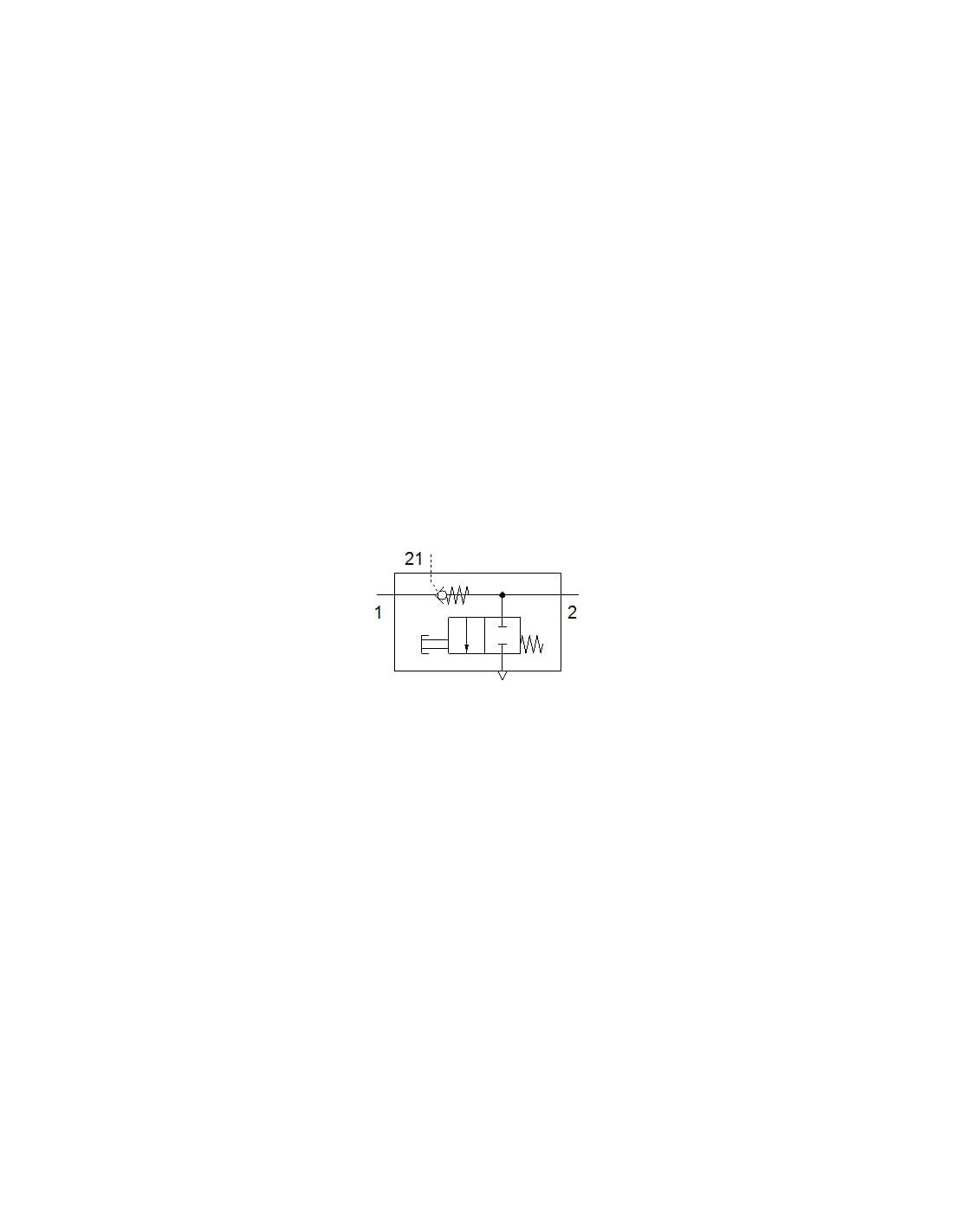

| Funkcja zaworu | Funkcja zaworu zwrotnego sterowanego |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywy | ES-BE |
| Materiał śruby drążonej | Stop aluminium |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Możliwość obracania | 360° / nie jest dopuszczalne ciągłe obracanie |
| Nominalny moment dokręcający | od 11 Nm |
| Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar | od 620 l/min |
| Pozycja zabudowy | Dowolna |
| Przepływ normalny 1 -> 2 z 6 na 0 bar | od 1100 l/min |
| Przyłącze pneumatyczne 1 | QS-8 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze zasilania pilota 21 | QS-8 |
| Ręczna funkcja odpowietrzenia | Przez przyciśnięcie |
| Sposób montażu | Przy pomocy gwintów |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uruchomienia, funkcja zaworu zwrotnego sterowanego | Pneumatyczny |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 65,6 g |
