Dane techniczne
| Ciśnienie robocze | 0 - 16 bar |
| Funkcja odpowietrzenia | Bez możliwości dławienia |
| Funkcja zaworu | 3/2 bistabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa czystości powietrza na wyjściu | Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne |
| Normalny przepływ nominalny | od 2600 l/min |
| Pomocnicze ręczne uruchamianie | Brak |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Rodzaj uszczelnienia | Miękkie |
| Sposób montażu | Zabudowa w linii, Przy pomocy osprzętu |
| Sposób uruchomienia | Ręczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 511 g |
| Wartość-b | od 0,45 |
| Wartość-C | od 9,9 l/sbar |

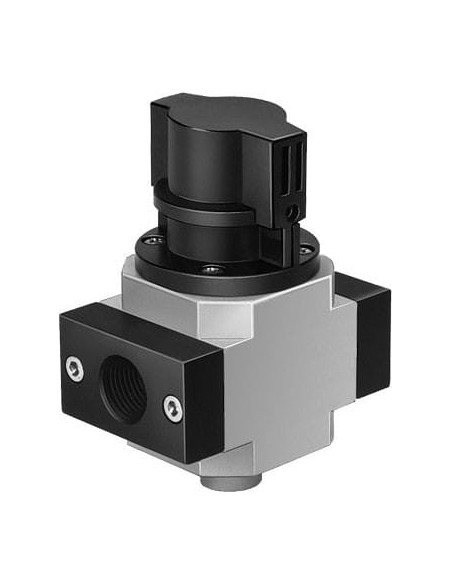

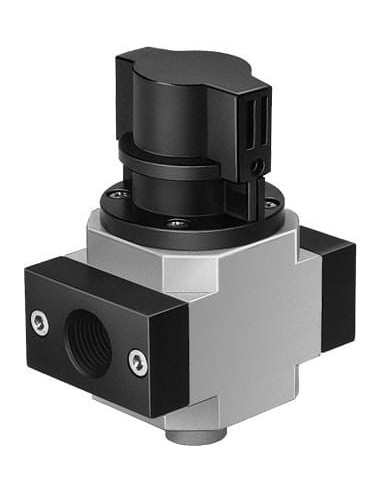

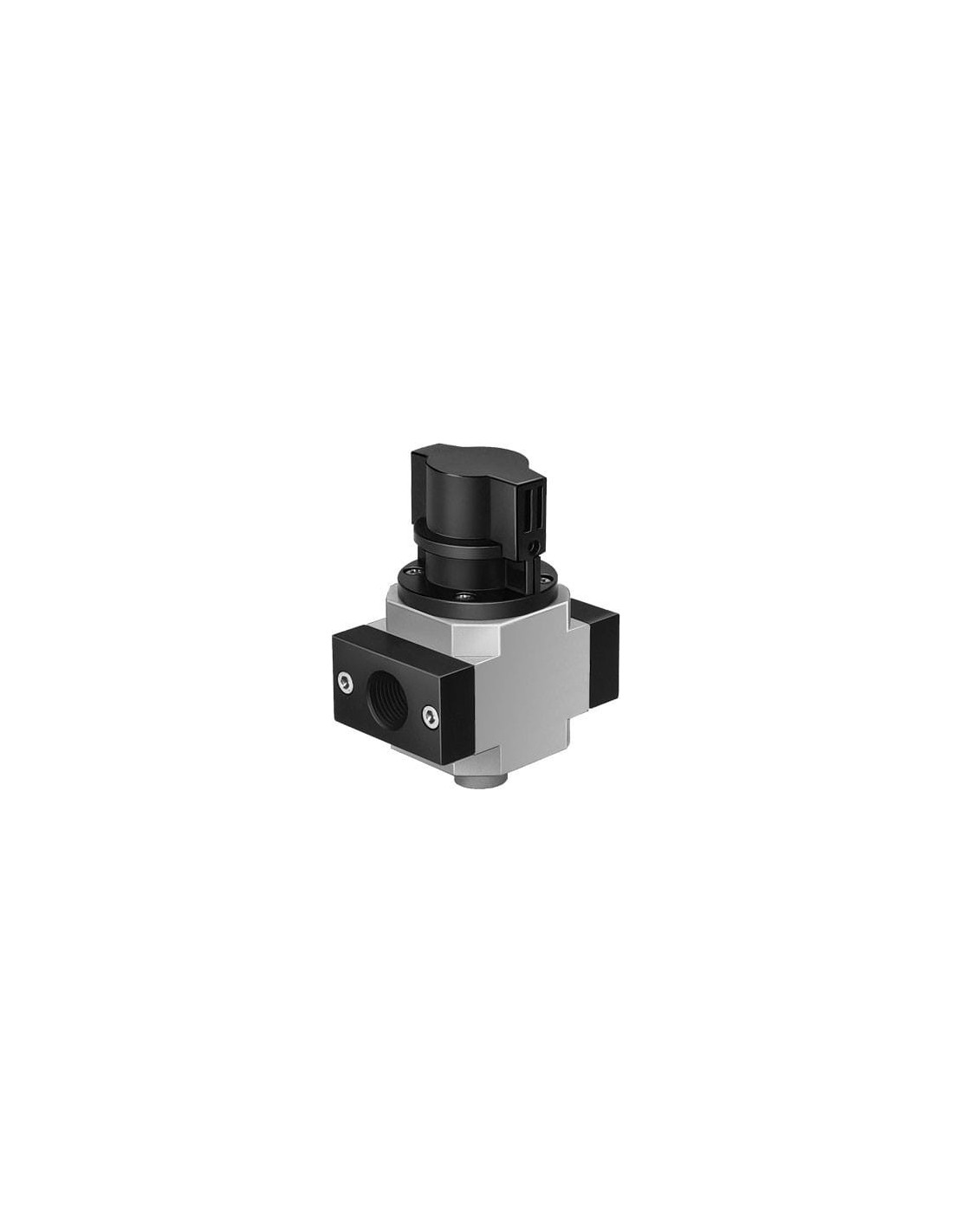

Zawór załączający HE-1/4-D-MIDI FESTO 186513 – do systemów pneumatycznych
Zawór załączający HE-1/4-D-MIDI marki FESTO o kodzie produktu 186513 to komponent wysokiej jakości, stosowany w instalacjach pneumatycznych. Dzięki uniwersalnej konstrukcji i wytrzymałym materiałom sprawdzi się zarówno w przemyśle, jak i w warsztatach czy w systemach automatyki. Jest to zawór tłokowy typu 3/2 bistabilny, który charakteryzuje się niezawodnością działania oraz szerokim zakresem parametrów pracy.
Zastosowanie zaworu załączającego FESTO HE-1/4-D-MIDI
Zawór pneumatyczny HE-1/4-D-MIDI przeznaczony jest do sterowania przepływem sprężonego powietrza oraz gazów obojętnych w instalacjach przemysłowych. Doskonale sprawdzi się w:
- układach zasilających maszyny i urządzenia pneumatyczne,
- systemach automatyki przemysłowej,
- liniach produkcyjnych i montażowych,
- warsztatach oraz zakładach naprawczych,
- aplikacjach wymagających szybkiego załączania i odcinania medium roboczego.
Zalety i właściwości zaworu HE-1/4-D-MIDI
Produkt wyróżnia się solidną obudową z aluminium, wykonaną metodą odlewu ciśnieniowego, co zapewnia długą żywotność oraz średnią odporność na korozję (CRC 2). Zawór jest zgodny z wymaganiami RoHS, co pozwala na jego stosowanie w nowoczesnych instalacjach zgodnych z normami ekologicznymi.
Kluczowe cechy produktu:
- Zakres ciśnienia roboczego od 0 do 16 bar – uniwersalność w różnych aplikacjach pneumatycznych,
- Duża wydajność przepływu (od 2600 l/min) – szybka i efektywna praca układu,
- Możliwość pracy z powietrzem olejonym – dostosowanie do wymagających warunków środowiskowych,
- Temperatura pracy w zakresie od -10°C do 60°C,
- Wyposażenie w przyłącza pneumatyczne G1/4 – łatwość integracji z istniejącymi instalacjami.
Dodatkowo dowolna pozycja montażu pozwala na pełną elastyczność podczas instalacji, a funkcja jednokierunkowego przepływu zwiększa bezpieczeństwo systemu.
Typowa instalacja i użytkowanie zaworu tłokowego HE-1/4-D-MIDI
Zawór załączający FESTO HE-1/4-D-MIDI jest stosowany jako element odcinający lub załączający w systemach sterowania pneumatycznego. Dzięki bistabilnej konstrukcji możliwe jest szybkie przełączenie położenia zaworu – obsługa odbywa się manualnie, co sprawia, że idealnie nadaje się nie tylko do automatyki, ale również do zastosowań serwisowych czy kontrolnych.
Wysoka jakość uszczelnień z tworzywa NBR oraz miękki rodzaj uszczelnienia gwarantują niezawodność i szczelność przez wiele cykli.
Podsumowanie – zawór załączający do sprężonego powietrza i gazów obojętnych
HE-1/4-D-MIDI FESTO to uniwersalny zawór załączający zaprojektowany z myślą o szerokim zastosowaniu w przemyśle, warsztatach i systemach automatyki. Cechuje go niezawodność, trwała konstrukcja oraz łatwość montażu. Sprawdzi się jako element zabezpieczający instalacje pneumatyczne lub sterujący przepływem medium roboczego, zapewniając efektywność i bezpieczeństwo pracy.
