Dane techniczne
| Charakterystyka cewki | 24 V DC: 3 W |
| Ciśnienie robocze | 2,5 - 16 bar |
| Czas pracy ciągłej | 100 % |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Funkcja odpowietrzenia | Bez możliwości dławienia |

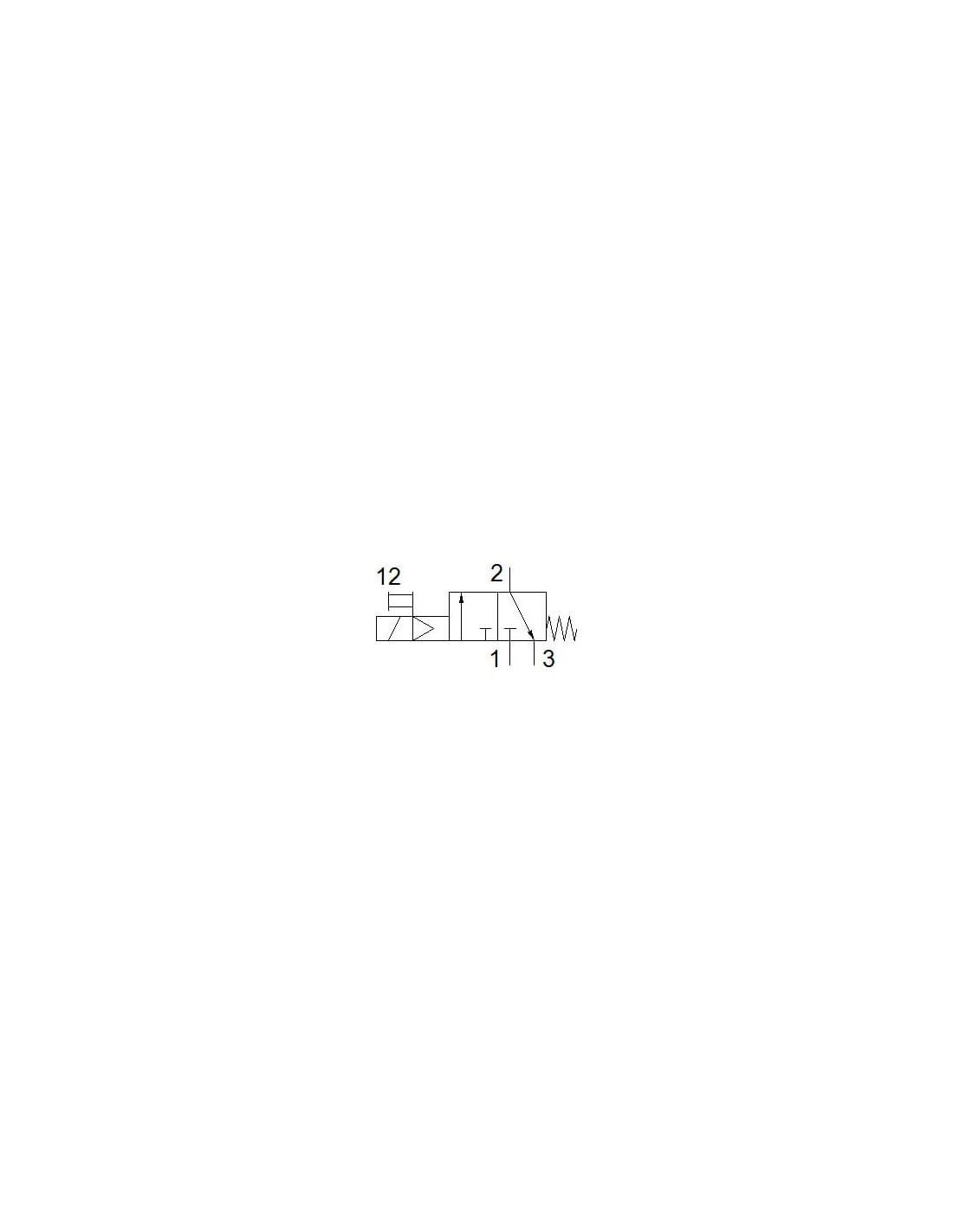

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa czystości powietrza na wyjściu | Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne |
| Pomocnicze ręczne uruchamianie | Z blokadą |
| Pozycja zabudowy | Dowolna |
| Przyłącze elektryczne | Wtyczka, Schemat podłączenia typu C wg EN175301-803, Wg DIN EN 175301-803 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Zabudowa w linii, Przy pomocy osprzętu |
| Sposób uruchomienia | Elektryczny |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 500 g |
| Wyświetlanie stanu sygnału | Przy pomocy osprzętu |

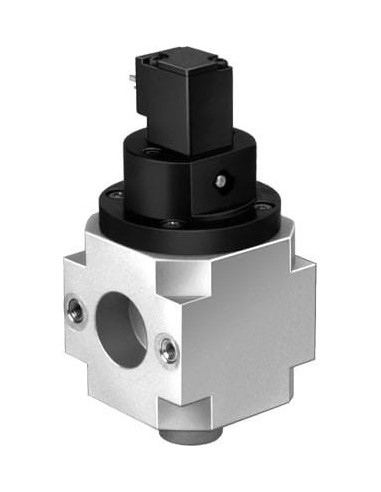

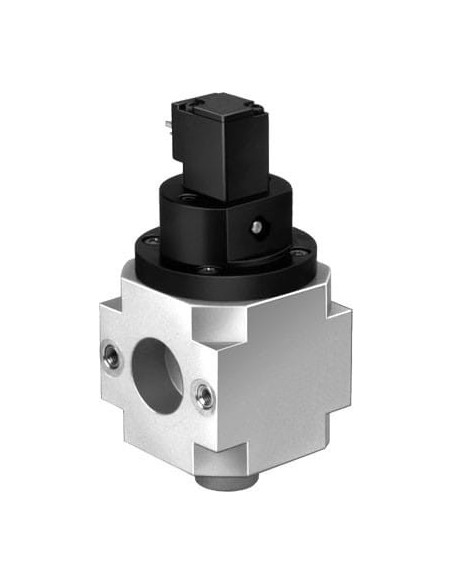

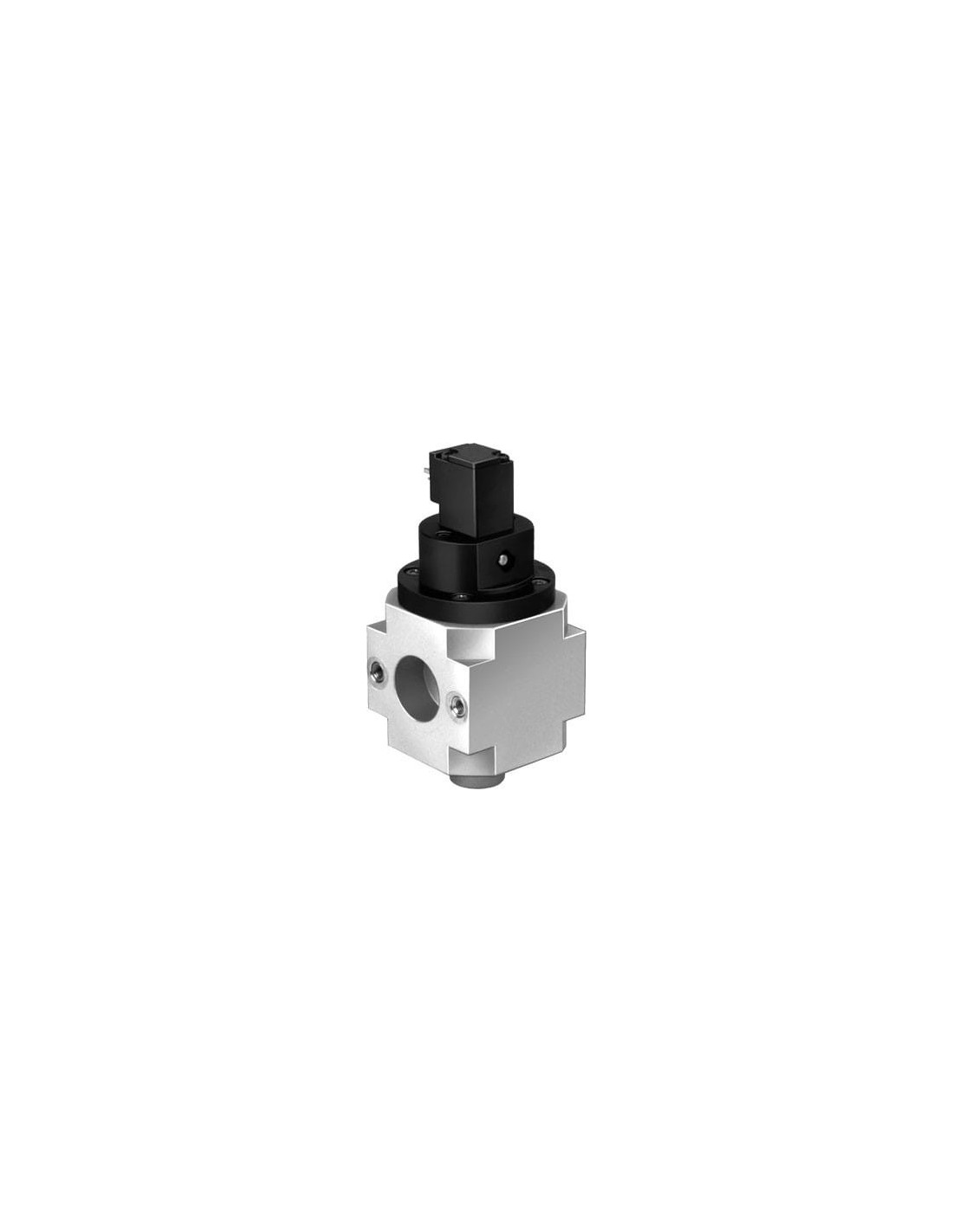

Zawór załączający FESTO HEE-D-MIDI-24 24V DC – Wszechstronne rozwiązanie do aplikacji pneumatycznych
Zawór załączający FESTO HEE-D-MIDI-24 (kod producenta: FESTO-172959) to wysokiej jakości komponent wykorzystywany w układach pneumatycznych, przeznaczony do precyzyjnego sterowania przepływem sprężonego powietrza oraz gazów obojętnych. Jego budowa oparta na technologii zaworu tłokowego oraz zastosowanie solidnych materiałów, takich jak aluminium i NBR, gwarantuje długotrwałą i niezawodną pracę nawet w wymagających warunkach przemysłowych.
Zastosowania zaworu załączającego FESTO HEE-D-MIDI-24
FESTO HEE-D-MIDI-24 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach pneumatycznych sterujących, liniach produkcyjnych oraz instalacjach wymagających efektywnego, szybkiego i powtarzalnego załączania medium roboczego. Swoją funkcjonalność zawdzięcza konstrukcji 3/2 monostabilnej, co umożliwia łatwe zastosowanie jako zawór startowy, bezpieczeństwa lub odcinający.
- Linie montażowe i produkcyjne – sterowanie ruchem siłowników oraz innych odbiorników pneumatycznych.
- Instalacje procesowe – zarządzanie rozruchem i zatrzymywaniem przepływu sprężonego powietrza.
- Bezpieczne układy odpowietrzania – zapewnienie szybkiego rozprężania przewodów pneumatycznych.
- Integracja z systemami automatyki – możliwość bezproblemowej współpracy z układami sterowania elektrycznego.
Zalety i cechy szczególne zaworu FESTO HEE-D-MIDI-24
- Szeroki zakres ciśnienia roboczego od 2,5 do 16 bar umożliwia uniwersalne zastosowanie w różnych aplikacjach przemysłowych.
- Konstrukcja odporna na korozję dzięki wykorzystaniu odlewu aluminiowego, co przekłada się na większą trwałość oraz niezawodność w trudnych warunkach środowiskowych.
- Monostabilna funkcja zaworu 3/2 zapewnia szybkie i bezpieczne przełączanie oraz niezawodne oddzielenie obwodu pneumatycznego po odłączeniu sygnału sterującego.
- Możliwość pracy w zakresie temperatur od -10 do 60°C, co pozwala na zastosowanie w szerokim spektrum aplikacji przemysłowych.
- Klasa czystości powietrza według normy ISO8573-1:2010 [7:4:4] sprawia, że urządzenie nadaje się do pracy zarówno w typowych układach pneumatycznych, jak i w specjalistycznych instalacjach wymagających wysokiej czystości medium.
- Praktyczne przyłącze pneumatyczne G1/4 ułatwia montaż oraz integrację z istniejącymi układami instalacyjnymi.
- Wtyczka elektryczna typu C według EN175301-803 pozwala na szybkie i wygodne podłączenie sygnału sterującego.
- Możliwość ręcznego uruchamiania z blokadą dla testów i wymogów serwisowych.
- Zgodność z regulacjami RoHS potwierdza bezpieczne użytkowanie w nowoczesnych systemach przemysłowych.
Typowe media robocze i warunki pracy
Zawór HEE-D-MIDI-24 przeznaczony jest do pracy ze sprężonym powietrzem zgodnym z normą ISO8573-1:2010 [7:4:4] oraz gazami obojętnymi. Umożliwia także pracę na powietrzu olejonym, co stanowi istotną zaletę przy modernizacji istniejących instalacji.
Uniwersalność montażu i sterowania
Zawór może być montowany w dowolnej pozycji, zarówno w linii, jak i przy użyciu dodatkowego osprzętu, co pozwala na łatwą integrację z szerokim zakresem układów pneumatycznych. Sterowanie elektryczne zapewnia wygodę oraz automatyzację procesów produkcyjnych.
