Dane techniczne
| Alternatywne przyłącza | Patrz opis produktu |
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciśnienie robocze | 1,5 - 10 bar |
| Ciśnienie robocze MPa | 0,15 - 1 MPa |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Z prowadnicami |
| Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku | od 3,9 Nm |
| Maks. energia uderzenia w położeniach końcowych | od 0,3 J |
| Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs | od 115 N |
| Maks. prędkość | od 0,8 m/s |
| Materiał obudowy | Stop aluminium |
| Materiał pokrywy | Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Odległość punktu ciężkości obciążenia roboczego do płyty spinającej | od 50 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach ślizgowych |
| Przemieszczana masa własna | od 793 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 50 mm |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 25 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 295 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 247 N |
| Tryb pracy | Dwustronnego działania |
| Tryb pracy jednostki napędowej | Z płytka spinającą |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1635 g |

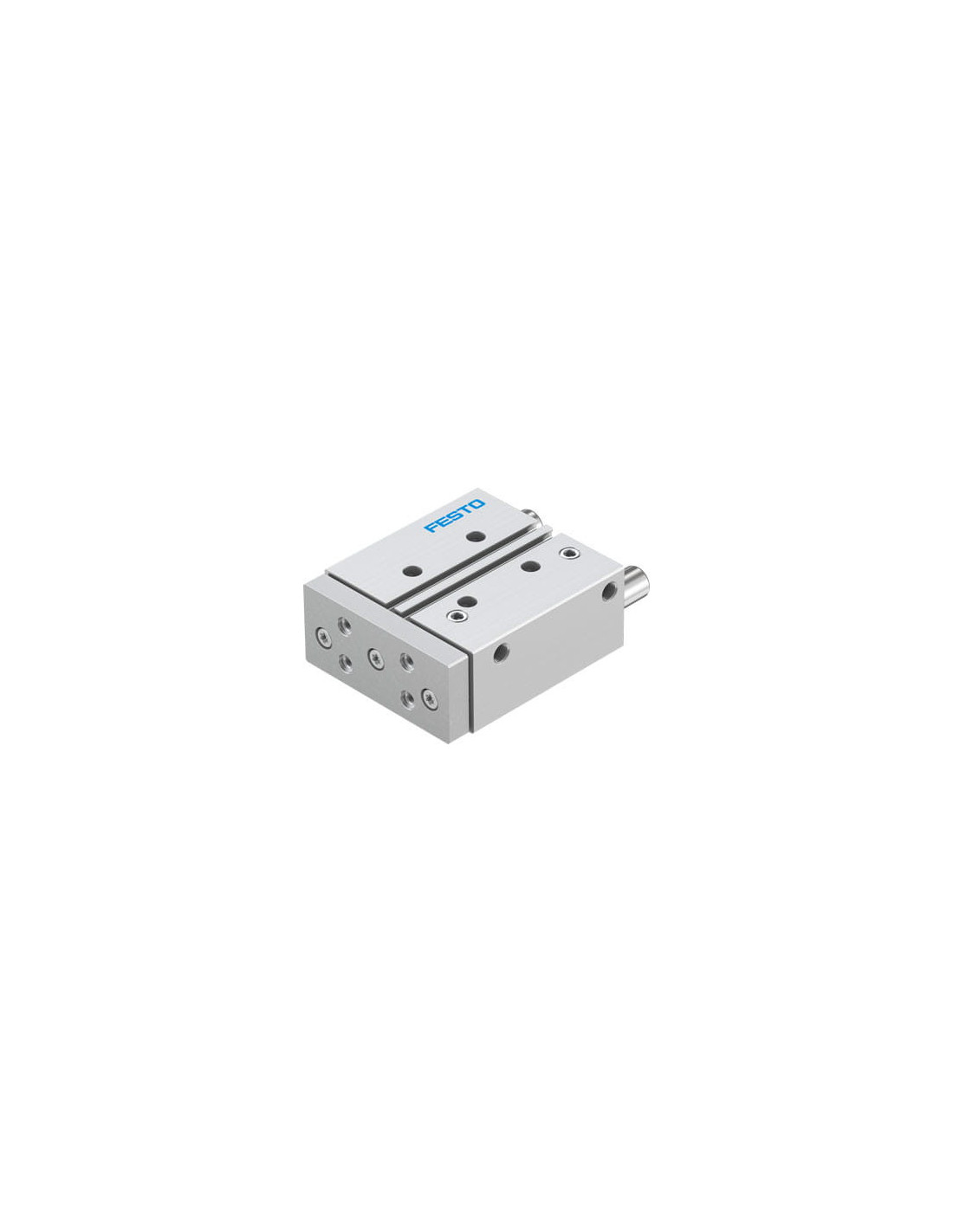

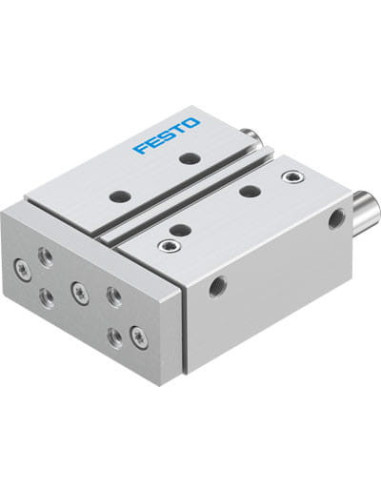

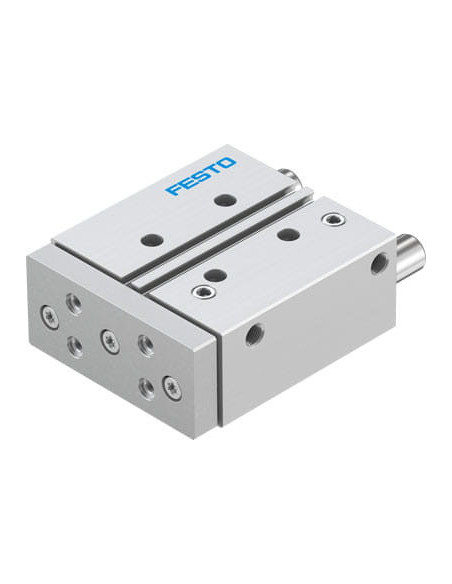

Siłownik z prowadzeniem FESTO DFM-25-50-P-A-GF – Precyzja i niezawodność w automatyce
Siłownik z prowadzeniem FESTO DFM-25-50-P-A-GF (kod produktu: FESTO-170851) to wysokiej klasy komponent pneumatyczny dedykowany do zaawansowanych systemów automatyzacji. Wyróżnia się solidną konstrukcją oraz zastosowaniem materiałów odpornych na intensywną eksploatację, co sprawia, że jest idealnym wyborem dla wymagających aplikacji przemysłowych.
Zastosowanie siłownika prowadzonego FESTO DFM-25-50-P-A-GF
Siłowniki prowadzone serii DFM stosowane są wszędzie tam, gdzie kluczowa jest precyzyjna praca ruchomych elementów, powtarzalność pozycji oraz tłumienie drgań i sił bocznych. Sprawdzają się doskonale w branżach takich jak:
- Automatyka przemysłowa – np. jednostki pick and place, sortowanie czy podawanie elementów;
- Transport i manipulacja – przenoszenie, przesuwanie, dociskanie detali w procesach produkcyjnych;
- Przemysł samochodowy, spożywczy i elektroniczny – montaż, pakowanie, testowanie komponentów;
- Zautomatyzowane linie montażowe oraz stanowiska produkcyjne wymagające dużej stabilności prowadzenia;
- Obsługa zrobotyzowanych stanowisk oraz systemów przenośnikowych.
Najważniejsze zalety siłownika prowadzonego FESTO DFM-25-50-P-A-GF
- Wysoka precyzja prowadzenia tłoczyska dzięki prowadnicom na łożyskach ślizgowych, zapewniająca powtarzalność ruchu nawet przy dużych obciążeniach bocznych.
- Kompaktowa budowa pozwala na montaż w ograniczonej przestrzeni, oferując szerokie możliwości integracji z istniejącymi liniami produkcyjnymi.
- Odporność na korozję oraz wykonanie z wysokogatunkowego stopu aluminium (obudowa i pokrywa) oraz nierdzewnej stali (tłoczysko), co wydłuża żywotność siłownika w trudnych warunkach przemysłowych.
- Elastyczność w konfiguracji – dowolna pozycja zabudowy, alternatywne przyłącza oraz szeroki zakres temperatur pracy (-20 do 80°C).
- Dwustronne działanie umożliwiające zarówno ruch posuwisto-zwrotny, jak i wykorzystanie siłownika do skomplikowanych procesów produkcyjnych.
- Sygnalizacja położenia za pomocą czujników, co pozwala na ścisłą kontrolę i automatyzację procesów.
Możliwości konfiguracji i integracji z systemami pneumatycznymi
Siłownik prowadzący DFM-25-50-P-A-GF FESTO zaprojektowany jest do pracy z medium roboczym, jakim jest sprężone powietrze zgodnie z normą ISO8573-1:2010. Może być stosowany zarówno w układach z powietrzem suchym, jak i olejonym (po wcześniejszym wprowadzeniu olejenia). Dzięki znormalizowanym przyłączom G1/8 można go łatwo zintegrować z większością instalacji pneumatycznych.
Typowe zastosowania i rekomendacje
Siłownik prowadzący DFM-25-50-P-A-GF z powodzeniem wykorzystywany jest w zadaniach wymagających:
- Powtarzalnego ruchu liniowego pod obciążeniem,
- Dokładnego pozycjonowania i prowadzenia elementów,
- Stabilnego podpierania narzędzi lub chwytaków w aplikacjach zrobotyzowanych,
- Zwiększonej odporności na uszkodzenia mechaniczne oraz korozję.
Urządzenie doskonale sprawdzi się w środowisku wymagającym niezawodności i długiej żywotności komponentów.
Dlaczego warto stosować siłownik prowadzący DFM-25-50-P-A-GF?
Wybór siłownika prowadzonego FESTO DFM-25-50-P-A-GF to gwarancja stabilności, bezpieczeństwa i powtarzalności procesu technologicznego. Jest to element dedykowany przede wszystkim dla profesjonalnych aplikacji przemysłowych, w których kluczowe są jakość wykonania i niezawodność działania.
