Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 64 g |
| Ciężar podstawowy dla 0 mm skoku | od 1260 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 22 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 25 g |
| Gwint na tłoczysku | M16x1,5 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Korpus z profilu, Tłok, Tłoczyskowy |
| Maks. energia uderzenia w położeniach końcowych | od 0,2 J |
| Materiał pokrywy | Powłoka ochronna, Aluminium-odlew ciśnieniowy |
| Materiał rury siłownika | Stop aluminium, Anodowany |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnień | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 538 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 160 mm |
| Sposób montażu | Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 50 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 1178 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 990 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

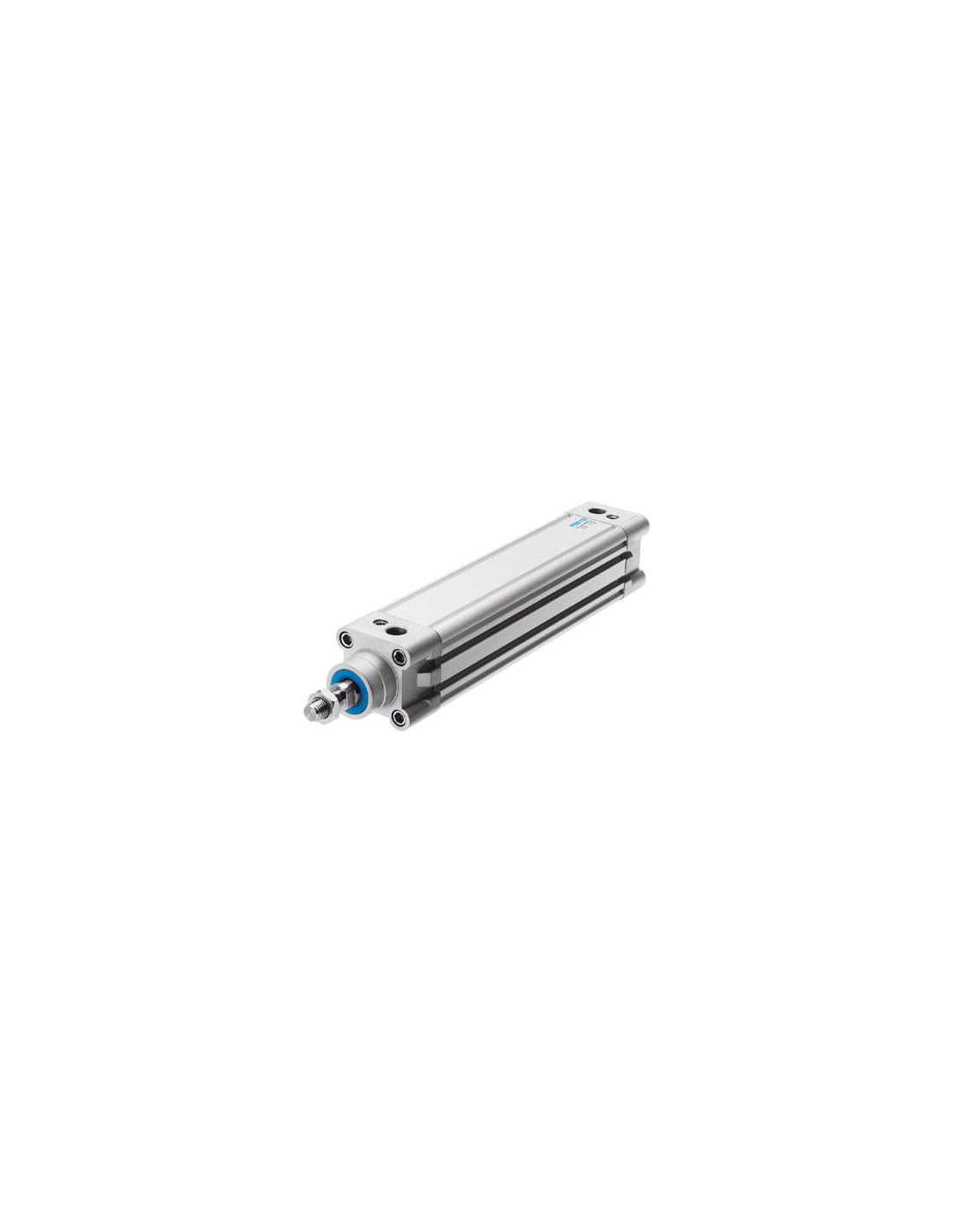

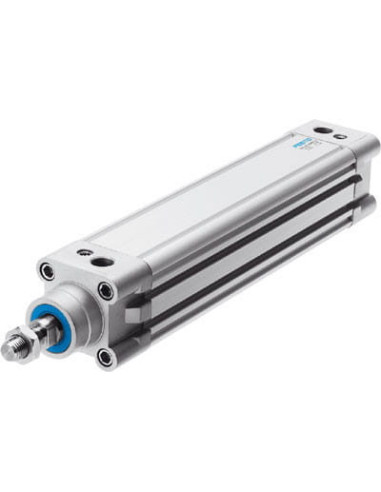

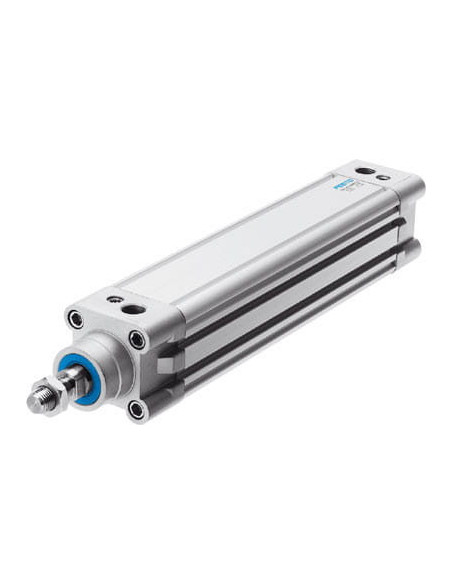

Siłownik pneumatyczny znormalizowany DNC-50-160-PPV-A FESTO
Siłownik pneumatyczny DNC-50-160-PPV-A firmy FESTO to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany z myślą o precyzyjnym sterowaniu ruchem liniowym w zróżnicowanych aplikacjach. Cylindry z tej serii są zgodne z normą ISO 15552, co gwarantuje ich uniwersalność i łatwość integracji w szerokim zakresie systemów pneumatycznych.
Charakterystyka i zalety siłownika DNC-50-160-PPV-A
Prezentowany model charakteryzuje się średnicą tłoka 50 mm oraz skokiem 160 mm, co pozwala na uzyskanie znacznej siły roboczej oraz długiego zakresu pracy. Siłownik wykorzystuje rozwiązanie dwustronnego działania, które umożliwia efektywne przesuwanie tłoczyska w obu kierunkach – idealne do zastosowań wymagających powtarzalnych, dynamicznych ruchów.
- Trwałość i wytrzymałość dzięki zastosowaniu anodowanego aluminium oraz stali wysokostopowej
- Regulowana amortyzacja pneumatyczna (PPV), zapewniająca łagodne hamowanie w skrajnych położeniach
- Uniwersalny montaż – dzięki gwintom wewnętrznym oraz bogatej gamie akcesoriów
- Odporność na korozję (klasa CRC 2), umożliwiająca stosowanie w trudniejszych warunkach środowiskowych
- Możliwość sygnalizacji położenia za pomocą czujników
- Zgodność z wymaganiami RoHS - bezpieczeństwo i przyjazność dla środowiska
Typowe zastosowania siłowników pneumatycznych DNC
Siłowniki FESTO DNC znajdują szerokie zastosowanie w:
- automatyzacji procesów produkcyjnych
- pakowaniu i paletyzacji
- przenoszeniu i manipulacji elementami na liniach montażowych
- przemysłowych maszynach drukujących oraz obróbczych
- układach transportu wewnętrznego
- systemach sortujących i rozdzielających
Dzięki wysokiej precyzji wykonania oraz zoptymalizowanej konstrukcji, siłownik DNC-50-160-PPV-A zapewnia płynność ruchu, niezawodność oraz długi czas użytkowania, nawet przy intensywnej eksploatacji.
Możliwości konstrukcyjne i media robocze
Budowa korpusu z profilu oraz tłoka i tłoczyska ze stali wysokostopowej gwarantuje znakomite właściwości użytkowe oraz odporność na zużycie. Siłownik przystosowany jest do pracy na sprężonym powietrzu zgodnym z normą ISO 8573-1:2010 [7:4:4], z możliwością pracy na powietrzu olejonym.
Wysoka uniwersalność i niezawodność sprawiają, że siłownik pneumatyczny DNC-50-160-PPV-A FESTO jest doskonałym wyborem do wymagających zastosowań przemysłowych, gdzie liczy się precyzyjne sterowanie, trwałość i łatwość obsługi.
