Dane techniczne
| Charakterystyka cewki | 24 V DC: 1,5 W |
| Ciśnienie pilota | 2,5 - 10 bar |
| Ciśnienie robocze | -0,9 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 28 ms |
| Czas przełączania przy wyłączaniu | od 18 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |

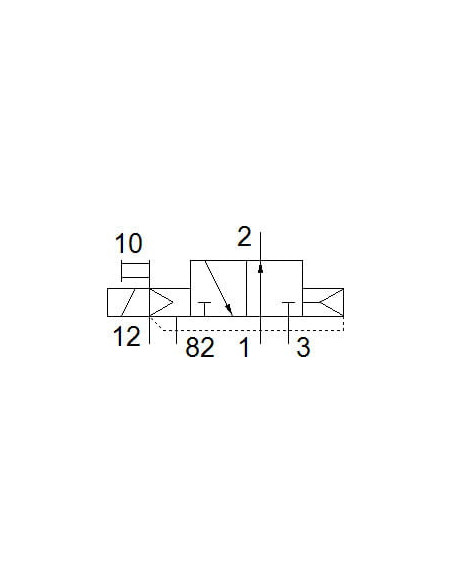

| Funkcja zaworu | 3/2 otwarty, monostabilny |
| Identyfikacja zaworu | Uchwyt etykiety opisowej |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 3300 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3100 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 850 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803 |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze pneumatyczne 1 | QS-8 |
| Przyłącze pneumatyczne 2 | QS-8 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze zasilania pilota 12 | M5 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Zgodnie z IEC 60529, Z gniazdem wtykowym, IP65 |
| Szerokość zabudowy | od 18 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Wielkość nominalna | od 8 mm |
| Zasilanie pneum. pilotów | Zewnętrzne |
