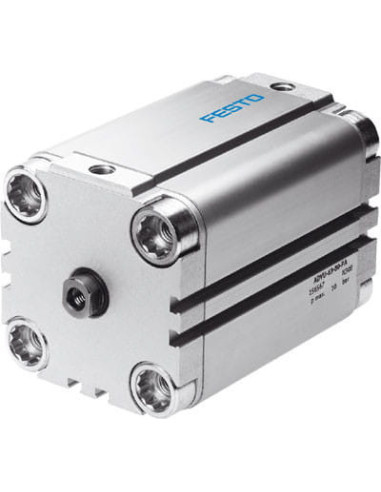

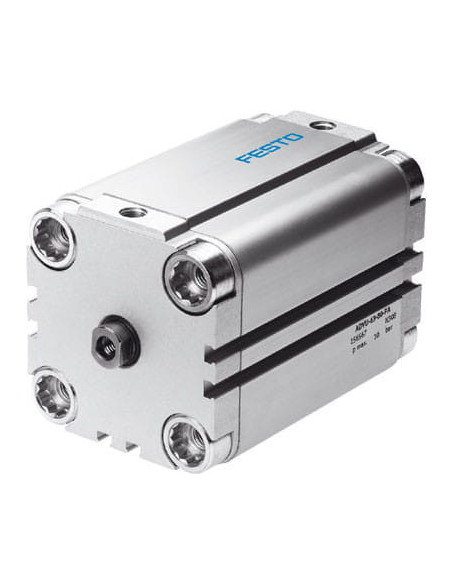

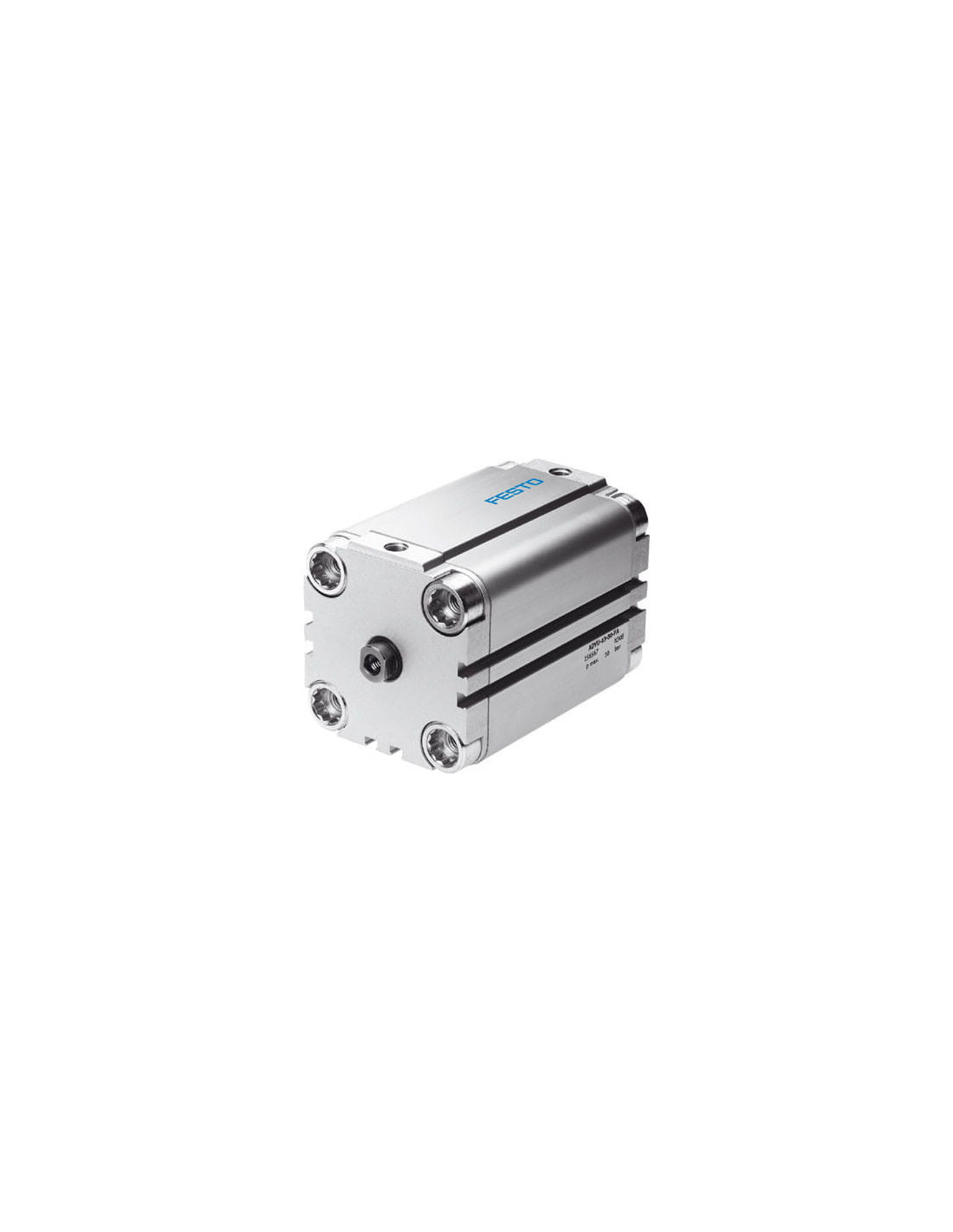

Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 59 g |
| Ciężar podstawowy dla 0 mm skoku | od 433 g |
| Ciśnienie robocze | 0,8 - 10 bar |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 9 g |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy |
| Maks. energia uderzenia w położeniach końcowych | od 0,52 J |
| Materiał pokrywy | Stop aluminium |
| Materiał rury siłownika | Stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnień dynamicznych | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 63 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 40 mm |
| Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 40 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 754 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 686 N |
| Tryb pracy | Dwustronnego działania |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint wewnętrzny |
