Dane techniczne
| ATEX-Kategoria Gaz | II 3G |
| Błąd liniowości FS | |
| Ciśnienie robocze | 0 - 10 bar |
| Ciśnienie robocze, pozycjonowanie/Soft Stop | 4 - 8 bar |
| Dopuszczenie | RCM Mark |
| Ex-Ochrona przeciwwybuchowa Gaz | Ex nA IIC T5 X Gc |
| Ex-Temperatura otoczenia | 0°C |

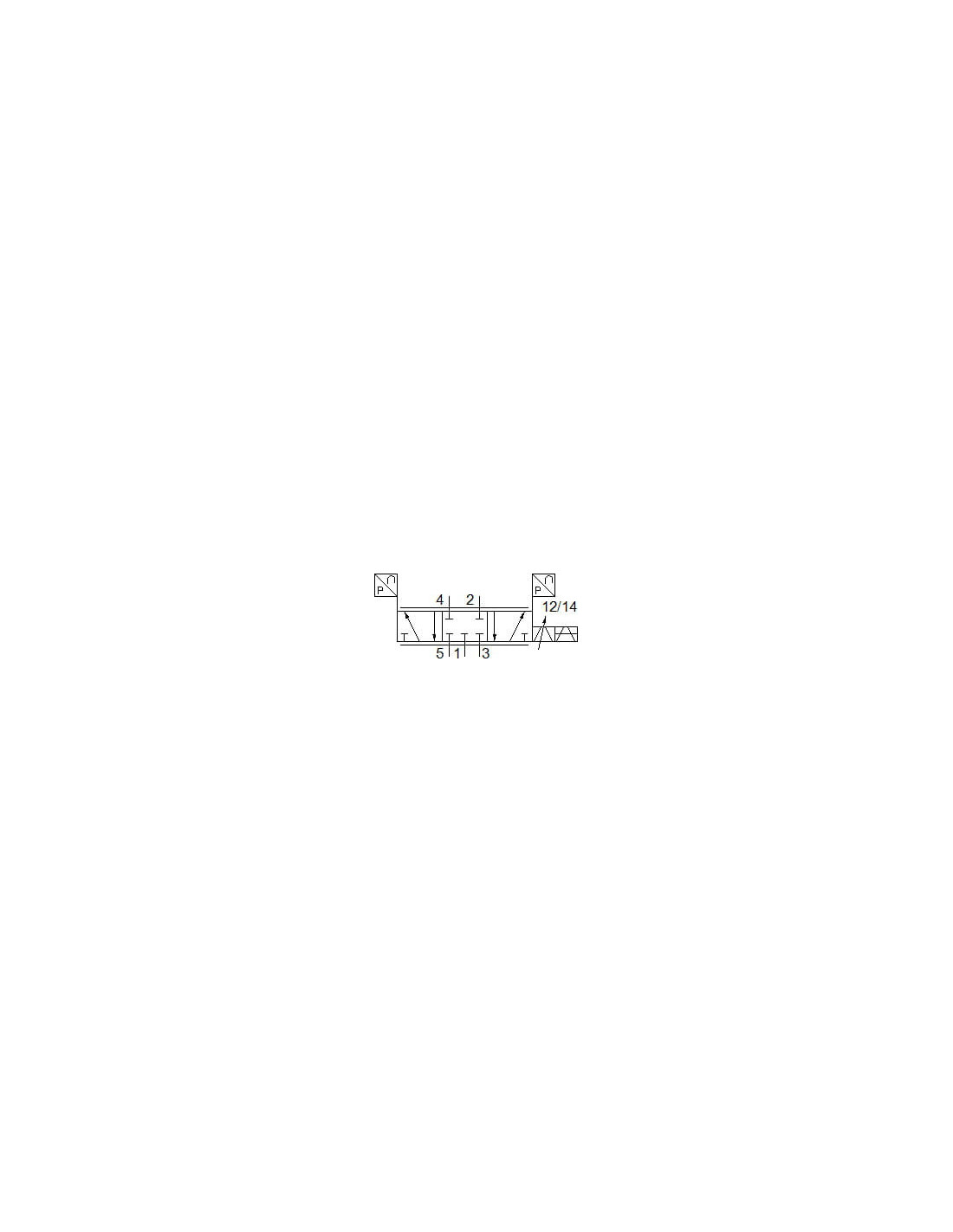

| Funkcja zaworu | Zawór drogowy 5/3 proporcjonalny, w położeniu środkowym zamknięty |
| Instrukcje dotyczące bezpieczeństwa | Bezpieczna pozycja VPWP |
| Interfejs dla sterowania | CAN-Bus z protokołem Festo, Zintegrowany rezystor końcowy, Cyfrowy |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Kolor przyłączy | Przyłącze 2: Niebieski, Przyłącze 4: Czarny |
| Konstrukcja | Zawór tłokowy, Z zintegrowanym czujnikiem ciśnienia |
| Maks. pobór prądu, logika | od 0,15 A |
| Maks. pobór prądu napędu zaworu | od 1,2 A |
| Maks. prąd obciążenia wyjścia cyfrowego | od 500 mA |
| Maks. prąd obciążenia wyjścia napięciowego | od 500 mA |
| Materiał obudowy | Anodowanie, Stop aluminium |
| Materiał pokrywy | Wzmocnione PA |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [6:4:4] |
| Napięcie nominalne DC | od 24 V |
| Napięcie zasilania wyjścia cyfrowego | 24 V napięcie obciążenia |
| Napięcie zasilania wyjścia napięciowego | 24 V napięcie obciążenia |
| Nominalne ciśnienie robocze | od 6 bar |
| Nominalne napięcie robocze DC | od 24 V |
| Normalny przepływ nominalny | od 2000 l/min |
| Powtarzalność FS | |
| Pozycja zabudowy | Dowolna, Zalecane położenie poziome (elementy wskaźnikowe na górze) Jeżeli zawór jest przesuwany, musi być zamontowany w poprzek do kierunku ruchu |
| Przyłącze elektryczne, interfejs fieldbus IN | M9, 5-pin, Wtyczka |
| Przyłącze elektryczne, interfejs fieldbus OUT | 5-pin, Gniazdo wtykowe, M9 |
| Przyłącze elektryczne interfejsu fieldbus | Gniazdo wtykowe, M8, 4-pin |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Rodzaj sterowania | Bezpośredni |
| Rodzaj uszczelnienia | Twardy |
| Rozkład ciśnienia | od 0,01 bar |
| Sposób kasowania | Sprężyna magnetyczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy osprzętu |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | W stanie zmontowanym, IP65 |
| Temperatura medium | 0 - 50 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Niezalecana praca na powietrzu olejonym |
| Waga produktu | od 1010 g |
| Wersja 24 V, napięcie wyjściowe | Zasilanie wsteczne bez zniszczenia, Logika dodatnia (PNP), Zabezpieczenie przed krótkotrwałym zwarciem, Bez separacji galwanicznej |
| Wersja wyjścia cyfrowego | Bez separacji galwanicznej, Wg IEC 61131-2, Logika dodatnia (PNP), Zasilanie wsteczne bez zniszczenia, Zabezpieczenie przed krótkotrwałym zwarciem |
| Wielkość nominalna | od 10 mm |
| Wyświetlanie stanu | Żółta dioda LED = PL(Power Last), Zielona dioda LED = zasilanie, Czerwona dioda LED = błąd |
| Zakres napięcia obciążenia DC | 18 - 30 V |
| Zakres napięcia roboczego DC | 18 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Wg dyrektywy EU-Ochrona Ex - (ATEX) |
