Dane techniczne
| Bezpiecznik, wyjście | Short-circuit and cross-circuit monitoring |
| Certyfikat | 01/205/5165.02/19, TÜV Rheinland |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL) | Produkt może być stosowany w SRP/CS do SIL 3 High Demand |
| Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 (PL) | Produkt może być stosowany w SRP/CS do kategorii 4, PL e |
| Charakterystyka wejścia cyfrowego | IEC 61131-2, Typ 3 |
| Charakterystyka wejść logicznych | 4 bezpieczne, 2-kanałowe wejścia Equivalent/antivalent switching Test pulses configurable Function configurable, 6 bezpiecznych, 1-kanałowych wejść Test pulses configurable |
| Czas dla eliminacji odbić styków dla wejść | od 0,3 ms |
| Diody LED specyficzne dla produktu | Normal operation (green), Błąd (czerwony), Safe state (yellow) |
| Dodatkowy zakres napięcia dla logiki | ± 20 % |
| Dopuszczenie | TÜV |
| Elementy obsługowe | Przełącznik-DIP |
| Funkcja bezpieczeństwa | Bezpieczne wyłączenie momentu (STO), Bezpieczne ograniczenie prędkości (SLS), Bezpieczne sterowanie hamowaniem (SBC), Bezpieczne zatrzymanie działania (SOS), Bezpieczne zatrzymanie 1 (SS1), Bezpieczne zatrzymanie 2 (SS2), Safe speed range (SSR), Safe speed monitor (SSM) |
| Końce żył | Zaślepka końca kabla |
| Liczba logicznych wejść cyfrowych | od 10 |
| Maks. nominalny prąd wejściowy | od 0,015 A |
| Maks. prąd logicznych wyjść cyfrowych | od 50 mA |
| Minimalny czas cyklu | od 2 ms |
| Napięcie nominalne DC, zasilanie logiki | od 24 V |
| Nominalne napięcie robocze DC | od 24 V |
| Obciążalność prądowa przy 40°C | od 0,2 A |
| Odstęp testu sprawdzającego | od 20 a |
| Parametryzacja | Przez SafetyTool |
| Performance Level (PL) | Bezpieczne wyłączenie momentu (STO)/Kategoria 4, Poziom zapewnienia bezpieczeństwa e, Safe brake control (SBC) / kategoria 4, Poziom zapewnienia bezpieczeństwa e, Safely limited speed (SLS) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe operating stop (SOS) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe stop 1 (SS1) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe stop 2 (SS2) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe speed monitor (SSM) / kategoria 3, Poziom zapewnienia bezpieczeństwa e, Safe speed range (SSR) / kategoria 3, Poziom zapewnienia bezpieczeństwa e |
| Pobór prądu, zasilanie logiki bez hamulca | od 0,2 A |
| Pokrycie diagnostyczne | od 97,5 % |
| Pole przekroju poprzecznego | 0,25 - 0,5 mm2 |
| Pozycja zabudowy | Dowolna |
| Prawdopodobieństwo uszkodzenia na godzinę w [1/h]. | od 9,5E-09 |
| Prąd nominalny, zasilanie logiki | od 0,15 A |
| Prąd obciążenia na wyjście | od 50 mA |
| Przyłącze elektryczne | Zaciski śrubowe, Wtyczka prosta |
| Safety Integrity Level (SIL) | Bezpieczne sterowanie hamulcem (SBC)/SIL 3, Bezpiecznie ograniczona prędkość (SLS) / SIL 3, Bezpieczne zatrzymanie robocze (SOS)/SIL 3, Bezpieczny stop 1 (SS1) / SIL 3, Bezpieczny stop 2 (SS2) / SIL 3, Bezpieczne monitorowanie prędkości (SSM) / SIL 3, Bezpieczny zakres prędkości (SSR) / SIL 3, Bezpieczne wyłączenie momentu (STO)/SIL3 |
| SFF Składnik współczynnika częstości uszkodzeń urządzenia | od 99,5 % |

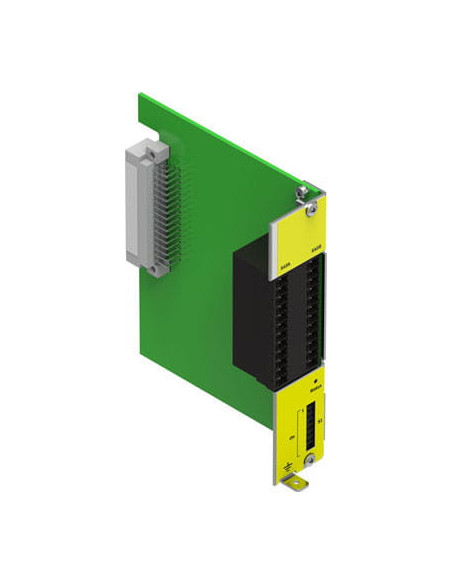

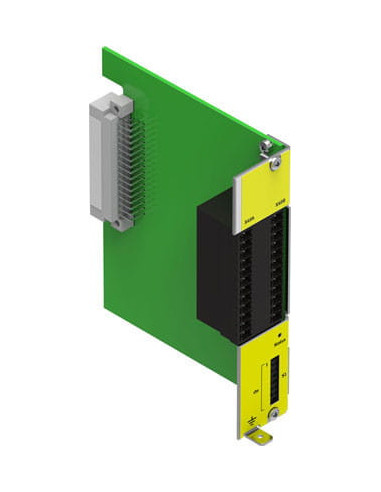

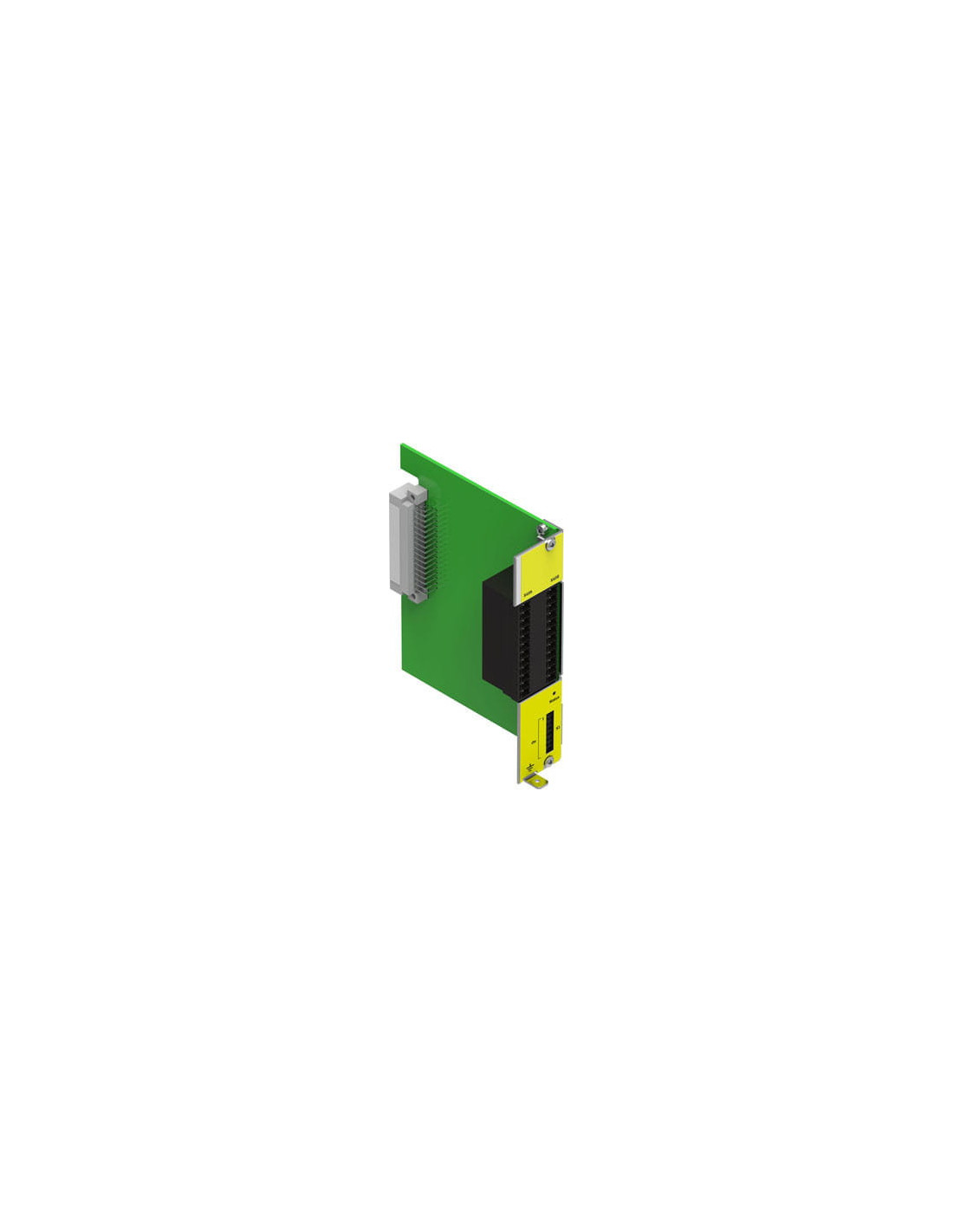

| Sposób montażu | Moduł Plug-in dla CMMP-AS...-M3 |
| Stopień ochrony | IP20, W stanie zmontowanym |
| Temperatura otoczenia | 0 - 40 °C |
| Temperatura przechowywania | -25 - 55 °C |
| Tolerancja defektu sprzętu | 1 |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 220 g |
| Wersja wyjścia cyfrowego | 3 bezpieczne, 2-kanałowe wyjścia półprzewodnikowe, Bezpotencjałowy styk sygnalizacyjny |
| Wyjścia cyfrowe, logika przełączania | Wyjścia półprzewodnikowe: parametryzowane PNP (positive switching) 2-channel equivalent/antivalent |
| Wymiary B x L x H | 112,2 mm x 99,1 mm x 28,7 mm |
| Wyświetlacz | LED zielona/żółta/czerwona |
| Względna wilgotność powietrza | Bez kondensacji, 5 - 90 % |
| Zabezpieczenie przed zwarciem | Yes, exception: contact C1/C2 |
| Zakres roboczy wejść logicznych | 13 - 28,8 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU |
