Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 37 g |
| Ciężar podstawowy dla 0 mm skoku | od 740 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 19 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 16 g |
| Gwint na tłoczysku | M12x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,7 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 205 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 50 mm |
| Sposób montażu | Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 40 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 754 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 633 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

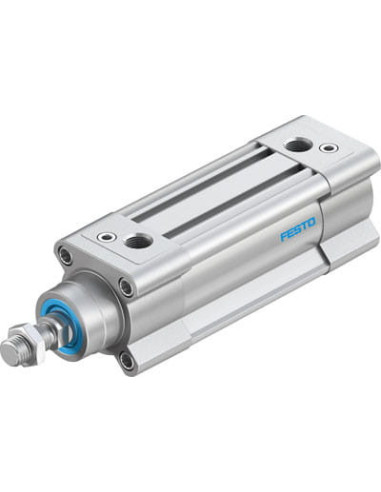

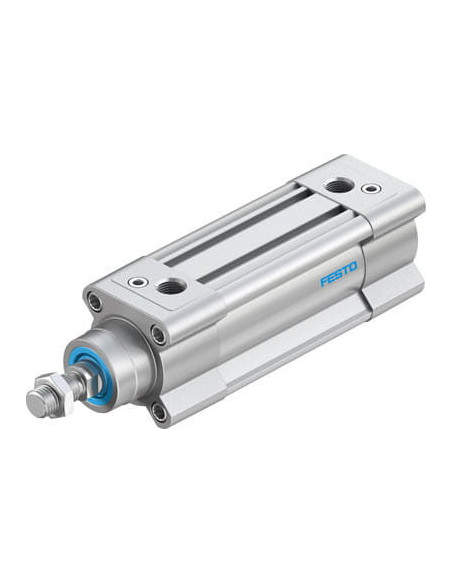

Siłownik pneumatyczny znormalizowany FESTO DSBC-40-50-PPVA-N3 – solidność według normy ISO 15552
Siłownik pneumatyczny DSBC-40-50-PPVA-N3 firmy FESTO to wysokiej klasy komponent przemysłowy, zaprojektowany z myślą o wymagających aplikacjach automatyki. Dzięki konstrukcji zgodnej z normą ISO 15552 oraz uniwersalności zastosowania, jest chętnie wybierany w branżach takich jak automatyka przemysłowa, budowa maszyn, linie produkcyjne oraz procesowe.
Wysoka trwałość i odporność na korozję – kluczowe cechy siłownika FESTO DSBC-40-50-PPVA-N3
Solidna budowa siłownika gwarantuje trwałość i niezawodność nawet w trudnych warunkach przemysłowych. Obudowa wykonana z wysokiej jakości anodowanego stopu aluminium zapewnia odporność na zużycie oraz korozję (klasa CRC 2 – średnia odporność na korozję). Dzięki temu produkt sprawdza się również w środowiskach o podwyższonej wilgotności oraz w aplikacjach wymagających długiej żywotności.
Możliwości i zastosowania – gdzie stosować siłownik FESTO DSBC-40-50-PPVA-N3?
Siłownik dwustronnego działania DSBC-40-50-PPVA-N3 znajduje swoje zastosowanie w szerokim spektrum aplikacji:
- Automatyka przemysłowa – wszędzie tam, gdzie wymagana jest wysoka precyzja i powtarzalność ruchu
- Transport, podnoszenie i pozycjonowanie elementów w liniach produkcyjnych
- Obsługa maszyn – w prasach, liniach montażowych, urządzeniach pakujących, systemach transferowych
- Przemysł spożywczy, chemiczny oraz opakowaniowy (z zachowaniem wymagań dotyczących medium roboczego)
- Systemy manipulacyjne oraz zrobotyzowane stanowiska produkcyjne
Zalety siłownika FESTO DSBC-40-50-PPVA-N3 w praktyce
- Płynna, regulowana amortyzacja końcowa (technologia PPV) zwiększa żywotność i precyzję pracy
- Możliwość pracy z powietrzem olejonym lub nieolejonym (zgodnie z wymaganiami procesu)
- Uniwersalny montaż – możliwość instalacji w dowolnej pozycji oraz szeroka oferta mocowań
- Trwałe materiały, takie jak aluminium, stal wysokostopowa i POM, zapewniają długotrwałe użytkowanie
- Sensorowe wykrycie położenia – bezproblemowe sprzęganie z systemami automatyki i kontroli
- Kompatybilność z nowoczesnymi wymaganiami przemysłowymi dzięki zgodności z dyrektywą RoHS
Typowe parametry i funkcje – podsumowanie możliwości urządzenia
Siłownik DSBC-40-50-PPVA-N3 oferuje średnicę tłoka 40 mm oraz skok 50 mm, co gwarantuje wysoką siłę roboczą przy stosunkowo kompaktowej konstrukcji. Jest przystosowany do pracy w szerokim zakresie ciśnień oraz temperatur, co umożliwia elastyczne dopasowanie do specyfiki danego procesu technologicznego.
Wytrzymałość, niezawodność oraz szeroki zakres zastosowań czynią ten siłownik optymalnym wyborem zarówno w nowych systemach, jak i podczas modernizacji istniejących układów pneumatycznych.
