Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 27 g |
| Ciężar podstawowy dla 0 mm skoku | od 465 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 17 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 9 g |
| Gwint na tłoczysku | M10x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,4 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 110 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 200 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 32 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 483 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 415 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

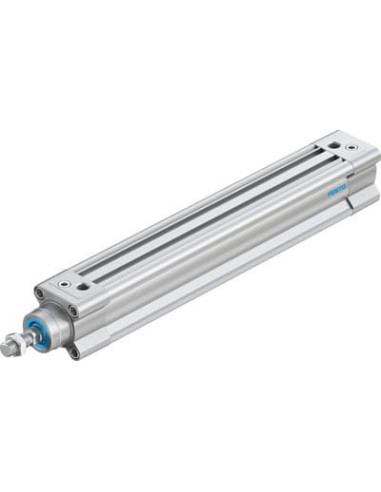

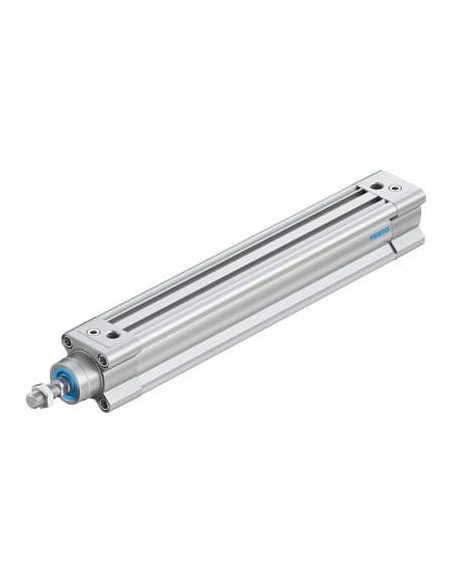

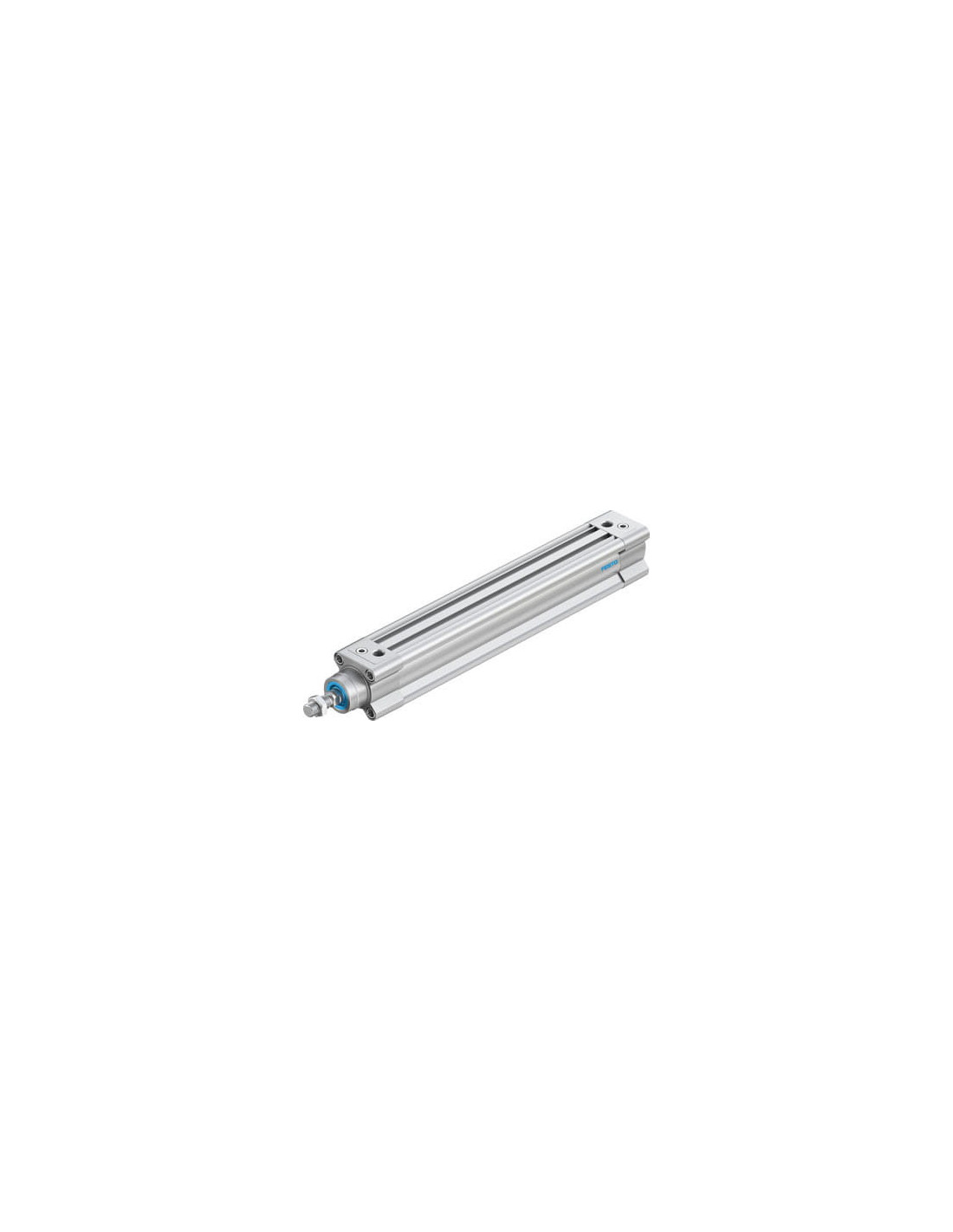

Siłownik pneumatyczny DSBC-32-200-PPVA-N3 FESTO – standard ISO 15552
Siłownik znormalizowany DSBC-32-200-PPVA-N3 marki FESTO to nowoczesny siłownik pneumatyczny zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Produkt spełnia normę ISO 15552, co zapewnia uniwersalność montażu oraz łatwość integracji z różnorodnymi systemami automatyki przemysłowej i maszynowej.
Zastosowanie siłownika DSBC-32-200-PPVA-N3 FESTO
Siłowniki pneumatyczne ISO 15552 znajdują szerokie zastosowanie w aplikacjach automatyki przemysłowej, takich jak linie produkcyjne, pakowanie, systemy transportu wewnętrznego, a także w przemyśle spożywczym, chemicznym i motoryzacyjnym. Sprawdzają się zarówno w pracy w położeniach poziomych, jak i pionowych, zapewniając dużą wszechstronność oraz możliwość pracy w trudnych warunkach środowiskowych.
- Automatyzacja produkcji: podnoszenie, przesuwanie i pozycjonowanie elementów
- Systemy transportu: napędzanie siłowe transporterów i mechanizmów przesuwających
- Aplikacje procesowe: kontrola i ustawianie zaworów, klap, zasuw
Najważniejsze cechy siłownika pneumatycznego FESTO DSBC
Siłownik wyposażono w regulowaną amortyzację pneumatyczną PPV w położeniach końcowych, co umożliwia dostosowanie dynamiki ruchu do specyficznych wymagań aplikacji. Dzięki wysokiej jakości materiałom – aluminium anodowanemu, stali wysokostopowej oraz elementom z tworzyw sztucznych POM i TPE-U – siłownik charakteryzuje się długą żywotnością, odpornością na korozję (klasa CRC 2) oraz dużą niezawodnością.
- Działanie dwustronne – efektywna praca w obu kierunkach ruchu
- Gwintowane zakończenie tłoczyska – łatwy montaż akcesoriów
- Długość skoku 200 mm – idealny do średnich i dłuższych ruchów liniowych
- Średnica tłoka 32 mm – wysoka siła działania, nawet do 483 N przy zasilaniu 6 bar
- Odporność na temperaturę – praca w zakresie od -20°C do +80°C
- Uniwersalne pozycje zabudowy – dowolna orientacja montażu
- Zgodność z RoHS – bezpieczeństwo dla środowiska i operatorów
Korzyści płynące z zastosowania siłownika znormalizowanego DSBC-32-200-PPVA-N3
Wybór siłownika DSBC-32-200-PPVA-N3 to gwarancja niezawodności i łatwości integracji w systemach automatyki. Regulowana amortyzacja w położeniach końcowych pomaga chronić mechanizmy i zmniejszać zużycie, a bogata oferta akcesoriów FESTO umożliwia dostosowanie rozwiązania do indywidualnych potrzeb aplikacji. Konstrukcja oparta na profilu aluminiowym zapewnia stabilność oraz odporność na obciążenia dynamiczne.
Typowe zastosowania obejmują:
- Sterowanie przesuwem elementów maszyn
- Napędy w systemach paletyzacji
- Mechanizmy podnoszenia w stołach montażowych
Sprawdź siłownik FESTO DSBC – nowoczesne rozwiązanie dla automatyki przemysłowej
Siłownik DSBC-32-200-PPVA-N3 FESTO to doskonały wybór do profesjonalnych systemów automatyki, zapewniający długą żywotność, wysoką powtarzalność ruchu oraz dużą siłę działania. Dzięki zgodności z normą ISO 15552 gwarantuje pełną wymienność z innymi siłownikami standardowymi, co pozwala na szybkie i bezproblemowe serwisowanie urządzeń.
