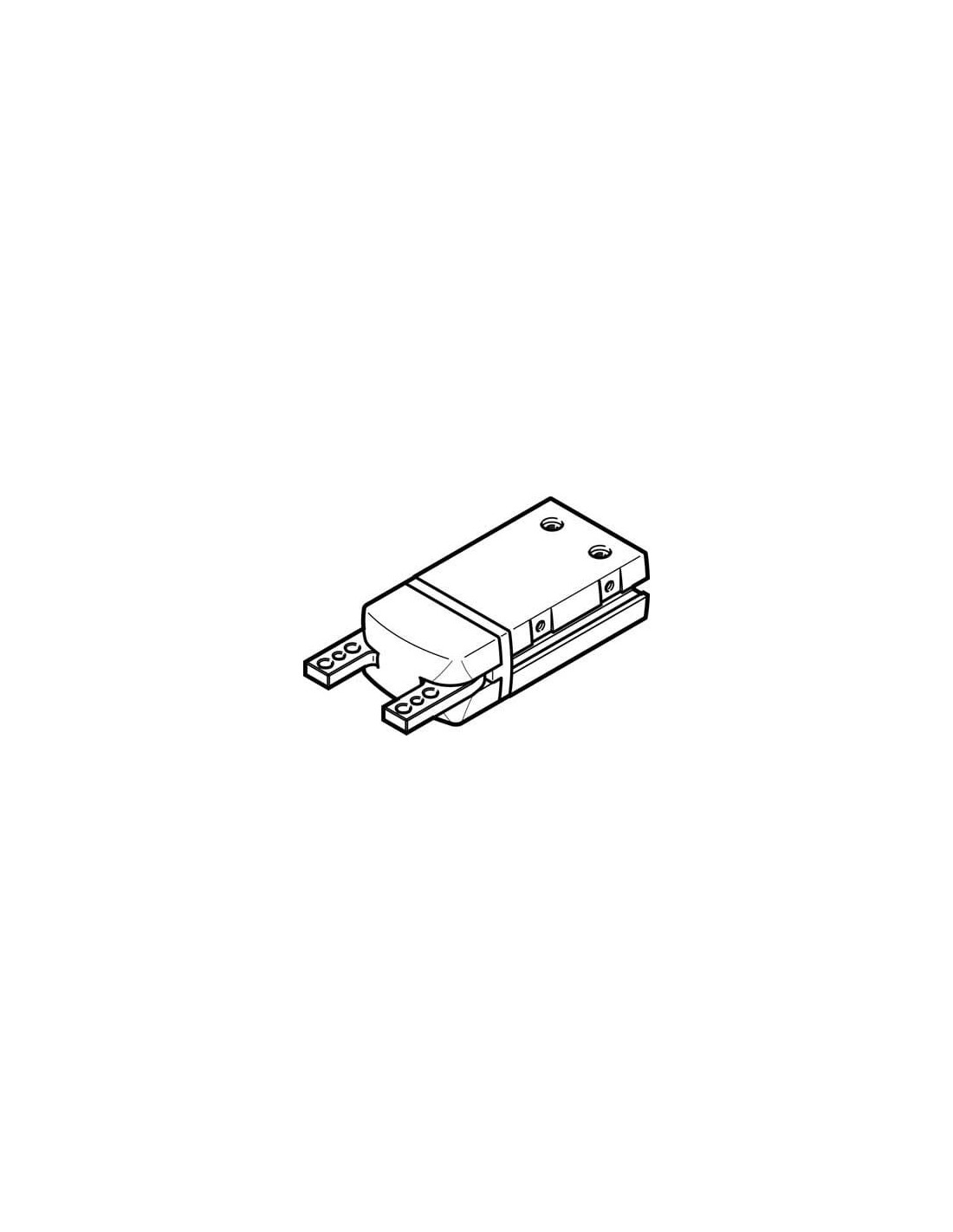

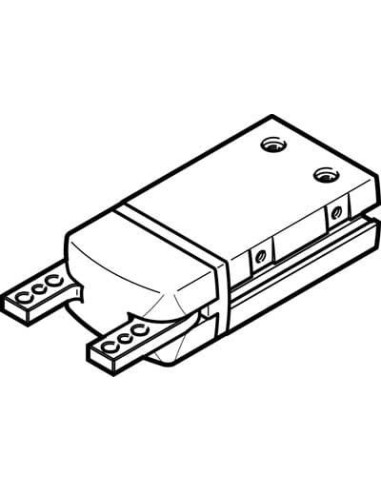

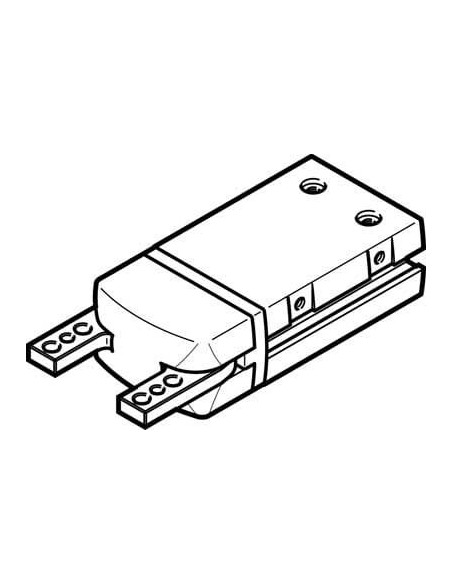

Dane techniczne
| Ciśnienie robocze | 4 - 8 bar |
| Funkcja chwytaka | Kątowy |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Dźwigniowa |
| Liczba szczęk chwytaka | od 2 |
| Maks. częstotliwość robocza chwytaka | |
| Maks. dokładność zamienności | |
| Maks. kąt otwarcia | od 40 deg |
| Maks. moment na szczęce chwytaka Mx, statyczny | od 1,6 Nm |
| Maks. moment na szczęce chwytaka My, statyczny | od 1,6 Nm |
| Maks. moment na szczęce chwytaka Mz , statyczny | od 1,6 Nm |
| Maks. siła na szczęce chwytaka Fz, statyczna | od 50 N |
| Masowy moment bezwładności | od 0,15 kgcm2 |
| Materiał obudowy | Stop aluminium, Twarde anodowanie |
| Materiał pokrywy | PA |
| Materiał szczęk chwytaka | Stal wysokostopowa |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Min. closing time at 0.6 MPa (6 bar, 87 psi) | od 36 ms |
| Min. opening time at 0.6 MPa (6 bar, 87 psi) | od 62 ms |
| Powtarzalność chwytaka | |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | M3 |
| Sposób montażu | Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Symetria osiowa | |
| Temperatura otoczenia | 5 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 114 g |
| Wielkość | 16 |
| Zabezpieczenie siły chwytania | Przy zamykaniu |
