Dane techniczne
| Ciśnienie pilota | 1 - 10 bar |
| Ciśnienie robocze | -0,95 - 10 bar |
| Czas przełączania przy włączaniu | od 12 ms |
| Czas przełączania przy wyłączaniu | od 35 ms |
| Funkcja odpowietrzenia | Możliwość dławienia |

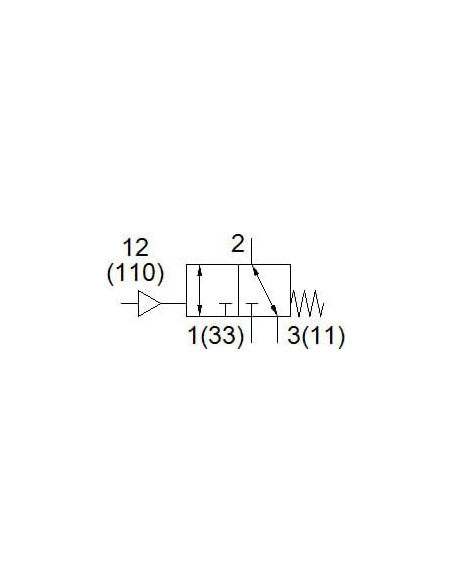

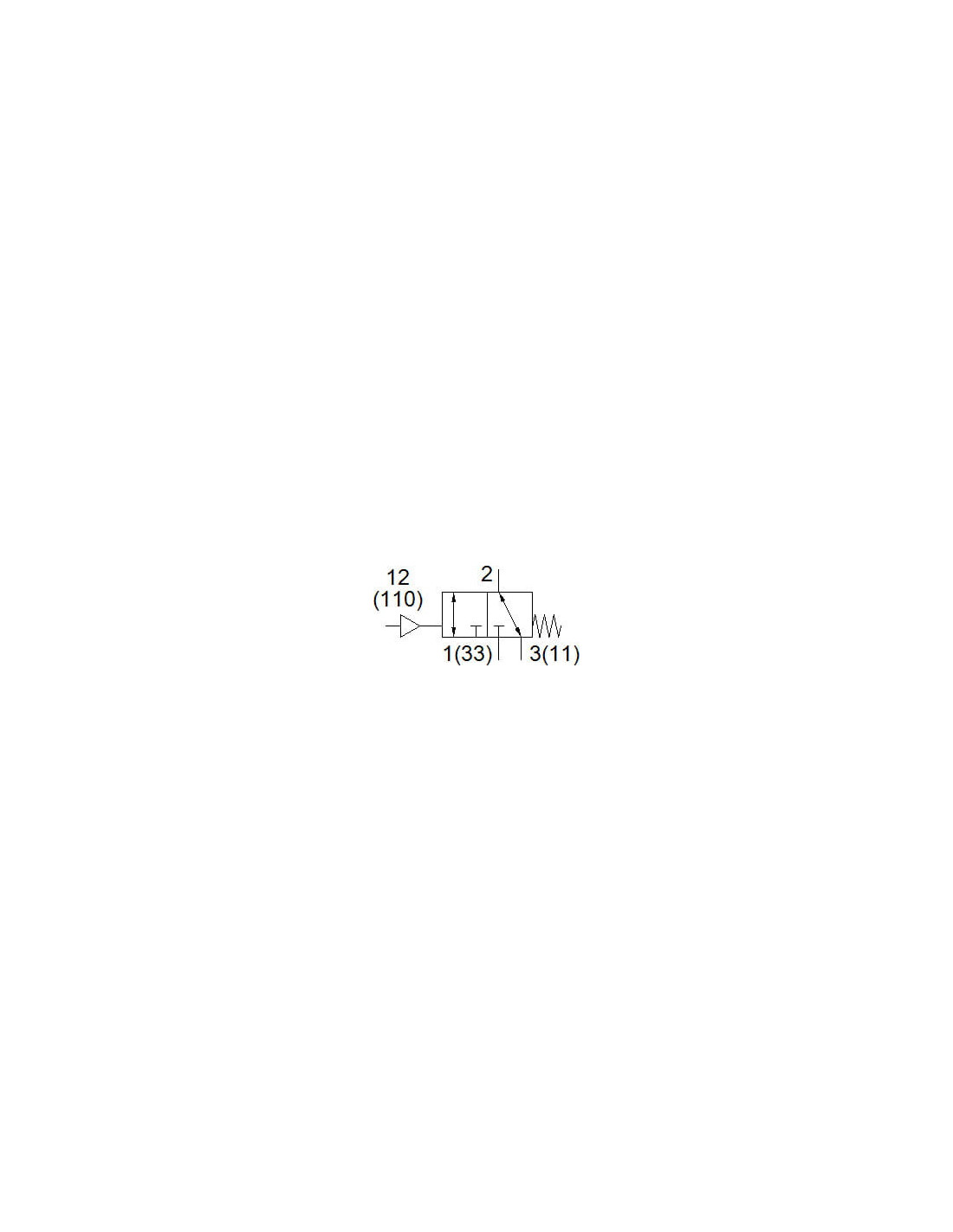

| Funkcja zaworu | 3/2, otwarty/zamknięty, monostabilny |
| Kierunek przepływu | Rewersyjny |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Konstrukcja | Tarcza-gniazdo |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 7500 l/min |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | Przez cewkę-F, należy zamawiać oddzielnie |
| Przyłącze pneumatyczne 1 | G3/4 |
| Przyłącze pneumatyczne 11 | G3/4 |
| Przyłącze pneumatyczne 2 | G3/4 |
| Przyłącze pneumatyczne 3 | G3/4 |
| Przyłącze pneumatyczne 33 | G3/4 |
| Przyłącze zasilania pilota 110 | G1/4 |
| Przyłącze zasilania pilota 12 | G1/4 |
| Rodzaj sterowania | Bezpośredni |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych, Na płycie przyłączeniowej, Do wyboru: |
| Sposób uruchomienia | Pneumatyczny |
| Szerokość zabudowy | od 68 mm |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Temperatura przechowywania | -20 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1200 g |
| Wielkość nominalna | od 19 mm |
| Zasilanie pneum. pilotów | Zewnętrzne |
