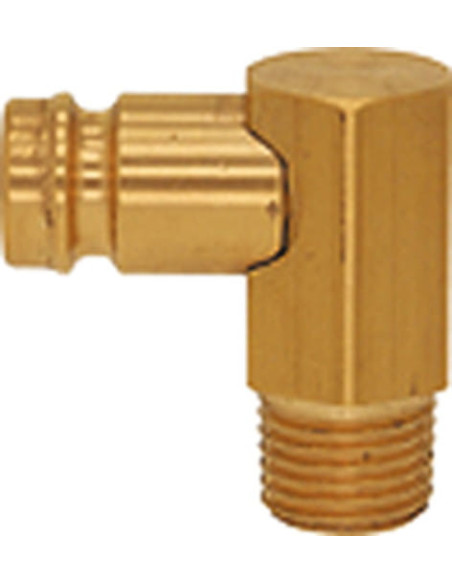

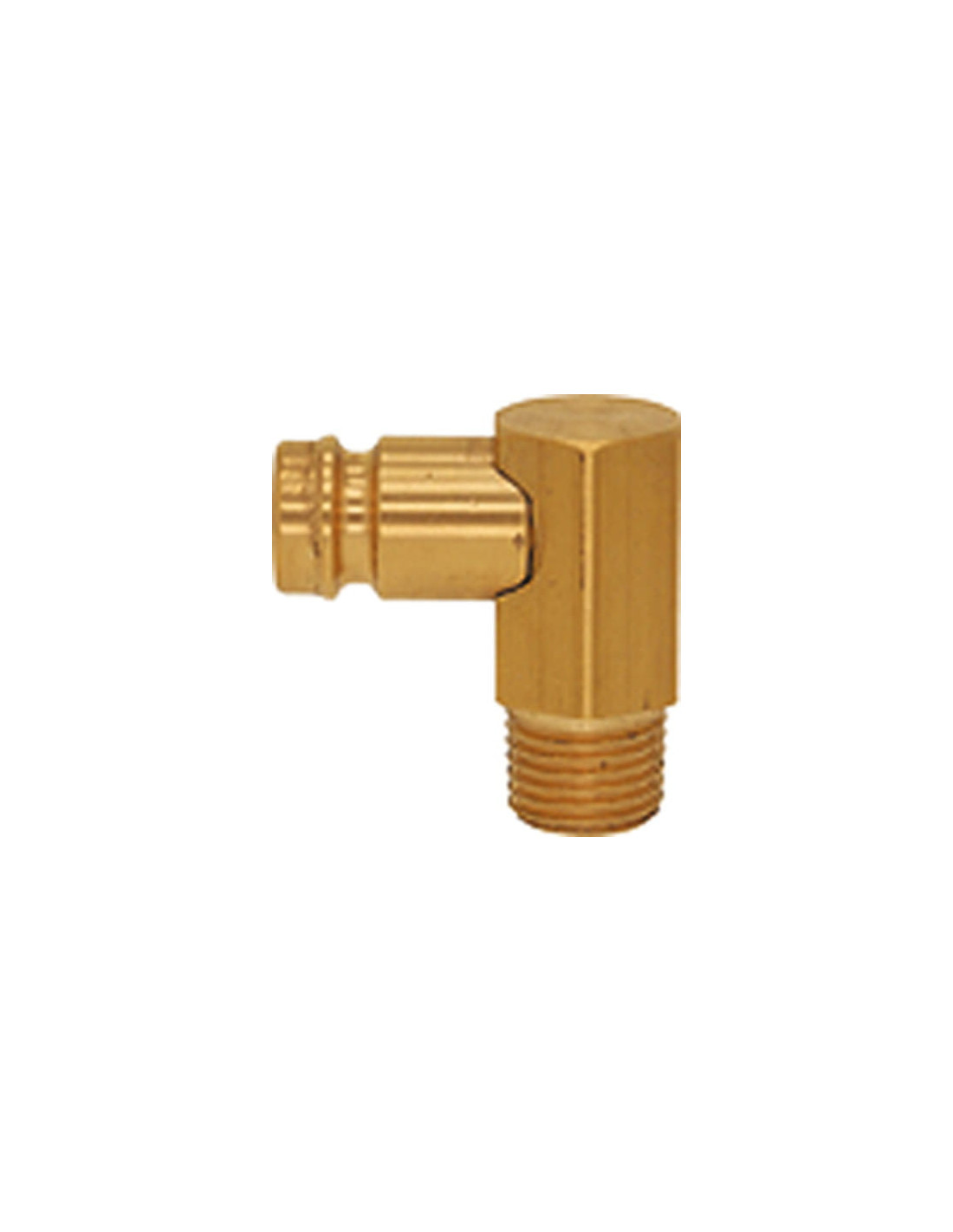

ESHM 38 NA-90 to kompaktowe szybkozłącze kątowe 90° do zastosowań przemysłowych i warsztatowych. Zapewnia pewną szczelność, niskie opory przepływu oraz szybki, intuicyjny montaż w ograniczonej przestrzeni, co skraca przestoje i ułatwia prowadzenie przewodów.
Układy pneumatyczne oraz obiegi wody i oleju w niskich ciśnieniach.
Stanowiska montażowe i testowe, gdzie wymagane jest kątowe wyprowadzenie złącza.
Utrzymanie ruchu – szybkie przezbrojenia i powtarzalne połączenia.
Kątowa konstrukcja 90° ułatwiająca zabudowę i prowadzenie instalacji.
Stabilna praca i szczelność w szerokim zakresie warunków.
Prosty montaż i niskie wymagania serwisowe.
Maksymalne ciśnienie robocze: PN 15 bar
Temperatura pracy: −20 °C do +200 °C
Medium robocze: powietrze / woda / olej / podciśnienie
DN: 6
Gwint: DIN 13 / DIN 158 / ISO 228
Dostępne wersje: przelotowa / jednostronnie odcinająca / dwustronnie odcinająca
Ilość w opakowaniu: szybkozłącza 5 szt., wtyki 10 szt.
Złącze: R 3/8"
l: 30
d1: 9 mm
SW: 17
Przepustowość: 6 Nm³/h
Zawór: bez zaworu
Przed montażem oczyścić gniazda i powierzchnie uszczelniające.
Dobrać wersję (przelot/odcinanie) do wymaganej funkcji w układzie.
Utrzymywać medium w czystości i okresowo kontrolować stan połączeń.
