Dane techniczne
| Maksymalne ciśnienie robocze | PN 15 bar |
| Temperatura | -20°C - +200 °C |
| Medium robocze | powietrze / woda / olej / podciśnienie |
| DN | 9 |
| Gwint | DIN 13 / ISO 228 |
| Dostępne wersje | przelotowa / jednostronnie odcinająca / dwustronnie odcinająca |
| Opakowanie | 10 szt. |
| Złącze | G 1/4" |
| l | 44,5 |
| d1 | 13 mm |
| SW | 17 |
| Przepustowość | 9 Nm³/h |
| Zawór | z zaworem |
| d | 22 mm |

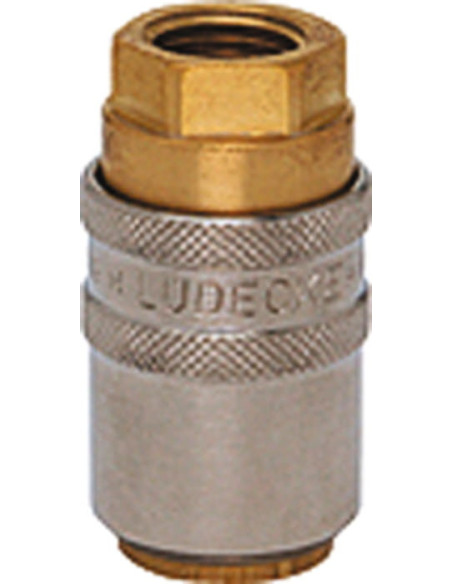

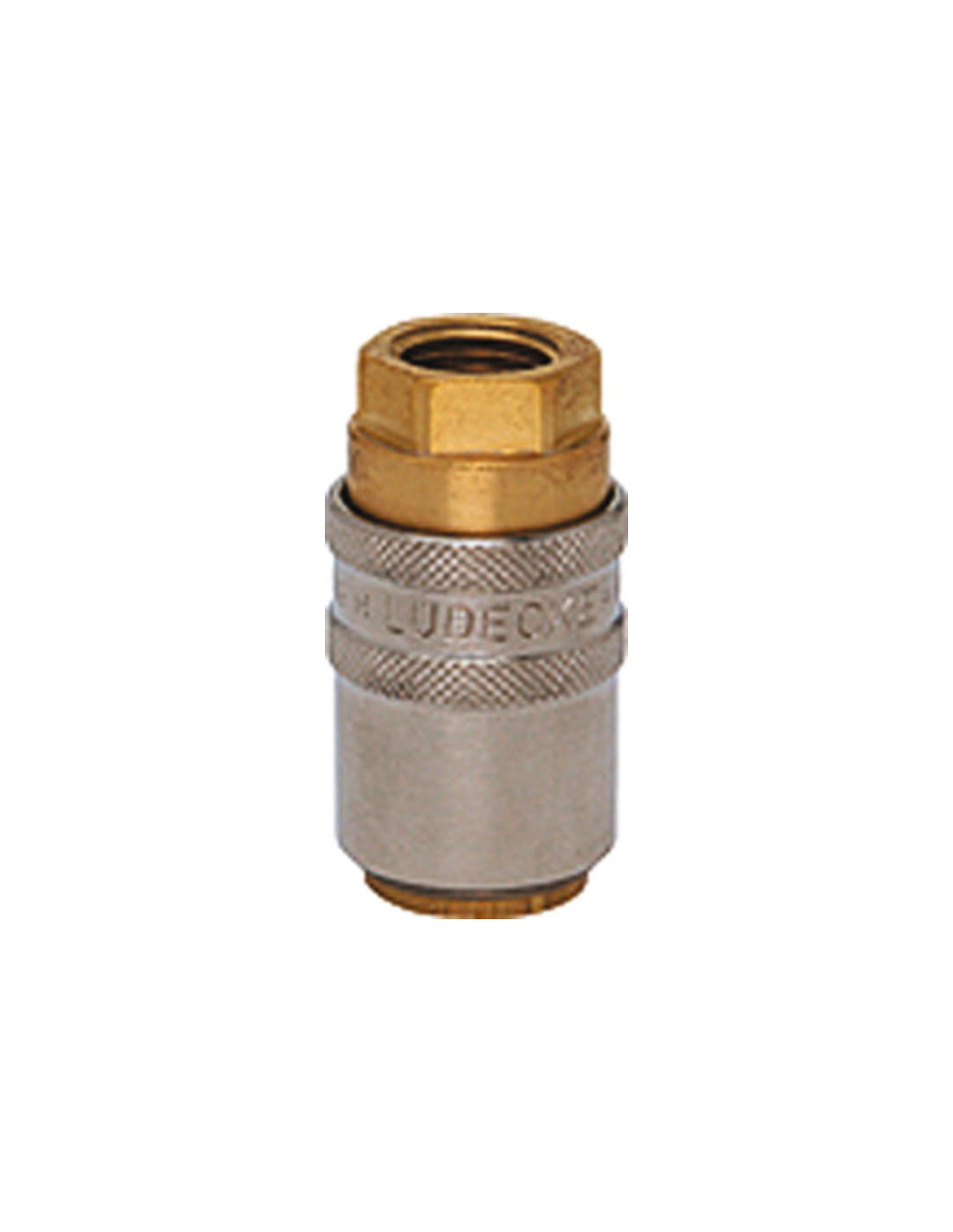

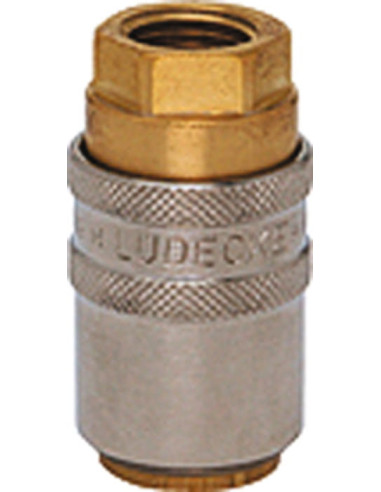

Szybkozłącze do form wtryskowych DN9 G1/4 z zaworem – zastosowanie i funkcje
Szybkozłącze do form wtryskowych DN9 G1/4 z wbudowanym zaworem to solidne i wysokiej jakości akcesorium przeznaczone do instalacji przemysłowych, w których istotna jest szybka i bezpieczna wymiana przyłączy. Model ESH 14 IAB znajduje zastosowanie głównie w formach wtryskowych, ale także w systemach chłodzenia, hydrauliki i pneumatyki, gdzie wymagane są niezawodne połączenia pod ciśnieniem.
Główne zalety szybkozłącza DN9 G1/4 z zaworem
- Uniwersalność zastosowań – kompatybilność z powietrzem, wodą, olejem i podciśnieniem zapewnia szerokie spektrum użycia w różnych gałęziach przemysłu.
- Bezpieczeństwo działania – wbudowany zawór umożliwia jednostronne lub dwustronne odcinanie medium, co zwiększa niezawodność systemu i bezpieczeństwo serwisu.
- Szeroki zakres temperatury pracy – odporność w zakresie -20°C do +200°C pozwala na użytkowanie szybkozłącza w ekstremalnych warunkach typowych dla procesów przemysłowych.
- Wysoka wytrzymałość na ciśnienie – maksymalne ciśnienie robocze wynoszące 15 bar sprawdza się w instalacjach o zróżnicowanych parametrach pracy.
- Precyzyjne wykonanie – zastosowanie standardowych gwintów DIN 13 / ISO 228 (G 1/4") oraz szczelność i wytrzymałość potwierdzają wysoką jakość tego rozwiązania.
Typowe zastosowania – szybkozłącza form wtryskowych
Szybkozłącza DN9 do form wtryskowych z gwintem G 1/4" wykorzystywane są przede wszystkim w instalacjach chłodzenia form wtryskowych, systemach przesyłu cieczy technologicznych (woda, olej), a także w układach próżniowych i pneumatycznych. Stosowane są wszędzie tam, gdzie kluczowa jest szybka i pewna wymiana przewodów bez ryzyka wycieków.
- Przemysł tworzyw sztucznych
- Produkcja narzędzi i oprzyrządowania
- Automatyka przemysłowa
- Chłodzenie maszyn i urządzeń
- Hydraulika i pneumatyka
Konstrukcja i parametry techniczne szybkozłącza DN9 G1/4
Korpus szybkozłącza wykonany z wysokiej jakości metalu, precyzyjne wykonanie gwintów oraz zastosowanie wygodnych elementów antypoślizgowych gwarantują łatwość montażu i trwałość przy wielokrotnym użytkowaniu. Łatwa obsługa mechanizmu blokującego usprawnia codzienną eksploatację, a zastosowany zawór uszczelnia połączenie po odłączeniu przewodu.
To rozwiązanie skutecznie skraca czas przezbrojeń linii produkcyjnych i usprawnia obsługę systemów płynów technologicznych. Wybór szybkozłącza o parametrach DN9 i G1/4 to gwarancja kompatybilności z większością standardowych instalacji w branży przemysłowej.
