Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Uszczelnienia | NBR(na zamówienie Viton) |
| Zakres średnic | Ø12 do Ø100 |

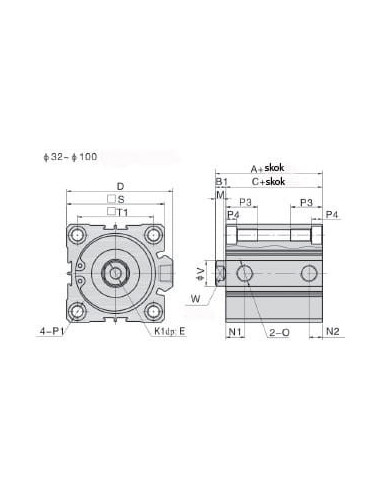

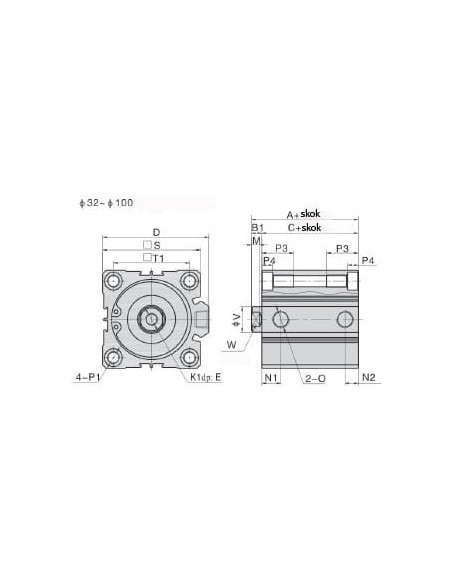

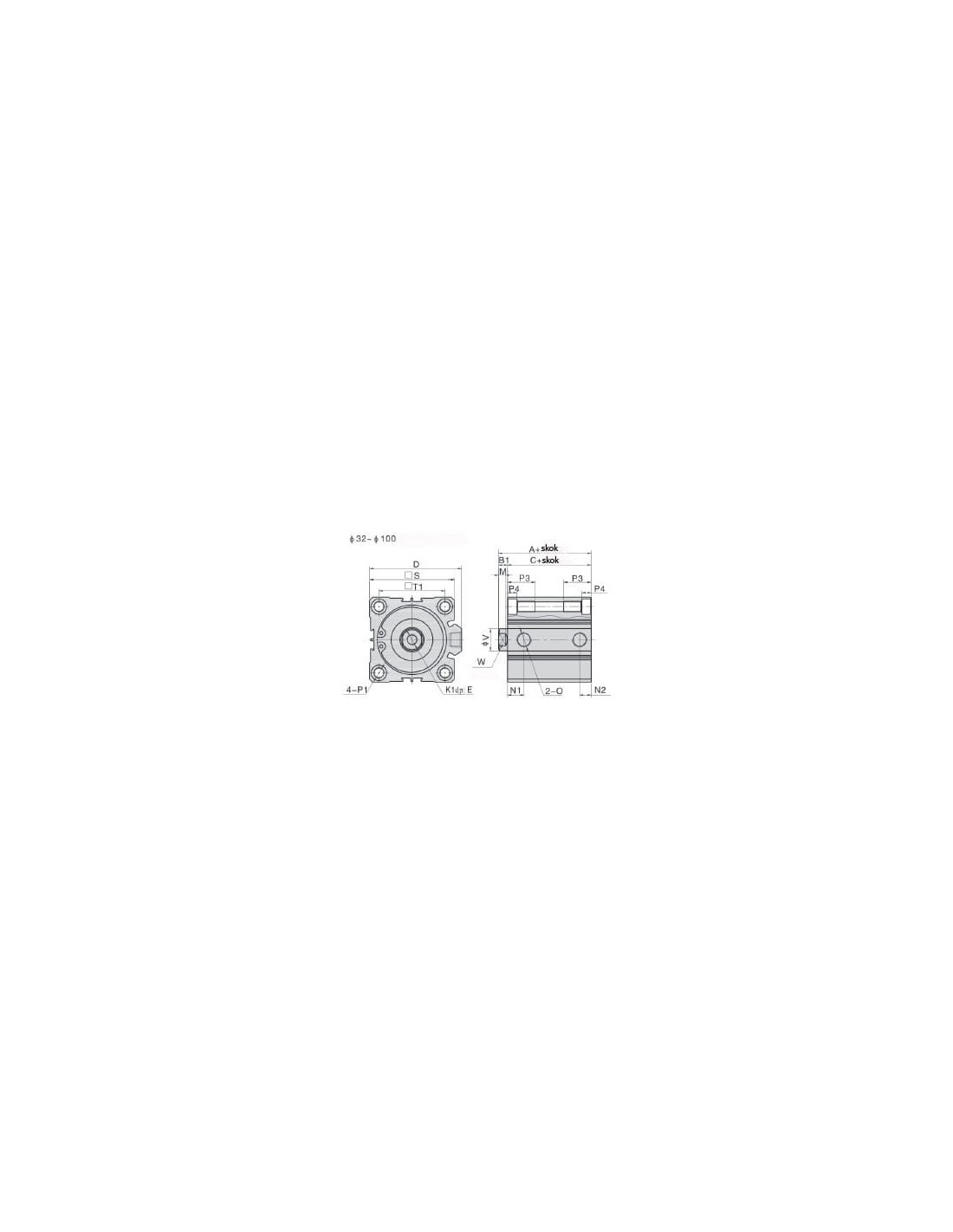

| Średnica | 20 mm |
| SKOK | 25 |
| A+SKOK | 49 |
| C+SKOK | 44,5 |
| B1 | 4,5 |
| E | 7 |
| K1 | M5x0,8 |
| M | 4 |
| N1 | 9 |
| N2 | 5,5 |
| O | M5x0,8 |
| P1 | M6x1,0 |
| P3 | 17 |
| P4 | 7 |
| S | 36 |
| T1 | 25,5 |
| T2 | 36 |
| V | 10 |
| W | 8 |
| Kod producenta | ACQ20X25 |
Siłownik dociskowy pneumatyczny ACQ20X25 – siłownik bez magnesu D20x25
Siłownik dociskowy ACQ20X25 to kompaktowe i trwałe rozwiązanie dedykowane aplikacjom pneumatycznym, które wymagają precyzyjnego docisku oraz powtarzalnej pracy w warunkach przemysłowych. Solidna konstrukcja i zastosowanie wysokiej jakości materiałów gwarantują niezawodność i długą żywotność urządzenia.
Zastosowanie siłownika pneumatycznego ACQ20X25
Siłowniki dociskowe typu D20x25 znajdują szerokie zastosowanie w automatyce przemysłowej, zwłaszcza w procesach, w których ważna jest szybkość działania oraz powtarzalność ruchów. Przykładowe obszary wykorzystania to:
- Automatyzacja linii montażowych
- Konstrukcje chwytaków, docisków i przesuwów
- Prasy montażowe i stanowiska testowe
- Zaciski mocujące detale podczas obróbki
- Maszyny pakujące i sortujące
Dzięki kompaktowym wymiarom, siłownik ACQ20X25 idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Zalety siłownika dociskowego ACQ20X25
Wyróżniające cechy siłownika ACQ20X25 to:
- Wytrzymała konstrukcja – anodowane aluminium oraz chromowane tłoczysko zapewniają odporność na korozję i uszkodzenia mechaniczne.
- Szeroki zakres temperatur pracy – możliwość pracy w trudnych warunkach otoczenia oraz zastosowanie uszczelnienia Viton na życzenie.
- Brak konieczności smarowania – to rozwiązanie znacząco ułatwia eksploatację i obniża koszty utrzymania ruchu.
- Prosta instalacja – kompaktowa budowa oraz uniwersalne wymiary przyłączy umożliwiają szybki montaż w różnorodnych aplikacjach.
- Precyzyjna i powtarzalna praca – doskonałe parametry techniczne gwarantują stałą siłę docisku oraz płynny ruch tłoka.
Typowe zastosowania siłownika ACQ20X25 w przemyśle
Siłownik pneumatyczny ACQ20X25 to doskonały wybór dla branż automotive, elektrotechnicznej, maszynowej oraz produkcji seryjnej. Sprawdza się wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo działania oraz łatwość integracji z istniejącymi systemami automatyki.
Pneumatyczny siłownik dociskowy bez magnesu – charakterystyka
Wersja bez magnesu przeznaczona jest do aplikacji niewymagających detekcji położenia tłoka z użyciem czujników magnetycznych. Wysoka odporność temperaturowa oraz długa żywotność uszczelnień sprawiają, że model ten jest chętnie wybierany do najbardziej wymagających zadań.
