Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Uszczelnienia | NBR(na zamówienie Viton) |
| Zakres średnic | Ø12 do Ø100 |

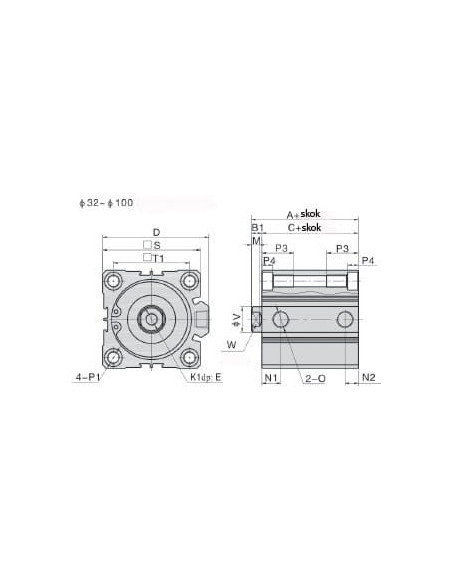

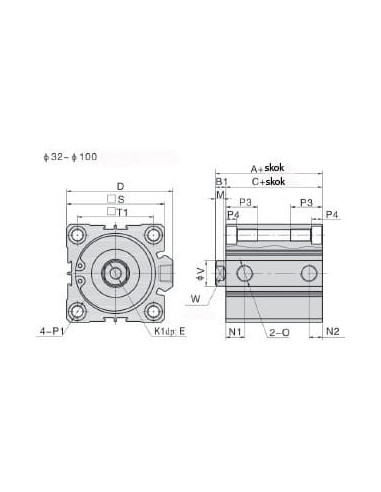

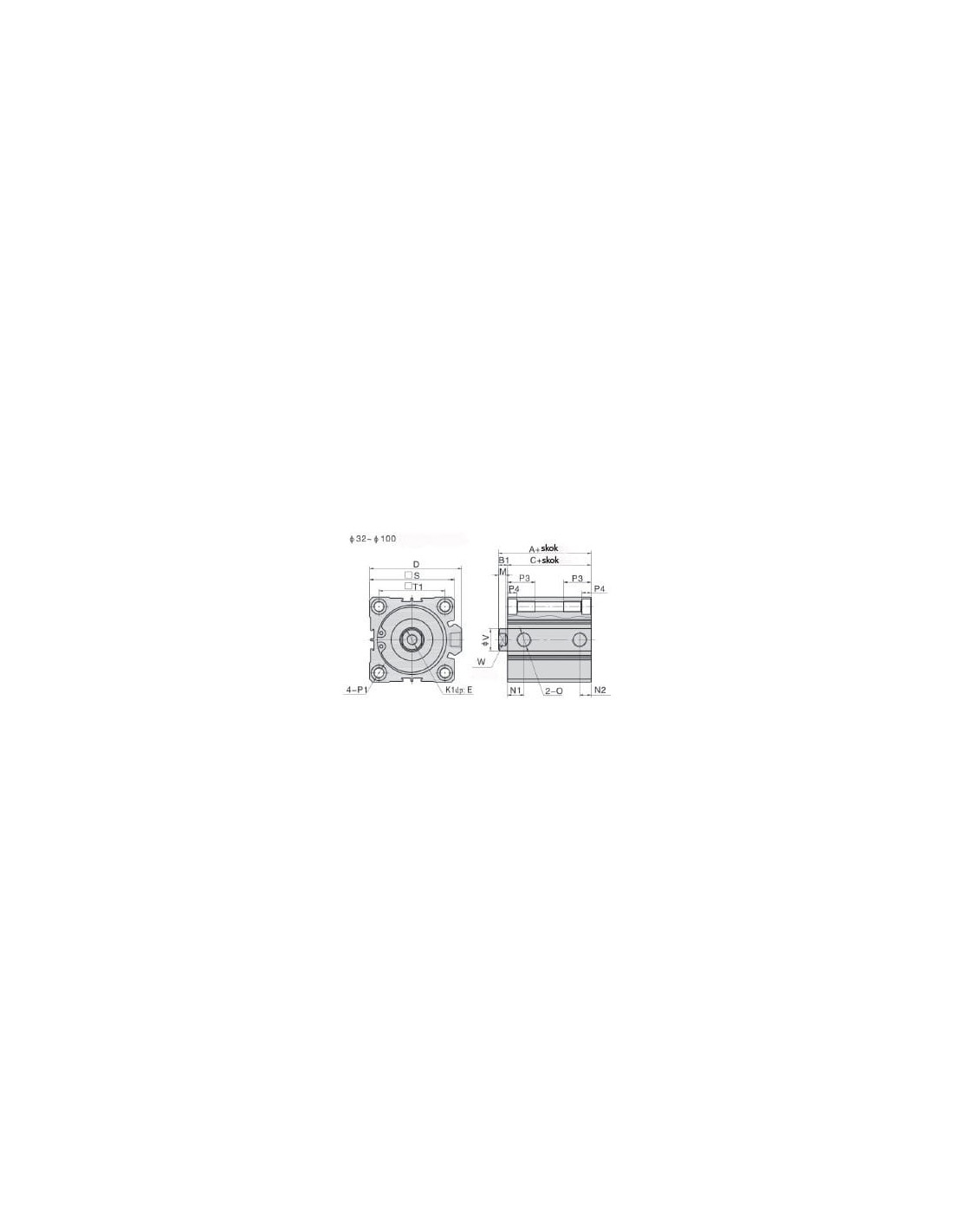

| Średnica | 16 mm |
| SKOK | 20 |
| A+SKOK | 42 |
| C+SKOK | 38,5 |
| B1 | 3,5 |
| E | 8 |
| K1 | M4x0,7 |
| M | 3 |
| N1 | 8 |
| N2 | 5,5 |
| O | M5x0,8 |
| P1 | M4x0,7 |
| P3 | 11 |
| P4 | 3,5 |
| S | 29 |
| T1 | 20 |
| T2 | 28 |
| V | 8 |
| W | 6 |
| Kod producenta | ACQ16X20 |
Siłownik dociskowy ACQ16X20 D16x20 – Kompaktowe rozwiązanie do automatyki przemysłowej
Siłownik dociskowy ACQ16X20 to pneumatyczne urządzenie wykonawcze, przeznaczone do zastosowań wymagających precyzyjnego ruchu liniowego oraz wysokiej niezawodności pracy. Dzięki kompaktowej konstrukcji, średnicy tłoka 16 mm i skokowi 20 mm, siłownik doskonale sprawdza się w aplikacjach, w których ograniczona przestrzeń montażowa jest kluczowa.
Pneumatyczny siłownik o wszechstronnym zastosowaniu w przemyśle
Siłowniki pneumatyczne ACQ są szeroko wykorzystywane w liniach produkcyjnych, maszynach pakujących, automatyzacji procesów przemysłowych, a także w robotyce i transferze detali. Dzięki zastosowaniu mechanicznej amortyzacji oraz elementów wykonanych z anodowanego aluminium, urządzenie charakteryzuje się nie tylko niską masą, ale także odpornością na korozję oraz wysoką trwałością eksploatacyjną.
Zalety siłownika ACQ16X20
- Kompaktowa konstrukcja – umożliwia montaż w ograniczonych przestrzeniach montażowych.
- Wytrzymałość – pokrywy oraz profil z anodowanego aluminium zapewniają długotrwałą ochronę przed uszkodzeniami mechanicznymi i korozją.
- Bezobsługowa praca – smarowanie nie jest wymagane w standardowych warunkach eksploatacyjnych.
- Zakres pracy w szerokim spektrum temperatur: od 0°C do +40°C dla medium oraz od -20°C do +80°C (do +150°C przy zastosowaniu uszczelnień Viton).
- Łatwość integracji – standardowe przyłącza gwintowane oraz zoptymalizowane otwory montażowe pozwalają szybko zainstalować siłownik w różnych układach automatyki.
Typowe zastosowania siłownika pneumatycznego ACQ16X20
Siłownik dociskowy ACQ16X20 sprawdzi się w:
- szybkich systemach pozycjonowania i docisku detali,
- urządzeniach montażowych i testujących,
- automatycznych liniach produkcyjnych,
- maszynach pakujących i sortujących,
- aplikacjach wymagających krótkiego i precyzyjnego ruchu dociskowego.
Komponent został wyposażony w tłoczysko wykonane z chromowanej stali węglowej CK45, co zapewnia dużą odporność na ścieranie oraz uszczelnienia NBR (opcjonalnie dostępne wersje z Vitonem). Siłownik ACQ16X20 gwarantuje stabilną i pewną pracę przy ciśnieniu roboczym od 1 do 10 bar.
Dzięki uniwersalności, solidnej konstrukcji oraz wysokiej precyzji działania, siłownik pneumatyczny ACQ16X20 stanowi niezawodne i efektywne rozwiązanie dla szerokiego zakresu zastosowań w przemyśle i automatyce.
