Dane techniczne
| UWAGA! | Nakrętki należy zamawiać osobno |
| Ciśnienie pracy | 1- 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -10 °C ÷ +80 °C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Tuleja | stal nierdzewna AISI 304 |
| Uszczelnienia | poliuretan(opcja Viton) |
| Zakres średnic | Ø32 do Ø63 |

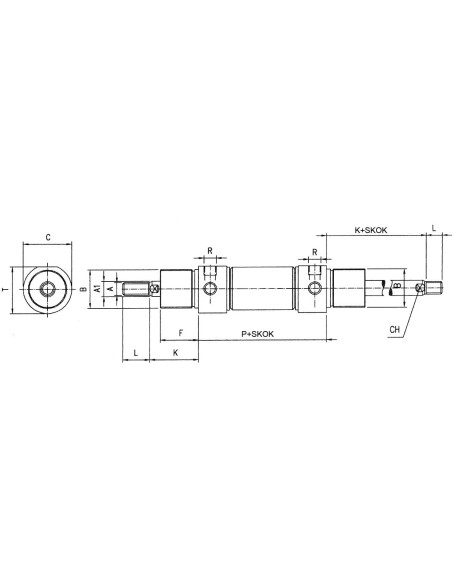

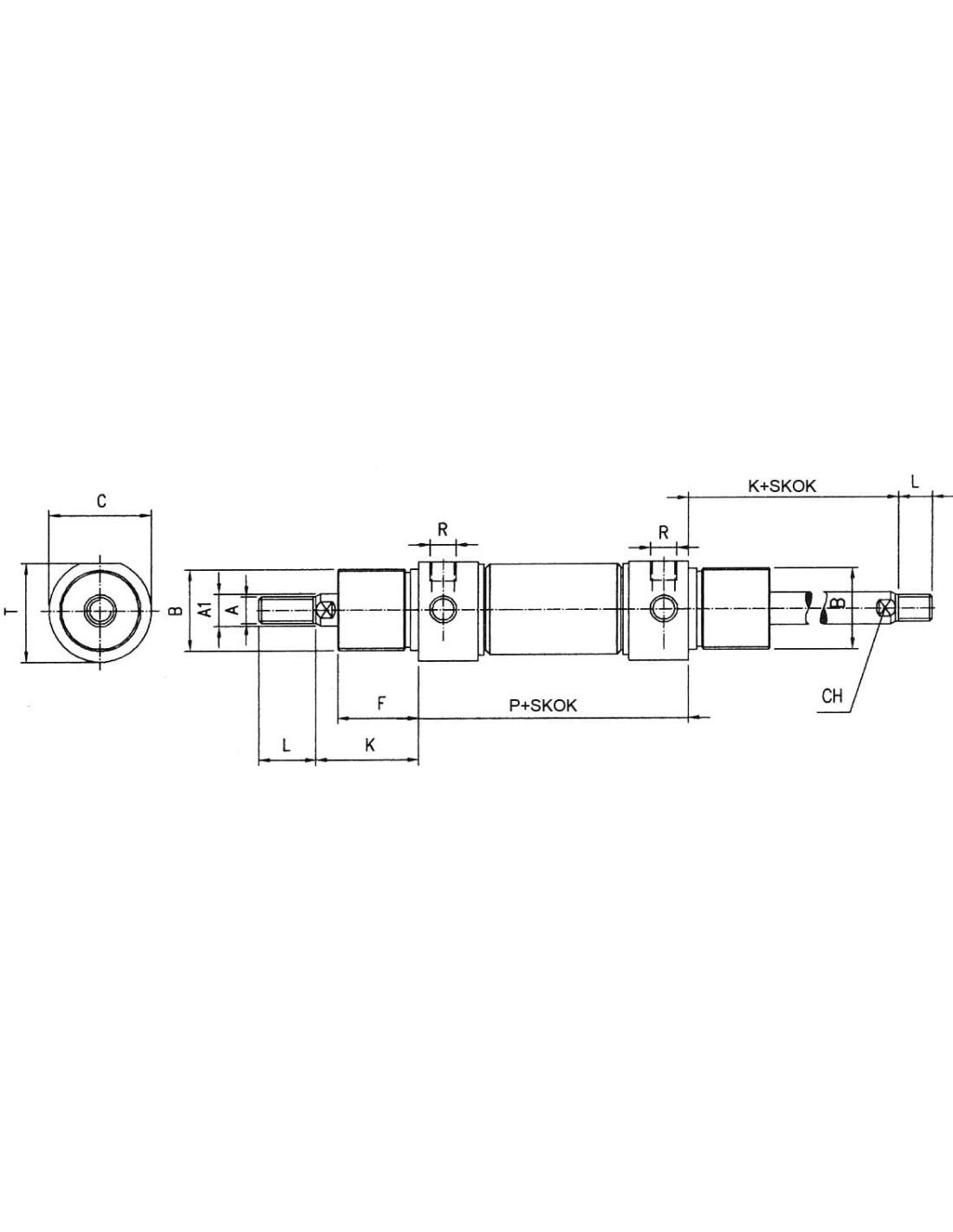

| Średnica | 50 mm |
| SKOK | 100 |
| A | M16x1,5 |
| A1 | 20 |
| B | M45x1,5 |
| C | 57 |
| CH | 16 |
| F | 38 |
| K | 50 |
| K+SKOK | 150 |
| L | 32 |
| P | 120 |
| P+SKOK | 220 |
| R | 1/4"G |
| T | 55 |

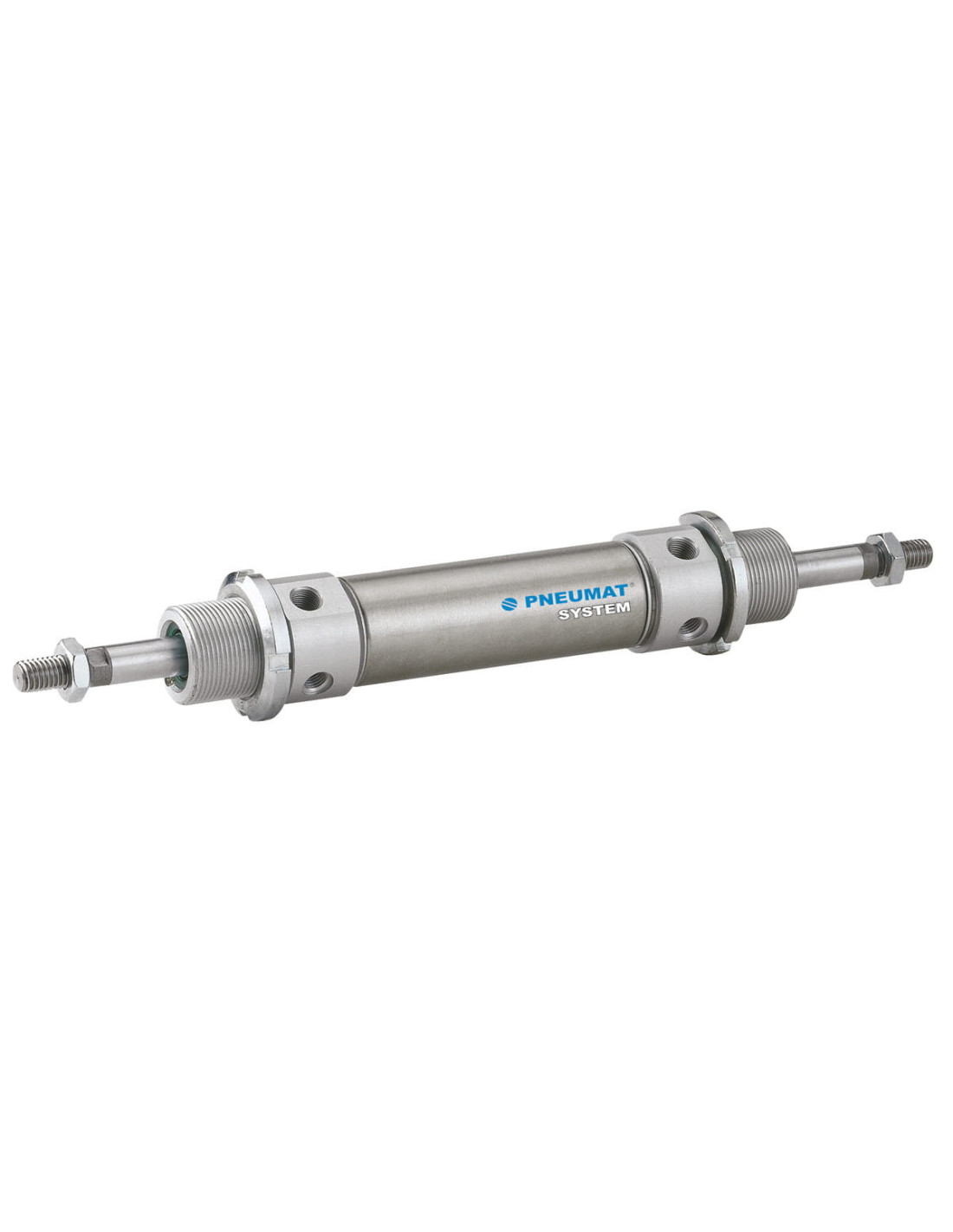

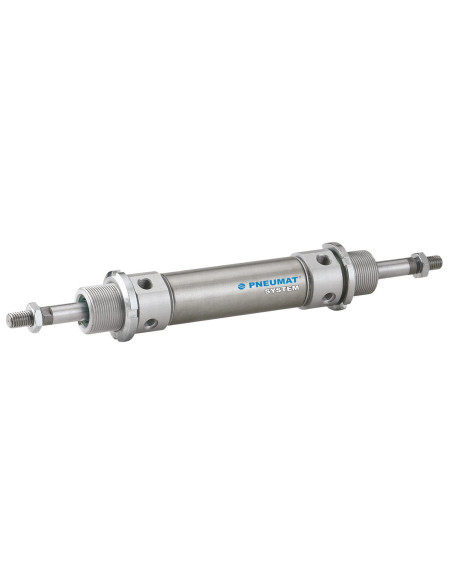

Siłownik pneumatyczny okrągły D50x100 – podwójne tłoczysko, mechaniczna amortyzacja
Siłownik pneumatyczny okrągły D50x100 z dwustronnym tłoczyskiem to wytrzymały i niezawodny element automatyki przemysłowej, wykorzystywany w wielu aplikacjach. Dzięki zastosowaniu dwustronnego tłoczyska siłownik gwarantuje równomierną pracę przy obciążeniach z obu stron, co zwiększa precyzję i bezpieczeństwo ruchu.
Budowa i materiały – odporność i długowieczność
Obudowa siłownika wykonana jest z anodowanego aluminium, co zapewnia odporność na korozję oraz uszkodzenia mechaniczne. Tuleja ze stali nierdzewnej AISI 304 gwarantuje wysoką trwałość nawet w trudnych warunkach przemysłowych, a tłoczysko z chromowanej stali węglowej CK45 zapewnia wytrzymałość na duże obciążenia mechaniczne. Do uszczelniania zastosowano poliuretan, a opcjonalnie Viton – dedykowany do pracy w wysokich temperaturach.
Typowe zastosowania siłownika D50x100
Siłowniki pneumatyczne z podwójnym tłoczyskiem są szeroko stosowane w:
- Liniach montażowych – do precyzyjnego przemieszczania i pozycjonowania elementów,
- Systemach transportu – do napędu przenośników i przesuwania ładunków,
- Maszynach pakujących – realizujących ruchy charakteryzujące się dużą cyklicznością,
- Automatyce przemysłowej – do działań wymagających powtarzalności i precyzji,
- Procesach technologicznych – w środowiskach wymagających wysokiej odporności na korozję.
Główne zalety konstrukcji siłownika z dwustronnym tłoczyskiem
Dwustronne tłoczysko pozwala na stosowanie siłownika w mechanizmach wymagających wypychania lub ciągnięcia w dwóch kierunkach bez konieczności przełączania układu. Mechaniczna amortyzacja w końcowych pozycjach skoku zmniejsza zużycie elementów oraz pozwala na cichszą i bardziej płynną pracę w cyklach wielokrotnych. Zakres pracy w temperaturach od 0°C do +40°C (dla uszczelnień Viton nawet do +150°C) zapewnia swobodę montażu zarówno w standardowych, jak i trudnych warunkach otoczenia.
Przeznaczenie i uniwersalność działania
Siłownik pneumatyczny D50x100 z dwustronnym tłoczyskiem dzięki szerokiemu zakresowi pracy ciśnień (1-10 bar) oraz kompaktowej budowie sprawdzi się zarówno w nowoczesnych układach automatyki, jak i w modernizacji starszych systemów pneumatycznych. Nadaje się do pracy z przefiltrowanym sprężonym powietrzem, nie wymagając dodatkowego smarowania, co przekłada się na ograniczenie eksploatacji i uproszczenie konserwacji.
Konstrukcja okrągła oraz praktyczność wymiarów i złącza zgodne ze standardami przemysłowymi ułatwiają integrację z istniejącymi instalacjami pneumatycznymi.
