Dane techniczne
| UWAGA! | Nakrętkę montażową (GM) na pokrywę należy zamawiać osobno |
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -10 °C ÷ +80 °C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 dla średnicy tłoka D8-10 / stal nierdzewna AISI 303 dla średnicy tłoka D12-63 |
| Standard | ISO 6432 dla średnic tłoka D8-25 |
| Tuleja | stal nierdzewna AISI 304 |
| Uszczelnienia | poliuretan (na zamówienie Viton) |
| Zakres średnic | Ø8 do Ø63 |
| Średnica | 20 mm |
| SKOK | 200 |
| A | M8 |
| A1 | 8 |
| B | M22X1.5 |
| C1 | 16 |
| CH | 7 |
| D | 27 |
| E | 8 |
| F | 20 |
| G | G1/8 |
| K | 24 |
| L | 20 |
| M | 131 |
| M+SKOK | 331 |
| N | 12 |
| P | 67 |
| P+SKOK | 267 |
| R | 95 |
| R+SKOK | 295 |
| Zamiennik | DNSU-20-200-P-A, CD85N20200B, 24N2A20A200, 1120200200XP, CADD-020-0200-M |

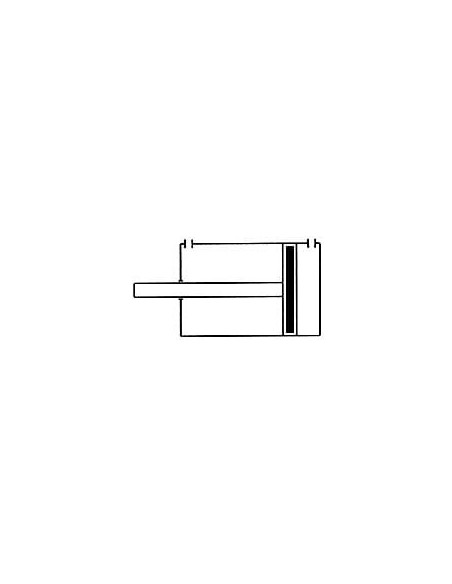

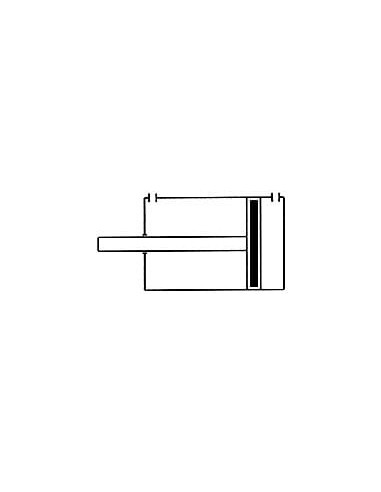

Siłownik pneumatyczny okrągły ISO6432 D20x200 – niezawodne rozwiązanie do automatyki przemysłowej
Siłownik pneumatyczny okrągły ISO6432 D20x200 to komponent przeznaczony do zastosowań w szeroko pojętej automatyce przemysłowej, transportowej oraz montażowej. Dzięki uniwersalnej, okrągłej konstrukcji oraz spełnieniu normy ISO 6432, sprawdzi się zarówno w niewielkich aplikacjach warsztatowych, jak i w rozbudowanych liniach produkcyjnych, gdzie precyzja oraz powtarzalność ruchów mają kluczowe znaczenie.
Wytrzymała konstrukcja i odporność na korozję – główne zalety
Siłownik został skonstruowany na bazie anodowanego aluminium oraz wysokogatunkowej stali nierdzewnej AISI 304. Takie połączenie zapewnia skuteczną ochronę przed korozją i uszkodzeniami mechanicznymi przy zachowaniu niewielkiej masy własnej. Zastosowane rozwiązania w tłoczysku, takie jak stal nierdzewna AISI 303 oraz chromowana stal CK45, wydłużają żywotność urządzenia i minimalizują ryzyko awarii nawet przy intensywnym użytkowaniu.
Amortyzacja mechaniczna – płynna i bezpieczna praca
Wbudowana amortyzacja mechaniczna umożliwia płynne hamowanie tłoka w końcowych pozycjach, co znacząco redukuje drgania oraz hałas powstający podczas pracy. Pozwala to na bezpieczną integrację siłownika z innymi maszynami, nie powodując zwiększonego zużycia podzespołów ani niepożądanych obciążeń mechanicznych.
Optymalne zastosowania siłownika pneumatycznego ISO6432 D20x200
Oferowany siłownik pneumatyczny, ze względu na średnicę tłoka 20 mm oraz skok 200 mm, znajduje swoje zastosowanie między innymi w:
- Systemach pakujących i sortujących
- Technologiach podawania i obsługi elementów
- Automatyce bramowej, przesuwnej i liniowej
- Liniowych napędach narzędzi oraz przyrządów montażowych
- Systemach chwytakowych i rozdzielczych
Właściwości techniczne podnoszące niezawodność
Siłownik cechuje się szerokim zakresem temperatur pracy otoczenia (-10°C do +80°C, a w wersji z uszczelnieniami Viton nawet do +150°C), a także możliwością pracy z przefiltrowanym, nienawilżanym powietrzem. Standardowe uszczelnienia poliuretanowe gwarantują długotrwałą szczelność, z opcją zamówienia wersji Viton dla wyższych temperatur i agresywnego środowiska.
- Maksymalne ciśnienie pracy: 10 bar
- Niewymagana stała smarowność
- Bardzo wytrzymała konstrukcja – odpowiednia do intensywnej eksploatacji przemysłowej
Możliwość dopasowania i kompatybilność
Siłownik pneumatyczny zgodny z normą ISO 6432 umożliwia łatwą wymianę i integrację z osprzętem różnych producentów. Zaleca się osobne zamówienie nakrętki montażowej (GM) na pokrywę. Model sprawdzi się jako zamiennik dla najpopularniejszych produktów na rynku o identycznych parametrach, takich jak DNSU-20-200-P-A, CD85N20200B, 24N2A20A200, 1120200200XP czy CADD-020-0200-M.
