Dane techniczne
| UWAGA! | Nakrętki należy zamawiać osobno |
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -10 °C ÷ +80 °C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal nierdzewna AISI 303 |
| Standard | ISO 6432 dla średnic tłoka D16-25 |
| Tuleja | stal nierdzewna AISI 304 |
| Uszczelnienia | poliuretan(na zamówienie Viton) |
| Zakres średnic | Ø16 do Ø63 |
| Średnica | 20 mm |
| SKOK | 25 |
| A | M8 |
| A1 | 8 |
| B | M22x1,5 |
| C | 16 |
| CH | 7 |
| D | 27 |
| E | 8 |
| F | 20 |
| G | G1/8 |
| K | 24 |
| K+SKOK | 49 |
| L | 20 |
| M | 131 |
| M+2xSKOK | 181 |
| N | 12 |
| P | 67 |
| P+SKOK | 92 |
| R | 95 |
| R+2xSKOK | 145 |
Siłownik pneumatyczny okrągły ISO 6432 D20x25 – jednostronnego działania

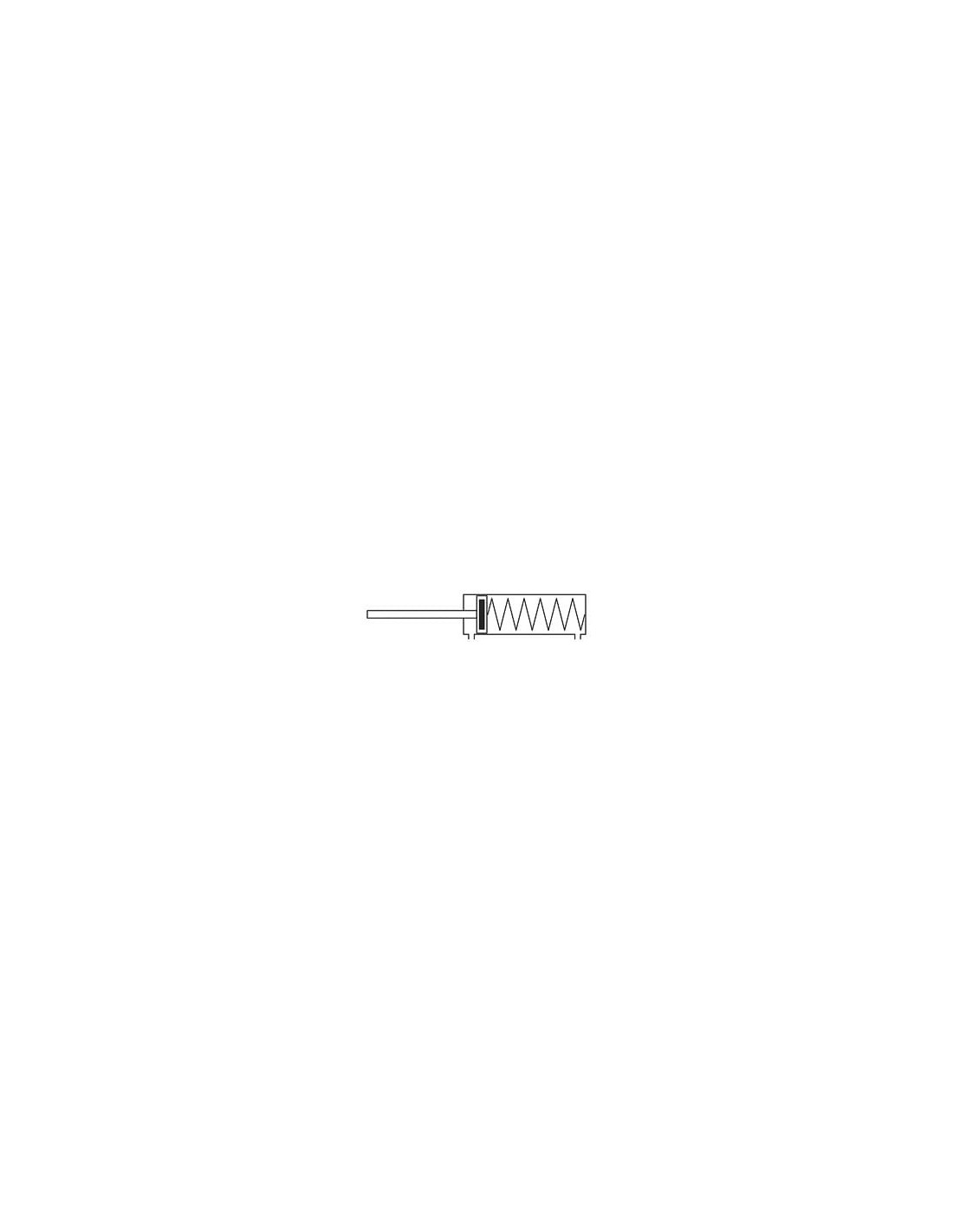

Siłownik pneumatyczny okrągły zgodny z normą ISO 6432 to niezawodne rozwiązanie do wielu zastosowań przemysłowych, gdzie wymagana jest precyzyjna i powtarzalna praca oraz niewielkie gabaryty. Model D20x25 o średnicy tłoka 20 mm i skoku 25 mm został zaprojektowany do pracy jednostronnej – wysuw tłoczyska realizowany jest za pomocą sprężyny, co czyni go szczególnie przydatnym w sytuacjach, gdzie konieczne jest automatyczne pozycjonowanie powrotne po zaniku ciśnienia.
Najważniejsze zalety siłownika pneumatycznego ISO 6432 D20x25
- Kompaktowa budowa – okrągły kształt oraz mała masa umożliwiają montaż w ograniczonych przestrzeniach.
- Trwałe materiały – tuleja wykonana ze stali nierdzewnej AISI 304, tłoczysko ze stali nierdzewnej AISI 303, a pokrywy z anodowanego aluminium zapewniają wysoką odporność na korozję oraz uszkodzenia mechaniczne.
- Prosta obsługa – smarowanie nie jest wymagane, co ułatwia eksploatację urządzenia.
- Doskonała szczelność – wysokiej jakości uszczelnienia poliuretanowe (dostępna wersja z Vitonem na zamówienie).
- Standard montażowy ISO 6432 – pozwala na łatwą integrację z istniejącymi systemami pneumatycznymi.
- Szeroki zakres temperatur pracy – możliwość pracy w warunkach od -10°C do +80°C (lub do +150°C dla wersji z uszczelnieniem Viton).
Typowe zastosowania i możliwości wykorzystania
Siłownik jednostronnego działania D20x25 sprawdza się wszędzie tam, gdzie wymagana jest szybka i powtarzalna praca w ograniczonej przestrzeni montażowej. Zastosowanie sprężyny powrotnej pozwala na wykorzystanie w aplikacjach, gdzie po wykonaniu ruchu roboczego tłoczysko musi automatycznie wracać do pozycji wyjściowej. Typowe zastosowania obejmują:
- Automatyzacja procesów montażowych i pakujących
- Przemysł spożywczy i farmaceutyczny (odporność na korozję)
- Sterowanie zaworami i klapami
- Zastosowanie w maszynach przemysłowych i urządzeniach laboratoryjnych
- Przenoszenie, pozycjonowanie oraz podnoszenie niewielkich ładunków
Informacje techniczne i kompatybilność
Siłownik ISO 6432 D20x25 zapewnia długą i bezawaryjną pracę przy zastosowaniu przefiltrowanego sprężonego powietrza w zakresie ciśnień 1-10 bar. Dzięki uniwersalnemu przyłączu oraz standardowym wymiarom montażowym możliwy jest montaż w różnych konfiguracjach aplikacyjnych. Mechaniczna amortyzacja wpływa na wydłużenie trwałości siłownika oraz bezpieczeństwo pracy. Warto pamiętać, że nakrętki należy zamawiać osobno.
Siłownik pneumatyczny ISO 6432 to wybór gwarantujący niezawodność, trwałość oraz wysoką kulturę pracy w nowoczesnych układach automatyki przemysłowej.
