Dane techniczne
| Materiał korpusu | Zeliwo GJL 250 |
| Materiał dysku | Stal nierdzewna AISI 316 |
| Uszczelnienia | EPDM |
| Ciśnienie robocze | max. 16 bar |
| Temperatura pracy | -10 do +100 °C |
| Główne cechy | Zawory zwrotne motylkowe, wykonanie PN16, typ Fig.407 |
| Zastosowanie i medium | W instalacjach ogrzewania i klimatyzacji (HVAC), dystrybucji i uzdatnianiu wody, przepompowniach oraz do zastosowań przemysłowych. Mogą być montowane pionowo i poziomo. Nie nadają się do pary |
| Certyfikaty | Deklaracja zgodności, Certyfikat CE, Atest higieniczny PZH do wody |
| Uwaga | W sprawie większego rozmiaru skontaktuj się z nami |

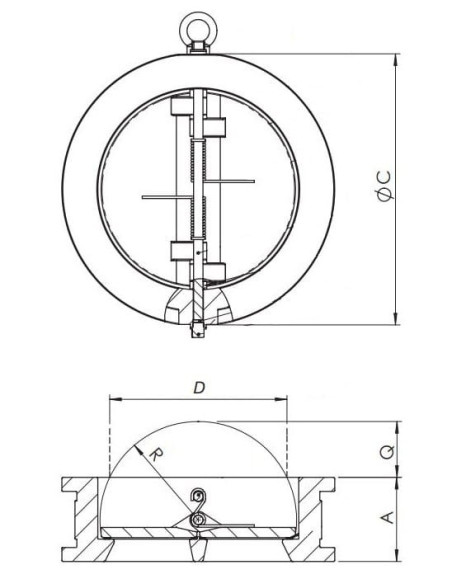

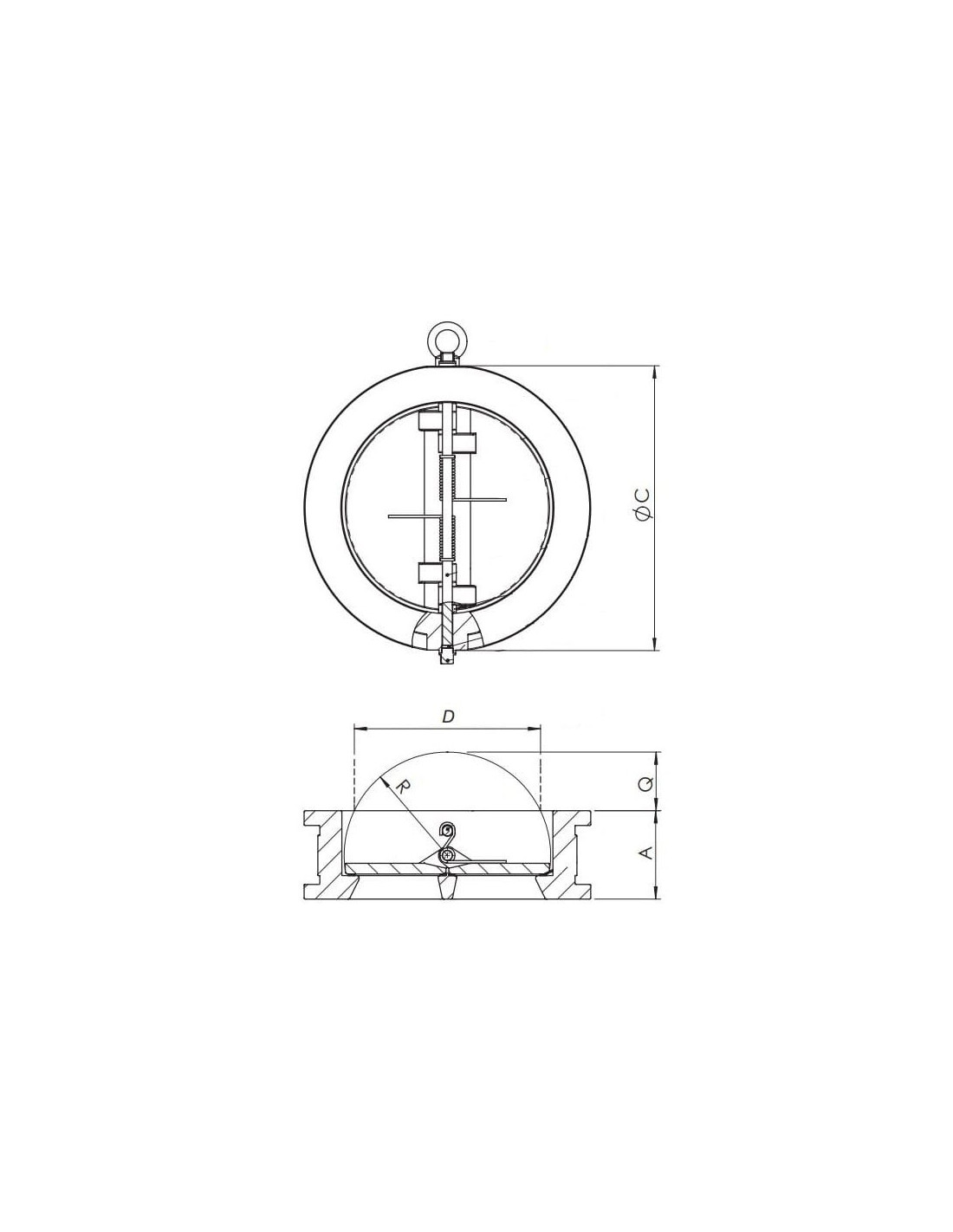

| DN | DN200 |
| A | 89 mm |
| C | 273 mm |
| D | 197 mm |
| R | 102,5 mm |
| Q | 69,6 mm |
| Waga | 14,4 kg |

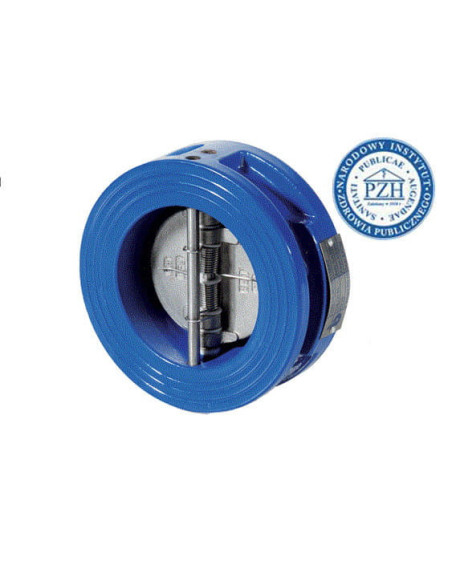

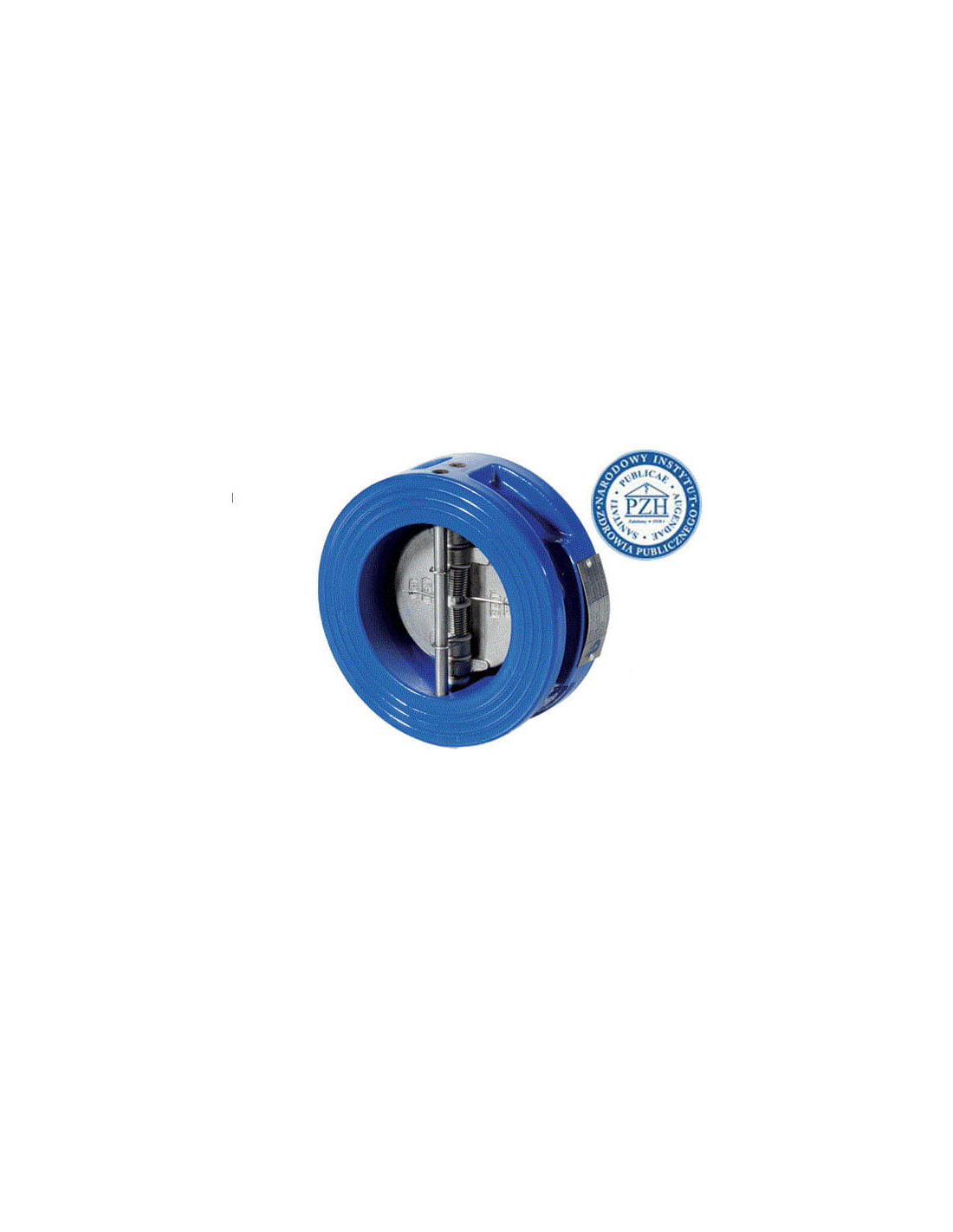

Zawór zwrotny międzykołnierzowy motylkowy DN200 PN16 – optymalne rozwiązanie dla instalacji HVAC i przemysłowych
Zawór zwrotny międzykołnierzowy motylkowy DN200 PN16 to nowoczesny element armatury przemysłowej, dedykowany do pracy w sieciach wodociągowych, instalacjach grzewczych, klimatyzacyjnych oraz różnorodnych systemach technologicznych. Dzięki solidnej konstrukcji korpusu z żeliwa GJL 250 oraz klapkom ze stali nierdzewnej AISI 316, zawór gwarantuje wysoką trwałość oraz odporność na korozję i czynniki zewnętrzne.
Najważniejsze zalety zaworu zwrotnego motylkowego DN200 PN16
- Kompaktowa budowa międzykołnierzowa – szybki i łatwy montaż zarówno w pozycji pionowej, jak i poziomej, umożliwia instalację w ograniczonych przestrzeniach.
- Wysoka szczelność – zastosowanie uszczelnienia EPDM gwarantuje skuteczną ochronę przed przeciekami, nawet przy zmiennych warunkach pracy.
- Odporność na agresywne media – klapki wykonane ze stali nierdzewnej 316 sprawdzają się nie tylko w instalacjach wodnych, ale także przy lekkich mediach chemicznych.
- Elastyczność zastosowania – możliwość pracy w szerokim zakresie temperatur od -10°C do +100°C oraz pod ciśnieniem do 16 bar czyni zawór uniwersalnym rozwiązaniem dla wielu instalacji.
Typowe zastosowania zaworu zwrotnego motylkowego DN200 PN16
Zawory zwrotne typu motylkowego są powszechnie wykorzystywane:
- w instalacjach ogrzewania i klimatyzacji (HVAC), jako zabezpieczenie przed cofaniem się medium,
- w przemysłowych przepompowniach wody oraz w systemach uzdatniania i dystrybucji wody,
- w sieciach technologicznych zakładów przemysłowych, gdzie niezbędna jest niezawodna ochrona przed cofnięciem płynu,
- w instalacjach wymagających certyfikatów higienicznych i zgodności z normami bezpieczeństwa – produkt posiada Certyfikat CE oraz atest PZH, co umożliwia stosowanie go w instalacjach z wodą pitną.
Budowa zaworu zwrotnego motylkowego DN200 PN16
Konstrukcja zaworu opiera się na obudowie z żeliwa GJL 250 oraz klapkach sprężynowych ze stali nierdzewnej 316, co zapewnia wysoką odporność na zużycie mechaniczne i długą żywotność urządzenia. Uszczelka EPDM dodatkowo zabezpiecza system przed stratami cieczy i umożliwia zastosowanie w różnorodnych aplikacjach. Zawór wyposażony jest w dwa skrzydła otwierające się pod wpływem przepływu medium, co minimalizuje opory przepływu.
Bezpieczne użytkowanie i zgodność z normami
Zawór zwrotny motylkowy DN200 PN16 posiada deklarację zgodności oraz atest higieniczny PZH, co pozwala na jego stosowanie w instalacjach przeznaczonych do wody pitnej oraz w aplikacjach wymagających szczególnej czystości medium. Produkt jest zgodny z wymaganiami normy PN16 oraz fig. 407 dla zaworów zwrotnych motylkowych.
Praktyczne wskazówki montażowe
Zawór zwrotny motylkowy DN200 PN16 może być montowany zarówno w układach pionowych, jak i poziomych. Z uwagi na szerokość i niewielką masę (14,4 kg), instalacja jest szybka i wygodna. Nie zaleca się stosowania zaworu do pary wodnej. W przypadku potrzeby większych rozmiarów zaleca się kontakt z dostawcą.
