Dane techniczne
| Materiał korpusu | Żeliwo GG40 |
| Materiał dysku | AISI 316 |
| Dźwignia | Aluminium |
| Podkładka | Stal węglowa ocynkowana |
| Tuleja | PTFE |
| Materiał pierścienia | Stal sprężynowa |
| O-ring | FKM |
| Materiał śruby | Stal węglowa ocynkowana |
| Materiał trzpienia | AISI 320 |
| Uszczelnienia | NBR |
| Ciśnienie robocze | 16 bar |
| Temperatura pracy | -10 do +80°C |
| Medium | Sprężone powietrze, woda, oleje |

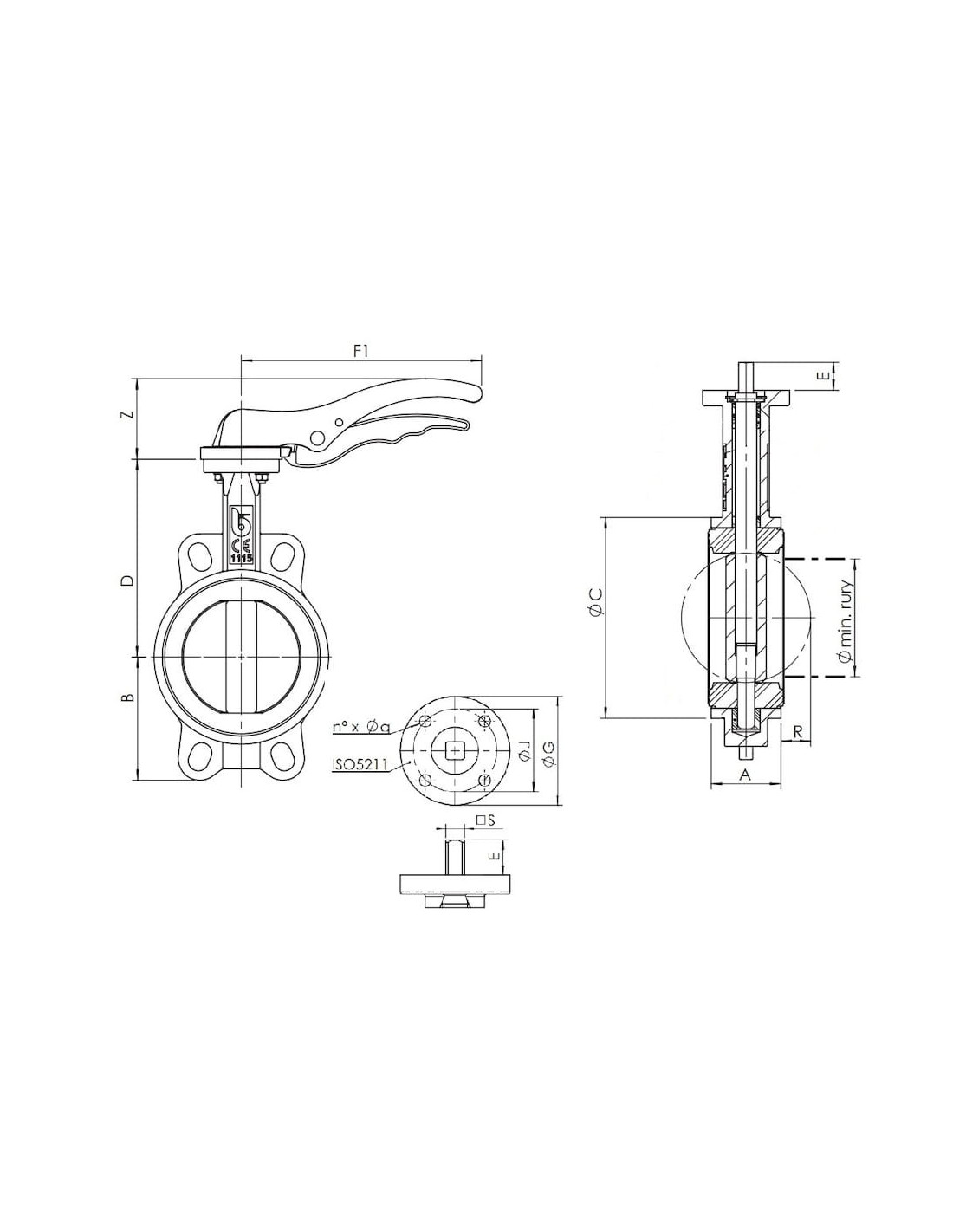

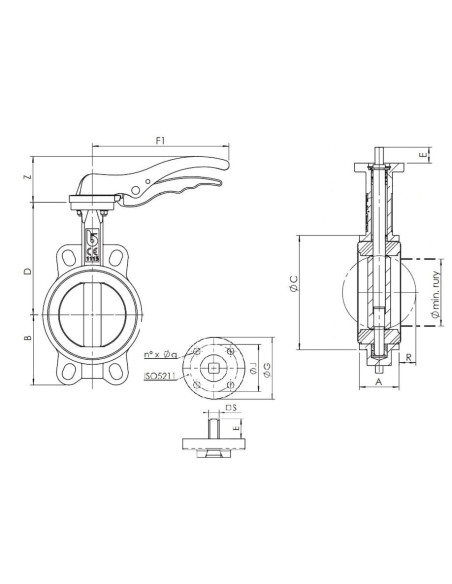

| DN | 80 |
| A | 46 |
| B | 70 |
| E | 21 |
| J | 50 |
| F1 | 206 |
| D | 150 |
| ØC | 118 |
| G | 65 |
| S | 11 |
| Z | 69 |
| Ø min. rury | 65 |
| R | 17 |
| Waga | 3,2 kg |
| n x q | 4x7 |

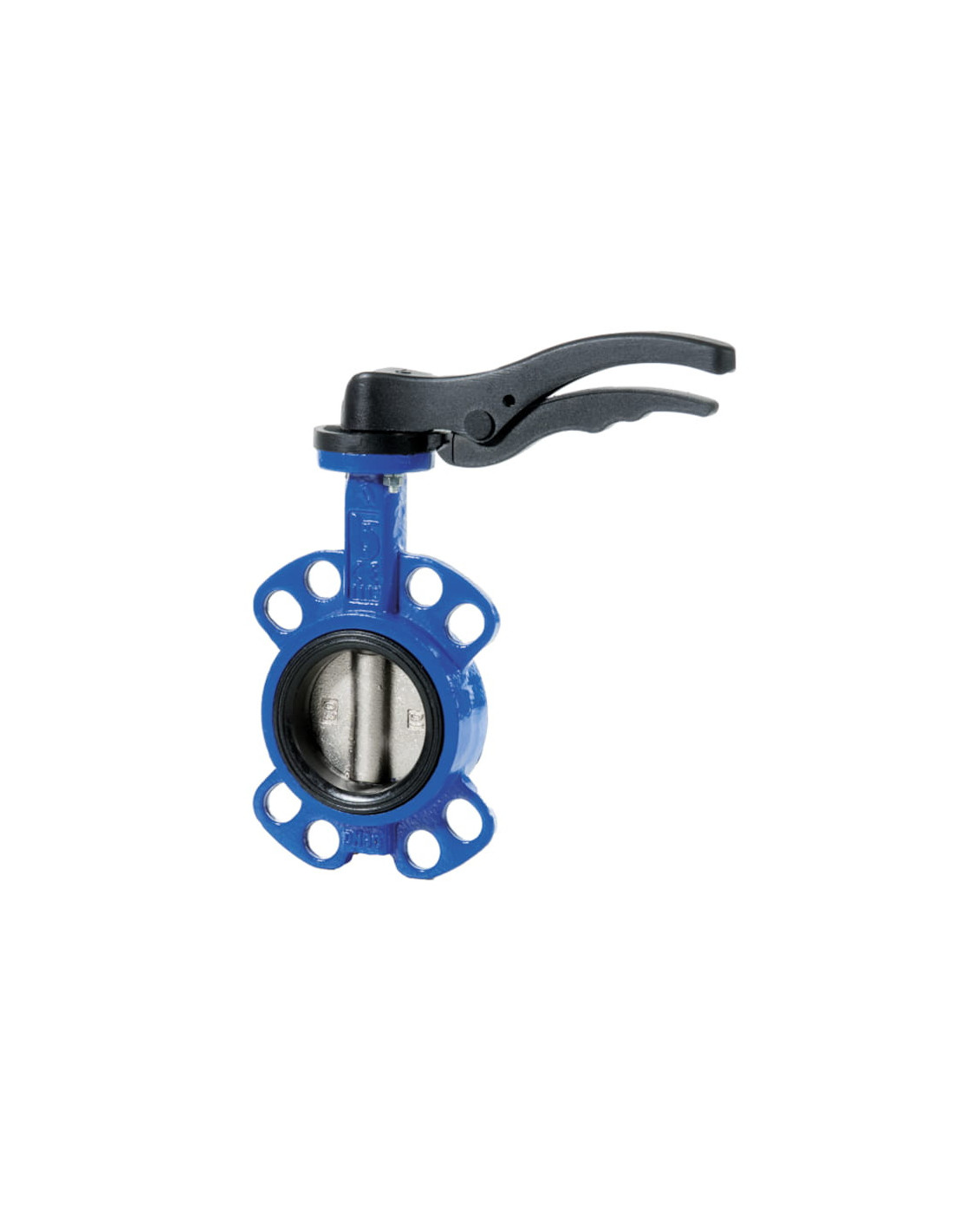

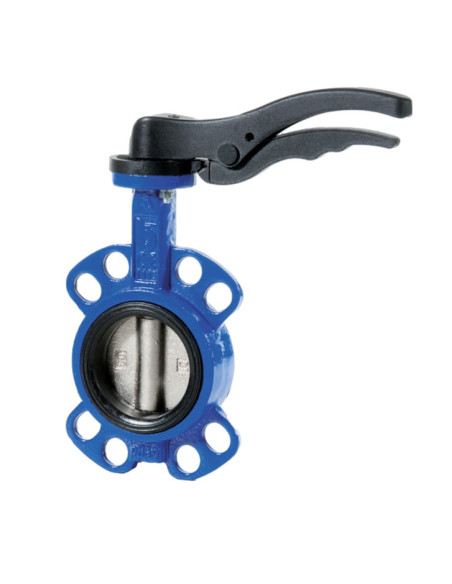

Zawór klapowy żeliwny DN80 PN16 WAFER – uniwersalne rozwiązanie do instalacji przemysłowych
Zawór klapowy żeliwny DN80 PN16 typ WAFER to wytrzymały i precyzyjny element armatury przemysłowej, przeznaczony do montażu w rurociągach o średnicy nominalnej 80 mm. Korpus wykonany z wysokogatunkowego żeliwa GG40 oraz dysk z kwasoodpornej stali nierdzewnej AISI 316 gwarantują odporność na działanie czynników agresywnych i zapewniają długotrwałą, bezawaryjną pracę. Uszczelnienie z elastomeru NBR pozwala na uniwersalne zastosowanie w wielu sektorach przemysłu.
Najważniejsze zalety zaworu klapowego żeliwnego DN80
- Wysoka odporność na korozję dzięki zastosowaniu elementów ze stali nierdzewnej i żeliwa sferoidalnego.
- Uniwersalność zastosowania – odpowiedni do sprężonego powietrza, wody i olejów.
- Szybka i łatwa obsługa ręczna dzięki ergonomicznej aluminiowej dźwigni.
- Kompatybilność z popularnymi standardami montażu kołnierzy (typ WAFER).
- Trwałe uszczelnienia na bazie NBR zapewniają szczelność nawet przy intensywnej eksploatacji.
- Przystosowany do pracy w szerokim zakresie ciśnień (do 16 bar) i temperatur (-10°C do +80°C).
Typowe zastosowania zaworu motylkowego DN80 PN16 WAFER
Zawór klapowy DN80 PN16 znajduje zastosowanie w instalacjach wodnych, grzewczych, klimatyzacyjnych oraz systemach transportu mediów przemysłowych. Często wykorzystywany jest w:
- przemysłowych sieciach dystrybucyjnych wody i powietrza,
- instalacjach technologicznych,
- systemach zasilania obiegów chłodniczych i grzewczych,
- procesach przesyłu olejów oraz innych cieczy neutralnych względem NBR,
- wodociągach i instalacjach przemysłu spożywczego oraz chemicznego (z zastosowaniem stali AISI 316 i uszczelnienia NBR).
Budowa i funkcjonalność – zawór klapowy z dźwignią
Zwarta konstrukcja typu WAFER pozwala na zabudowę pomiędzy kołnierzami rurociągu, co ułatwia montaż nawet w ograniczonej przestrzeni. Dzięki aluminiowej dźwigni obsługa zaworu jest szybka i wygodna – umożliwia płynną regulację przepływu medium oraz pełne zamknięcie systemu. Zastosowane materiały, takie jak stal kwasoodporna, żeliwo sferoidalne, PTFE, NBR oraz FKM, czynią ten zawór przemyślanym rozwiązaniem do wymagających instalacji, gdzie istotne są trwałość i niezawodność.
Korzyści z wyboru zaworu klapowego żeliwnego DN80
- Wyjątkowa trwałość – odporność na obciążenia mechaniczne i chemiczne.
- Możliwość pracy w różnych warunkach – szeroki zakres temperatur i ciśnień.
- Niewielka masa (3,2 kg) ułatwiająca transport oraz montaż.
- Prosta konstrukcja zapewniająca łatwość serwisowania i eksploatacji.
Zawór klapowy DN80 PN16 WAFER to sprawdzone rozwiązanie do precyzyjnego sterowania przepływem w instalacjach wodnych, powietrznych oraz olejowych. Solidna konstrukcja, odporność na czynniki zewnętrzne oraz łatwość obsługi czynią go niezastąpionym elementem współczesnych systemów rurociągowych.
