Dane techniczne
| Ciśnienie robocze | 0,3 do 10 bar |
| Temperatura pracy | od -20 do +80 °C |
| Uszczelka | NBR, PU |
| Medium | sprężone powietrze |
| Materiał sprężyny | stal |
| Materiał korpusu | mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie, minimalna ilość zamówienia wynosi 5 sztuk |

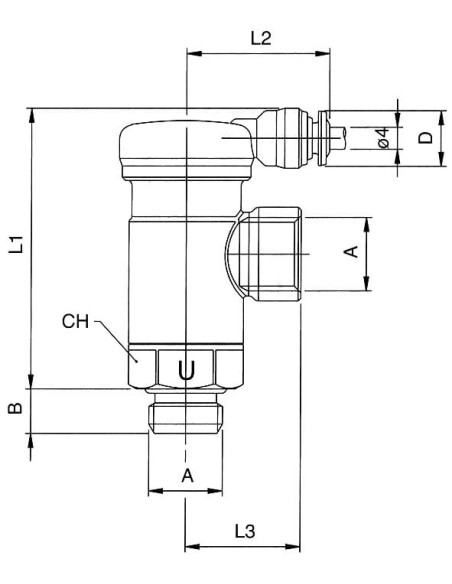

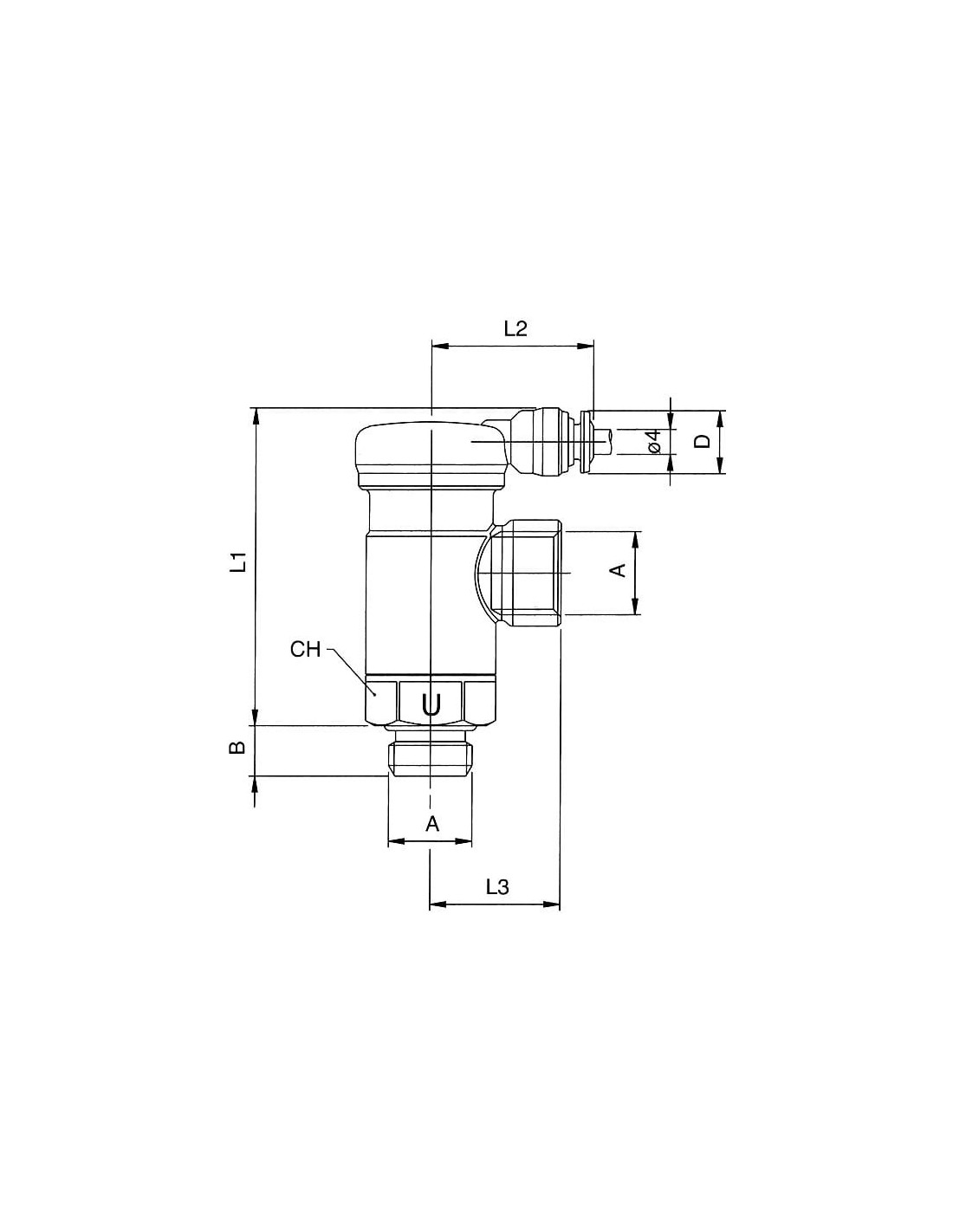

| A | 1/4 |
| B | 8 |
| L1 | 50,5 |
| L2 | 25 |
| L3 | 20,5 |
| CH | 18 |
| D | 11 |

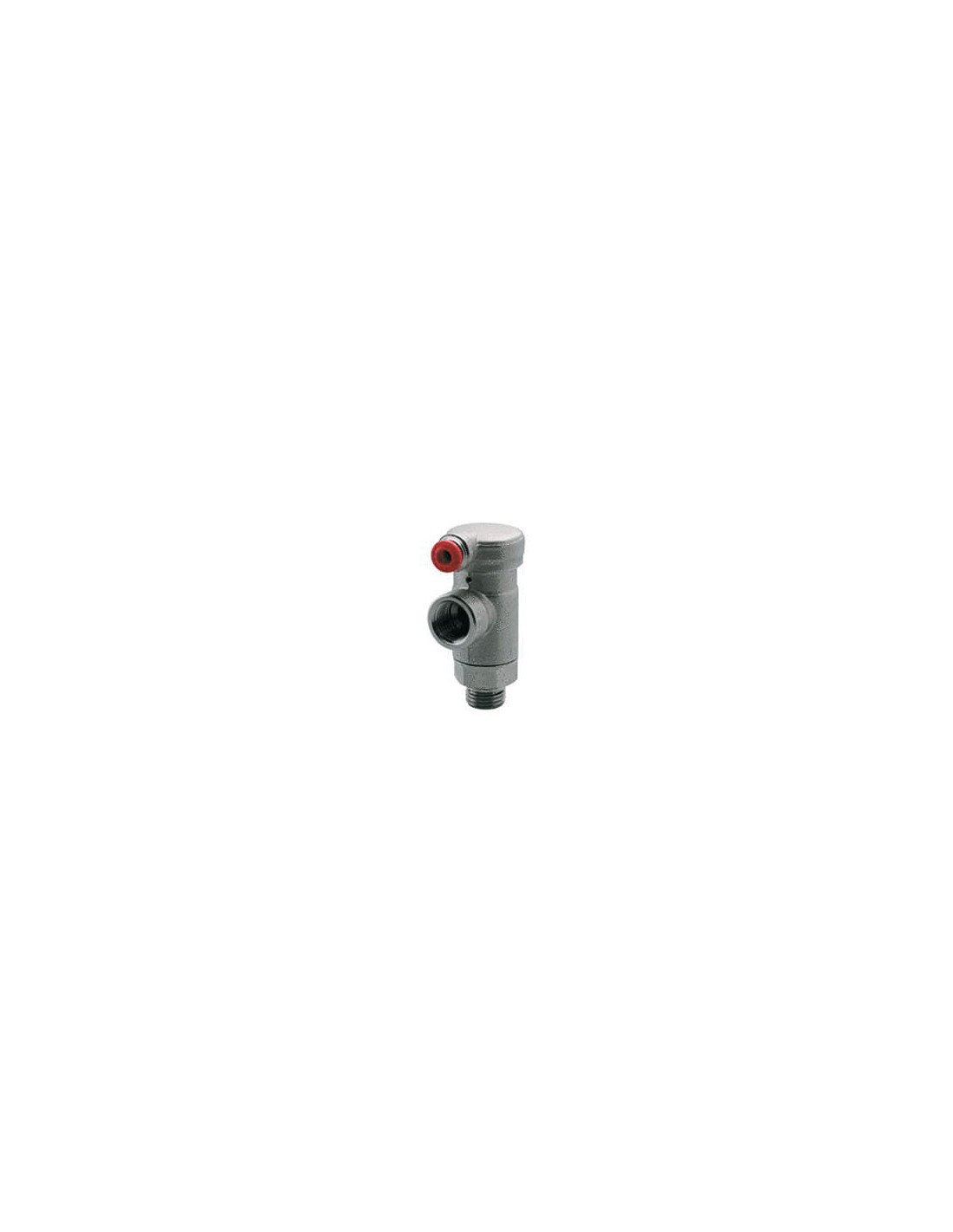

Zawór zwrotny pneumatyczny sterowany odcinający G 1/4 – przeznaczenie i zastosowanie
Zawór zwrotny pneumatyczny sterowany odcinający G 1/4 to element automatyki pneumatycznej, stosowany w instalacjach sprężonego powietrza wszędzie tam, gdzie istotne jest bezpieczne i precyzyjne odcinanie przepływu medium. Dzięki możliwości zewnętrznego sterowania zawór umożliwia łatwe kontrolowanie przepływu i pełni kluczową rolę w układach ochronnych oraz sterujących.
Charakterystyka zaworu zwrotnego pneumatycznego G 1/4
Produkt wykonany z niklowanego mosiądzu gwarantuje zwiększoną odporność na korozję oraz długą żywotność w wymagających warunkach przemysłowych. Uszczelnienia typu NBR i PU zapewniają wysoką szczelność oraz niezawodne działanie nawet w niskich i wysokich temperaturach pracy. Zawór przeznaczony jest do pracy w zakresie ciśnienia od 0,3 do 10 bar oraz temperatur od -20 do +80°C.
Zalety stosowania pneumatycznych zaworów zwrotnych sterowanych
- Bezpieczne odcinanie przepływu sprężonego powietrza w instalacjach pneumatycznych
- Wysoka precyzja działania – możliwość zdalnego sterowania przepływem medium
- Odporność na zużycie dzięki solidnej konstrukcji z niklowanego mosiądzu
- Łatwa integracja z istniejącymi systemami pneumatycznymi dzięki uniwersalnemu gwintowi G 1/4
- Szeroki zakres temperatur pracy – możliwość zastosowania w różnych warunkach przemysłowych
Typowe zastosowania zaworu zwrotnego sterowanego G 1/4
Zawór zwrotny pneumatyczny sterowany odcinający z gwintem G 1/4 (GZ/GW) znajduje zastosowanie w:
- instalacjach pneumatycznych maszyn i urządzeń
- systemach bezpieczeństwa i ochrony instalacji
- automatyzacji procesów produkcyjnych
- układach sterowania i odcinania dopływu sprężonego powietrza
- systemach kontroli ciśnienia w liniach technologicznych
To uniwersalne rozwiązanie dla przemysłu, motoryzacji, automatyki oraz wszelkich aplikacji wymagających skutecznego sterowania przepływem sprężonego powietrza.
Opis konstrukcji i działania – schematy oraz rysunki techniczne
Kompaktowa budowa zaworu zwrotnego pozwala na montaż nawet w miejscach o ograniczonej przestrzeni. Schemat wewnętrzny zaworu umożliwia przepływ powietrza tylko w jednym kierunku, a po podaniu sygnału sterującego zawór zostaje odcięty, blokując przepływ medium. Solidny korpus oraz odpowiednio dobrana sprężyna ze stali zapewniają niezawodność i wydajność w każdej aplikacji.
Informacje dodatkowe
W przypadku konieczności złożenia większego zamówienia minimalna ilość przy braku magazynowym wynosi 5 sztuk. Zaleca się stosowanie zaworu w instalacjach pracujących na sprężone powietrze.
