Dane techniczne
| Materiał | Mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 301 |
| Medium | Sprężone powietrze, próżnia, woda lub para wodna. |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C (NBR), -40°C do +130°C (EPDM) |
| O-Ring | NBR (EPDM na zapytanie) |
| Pierścień zabezpieczający | Mosiądz niklowany |
| Wąż | 6 mm |

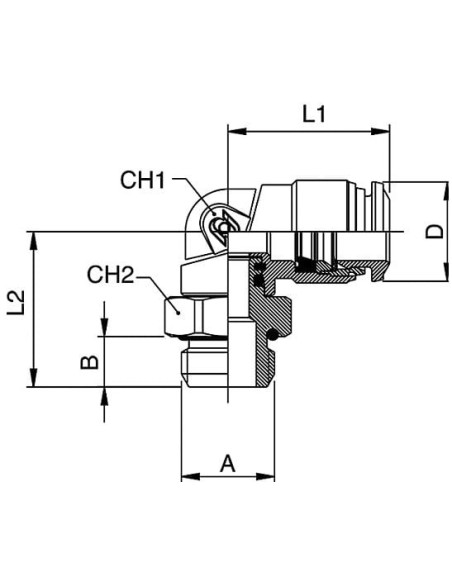

| A | M5 |
| B | 3,5 |
| L1 | 21 |
| L2 | 20 |
| CH1 | 11 |
| CH2 | 11 |
| D | 12,5 |
Złączka pneumatyczna wtykowa kątowa obrotowa M5 GZ do węża 6 mm – mosiądz niklowany
Złączka pneumatyczna wtykowa kątowa obrotowa M5 GZ to wysokiej jakości element przeznaczony do szybkiego i bezpiecznego łączenia przewodów pneumatycznych o średnicy 6 mm. Wykonana z trwałego mosiądzu niklowanego, zapewnia długotrwałą odporność na korozję oraz uszkodzenia mechaniczne, co czyni ją idealnym rozwiązaniem dla przemysłowych i warsztatowych układów pneumatycznych.
Zalety złączki pneumatycznej kątowej fi 6 mm M5 GZ
- Konstrukcja obrotowa – umożliwia ruch w płaszczyźnie kątowej, zapewniając elastyczność montażu oraz dostosowanie do różnych układów przewodów.
- Wytrzymałość na wysokie ciśnienia – sprawdzi się w instalacjach pracujących w szerokim zakresie ciśnień, od -0,99 do +20 bar.
- Szeroki zakres temperatur pracy – odporność na temperatury od -20°C do +80°C (uszczelnienie NBR), z możliwością zastosowania uszczelnienia EPDM przy wyższych temperaturach, aż do +130°C.
- Uniwersalne medium – złączka nadaje się do pracy ze sprężonym powietrzem, próżnią, wodą oraz parą wodną.
- Łatwy i szybki montaż – zastosowanie wtykowego systemu pozwala na błyskawiczne podłączanie i rozłączanie przewodów.
- Odpowiednie uszczelnienie – pierścień zaciskowy wykonany ze stali nierdzewnej AISI 301 gwarantuje szczelność i odporność na zużycie.
Typowe zastosowania i możliwości wykorzystania
Złączka pneumatyczna wtykowa kątowa obrotowa M5 GZ znajduje zastosowanie w:
- Przemysłowych instalacjach pneumatycznych
- Systemach automatyki i sterowania
- Liniach montażowych oraz produkcyjnych
- Warsztatach samochodowych i serwisowych
- Układach transportu mediów (sprężone powietrze, woda, para wodna)
Dzięki wysokiej jakości materiałom oraz precyzyjnemu wykonaniu złączka M5 GZ do węża fi 6 mm gwarantuje niezawodność nawet w wymagających warunkach eksploatacji.
Konstrukcja i kompatybilność
Obrotowa konstrukcja kątowa pozwala na montaż w miejscach o ograniczonej przestrzeni oraz minimalizuje ryzyko uszkodzenia przewodów podczas pracy. Złączka jest kompatybilna z typowymi przewodami pneumatycznymi o średnicy 6 mm oraz systemami z przyłączem M5 GZ, co zdecydowanie poszerza spektrum jej zastosowań w różnych branżach przemysłu.
