Dane techniczne
| Materiał | Mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 301 |
| Medium | Sprężone powietrze, próżnia, woda lub para wodna. |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C (NBR), -40°C do +130°C (EPDM) |
| O-Ring | NBR (EPDM na zapytanie) |
| Pierścień zabezpieczający | Mosiądz niklowany |

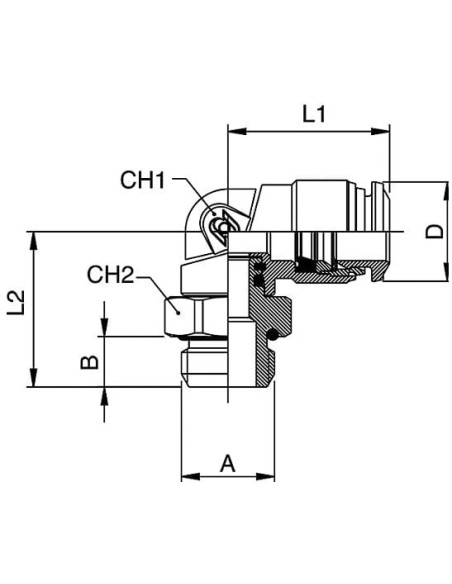

| Wąż | 4 mm |
| A | M5 |
| B | 3,5 |
| L1 | 18 |
| L2 | 17,5 |
| CH1 | 9 |
| CH2 | 8 |
| D | 10 |
Złączka pneumatyczna wtykowa kątowa obrotowa M5 GZ do węża fi 4 mm – mosiądz niklowany
Złączka pneumatyczna wtykowa kątowa obrotowa M5 GZ przeznaczona jest do szybkiego i pewnego podłączania węży pneumatycznych o średnicy 4 mm w systemach sprężonego powietrza oraz w innych instalacjach technicznych. Obrotowa konstrukcja umożliwia elastyczne ustawienie węża, co skutecznie ogranicza naprężenia i przeciwdziała zginaniu, zwiększając żywotność komponentów instalacji.
Złącza pneumatyczna M5 GZ do sprężonego powietrza, wody i pary wodnej
Produkt wykonany z mosiądzu niklowanego charakteryzuje się wysoką odpornością na korozję oraz niezawodnością nawet w trudnych warunkach przemysłowych. Stal nierdzewna AISI 301 zastosowana do produkcji pierścienia zaciskowego zapewnia szczelność połączenia oraz jędrne trzymanie węża, co wpływa na bezpieczeństwo użytkowania.
Najważniejsze zalety złączki kątowej obrotowej M5 GZ
- Możliwość obrotu – poprawia ergonomię pracy oraz zabezpiecza wąż przed skręceniem.
- Wysoka odporność chemiczna i mechaniczna dzięki zastosowaniu materiałów o podwyższonej trwałości.
- Uniwersalne zastosowanie – nadaje się do sprężonego powietrza, próżni, wody oraz pary wodnej.
- Szeroki zakres ciśnienia roboczego – od -0,99 do +20 bar, co pozwala na pracę w wielu aplikacjach.
- Szczelność połączenia dzięki uszczelnieniom O-Ring z NBR (lub EPDM na zamówienie).
Typowe zastosowania złączki pneumatycznej M5 GZ do węża 4 mm
Złączka kątowa obrotowa sprawdza się w instalacjach automatyki przemysłowej, napędach pneumatycznych, maszynach i liniach produkcyjnych, a także w laboratoriach, systemach próżniowych oraz w układach podających wodę lub parę wodną. Dzięki standardowemu gwintowi M5 GZ nadaje się do łączenia różnorodnych komponentów w systemach o wysokiej precyzji.
Wytrzymałość i funkcjonalność połączenia w pneumatyce
Możliwość pracy w szerokim zakresie temperatur oraz przy wysokim ciśnieniu umożliwia stosowanie złączki zarówno w przemyśle, jak i w serwisach technicznych wymagających niezawodnych rozwiązań do szybkiego montażu. Obrotowa konstrukcja ogranicza ryzyko uszkodzeń mechanicznych oraz zwiększa bezpieczeństwo eksploatacji.
