Dane techniczne
| Materiał | Mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 301 |
| Medium | Sprężone powietrze, próżnia, woda lub para wodna. |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C (NBR), -40°C do +130°C (EPDM) |
| O-Ring | NBR (EPDM na zapytanie) |
| Pierścień zabezpieczający | Mosiądz niklowany |
| Wąż | 4 mm |
| A | G1/4" |
| B | 7 |
| L1 | 18 |
| L2 | 18 |
| CH1 | 9 |
| CH2 | 16 |
| D | 10 |
Złączka pneumatyczna wtykowa kątowa obrotowa G 1/4 GZ do węża fi 4 mm – mosiądz niklowany
Złączka pneumatyczna wtykowa kątowa obrotowa G 1/4 GZ do węża o średnicy 4 mm, wykonana z wysokiej jakości mosiądzu niklowanego, to element przeznaczony do zastosowań w instalacjach pneumatycznych, gdzie kluczowe są trwałość, niezawodność oraz odporność na korozję.
Główne zastosowania złączki pneumatycznej G 1/4 GZ
Złączka pneumatyczna kątowa umożliwia szybkie i pewne połączenie przewodów pneumatycznych, szczególnie w miejscach trudno dostępnych lub wymagających obrotu złączki względem osi. Produkt jest wykorzystywany w wielu branżach, między innymi:
- Automatyka przemysłowa – do sterowania siłownikami i elementami wykonawczymi,
- Systemy pneumatyczne maszyn i urządzeń,
- Przemysł spożywczy, chemiczny (dzięki odporności materiałów),
- Warsztaty samochodowe i linie produkcyjne,
- Instalacje wody, pary oraz próżni.
Najważniejsze zalety złączki pneumatycznej wtykowej kątowej
- Obrotowa konstrukcja – zapewnia elastyczność montażu, minimalizując ryzyko uszkodzenia przewodu przy zmianie pozycji.
- Wytrzymałość na wysokie ciśnienia – zakres pracy od -0,99 do +20 bar umożliwia zastosowanie w szerokim spektrum instalacji pneumatycznych.
- Odporność na korozję – dzięki zastosowaniu niklowanego mosiądzu oraz pierścienia zaciskowego ze stali nierdzewnej AISI 301.
- Szybki montaż i demontaż – rozwiązanie wtykowe pozwala na łatwe połączenie i wymianę przewodów przez jedną osobę.
- Szczelność – O-ring z NBR (z możliwością zastosowania uszczelnień EPDM) gwarantuje wysoką szczelność instalacji.
Typowe media i zakres temperatur pracy
Uniwersalne zastosowanie złączki dzięki możliwości pracy ze sprężonym powietrzem, próżnią, wodą oraz parą wodną. Produkt pozostaje niezawodny w temperaturach od -20°C do +80°C (uszczelnienie NBR) oraz od -40°C do +130°C (uszczelnienie EPDM), co pozwala na wykorzystanie w środowiskach o wysokich wymaganiach temperaturowych.
Solidne wykonanie i precyzyjne wymiary

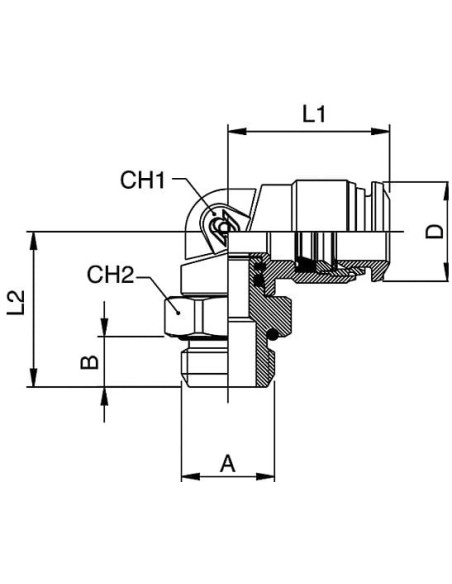

Kompaktowe wymiary, oznaczone na rysunku technicznym i w danych katalogowych (m.in. L1: 18 mm, L2: 18 mm, D: 10 mm), pozwalają na montaż w ograniczonych przestrzeniach. Gniazdo G1/4” gwarantuje kompatybilność ze standardowymi przewodami pneumatycznymi i akcesoriami.
Złączka pneumatyczna wtykowa kątowa obrotowa G 1/4 GZ do węża fi 4 mm to doskonały wybór dla instalacji, w których niezbędna jest niezawodność, szczelność oraz elastyczność montażu w kompaktowych, nowoczesnych systemach pneumatycznych.
