Dane techniczne
| Materiał | Mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 301 |
| Medium | Sprężone powietrze, próżnia, woda lub para wodna |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C (NBR), -40°C do +130°C (EPDM) |
| O-Ring | NBR (EPDM na zapytanie) |
| Pierścień zabezpieczający | Technopolimer |
| Opakowanie | 10 szt |
| Wąż | 14 mm |

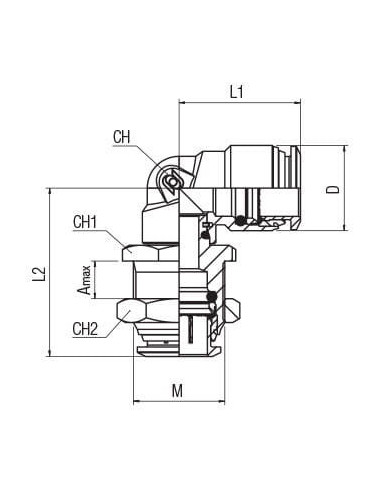

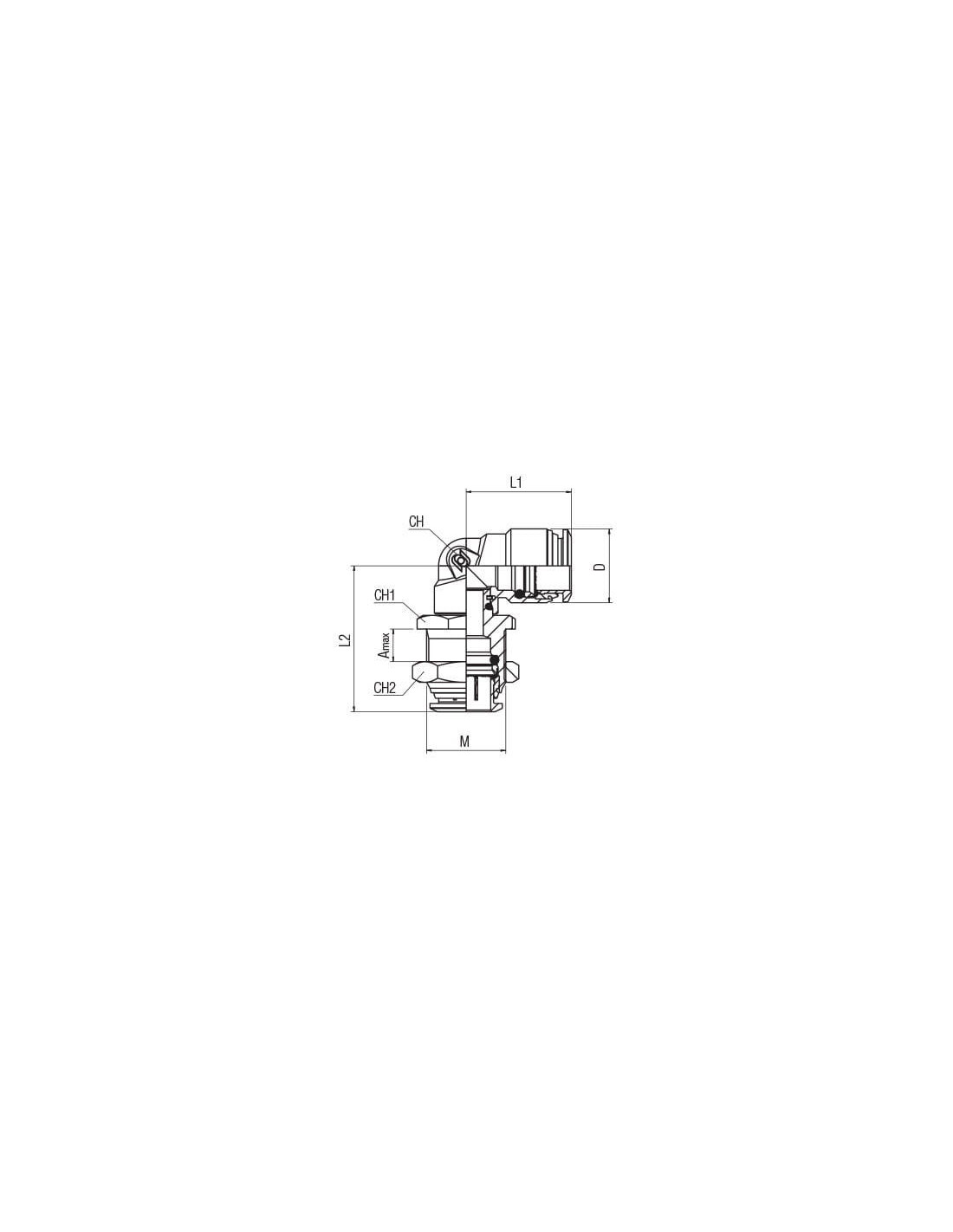

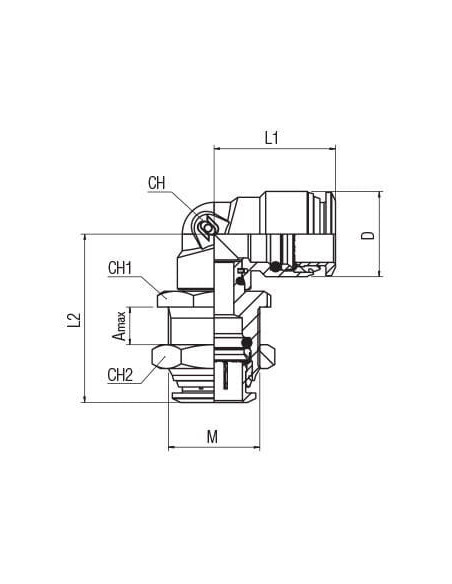

| A MAX | 9,5 |
| L1 | 30,5 |
| L2 | 43 |
| CH | 16 |
| CH1 | 25 |
| CH2 | 27 |
| D | 21,5 |
| M | M23x1 |

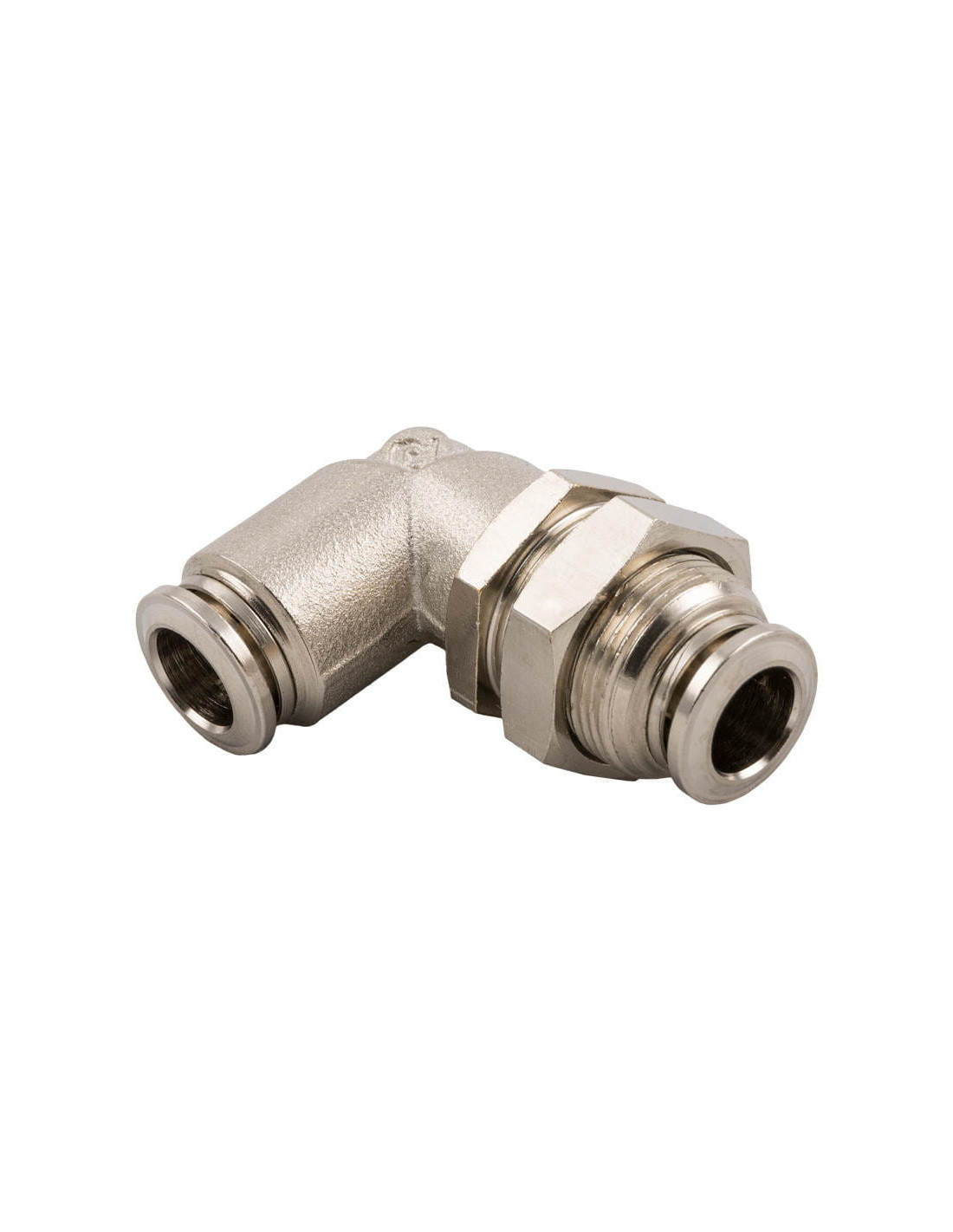

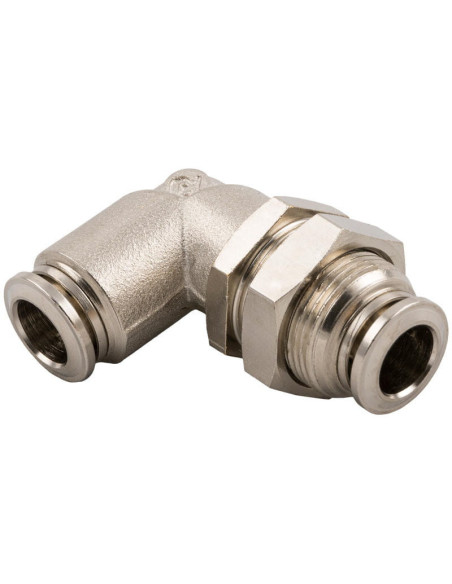

Złączka pneumatyczna wtykowa grodziowa kątowa M23x1 do węża fi 14 mm – mosiądz niklowany
Złączka pneumatyczna wtykowa grodziowa kątowa M23x1 przeznaczona jest do szybkiego i niezawodnego łączenia przewodów pneumatycznych o średnicy 14 mm. Wykonana z mosiądzu niklowanego, zapewnia wysoką odporność na korozję oraz długą żywotność, nawet w wymagających warunkach przemysłowych.
Profesjonalne połączenia pneumatyczne – zastosowanie złączki kątowej M23x1
Produkt ten dedykowany jest do montażu w instalacjach, gdzie niezbędne jest trwałe i szczelne połączenie przewodów w układach sprężonego powietrza, próżni, wody oraz pary wodnej. Dzięki konstrukcji kątowej, złączka umożliwia prowadzenie węża pod kątem prostym względem grodzi, co znacząco ułatwia tworzenie instalacji oraz pozwala zaoszczędzić miejsce w szafach sterowniczych, maszynach, urządzeniach produkcyjnych oraz pojazdach przemysłowych.
Zalety i cechy wyróżniające złączkę pneumatyczną M23x1
- Materiał korpusu: mosiądz niklowany – odporny na korozję oraz uszkodzenia mechaniczne
- Pierścień zaciskowy: stal nierdzewna AISI 301 – trwałe i pewne mocowanie przewodu
- Uszczelnienie: O-Ring z NBR (lub na życzenie z EPDM) – szczelność gwarantowana nawet w szerokim zakresie temperatur
- Zakres ciśnienia roboczego: od -0,99 do +20 bar – możliwość pracy zarówno w próżni, jak i pod wysokim ciśnieniem
- Temperatura pracy: szeroki zakres temperatur w zależności od rodzaju uszczelki
- Kątowa konstrukcja grodziowa – idealna do montażu w ograniczonych przestrzeniach
- Szybki montaż i demontaż przewodów dzięki intuicyjnemu systemowi wtykowemu
Typowe zastosowania złączek pneumatycznych kątowych do węża 14 mm
Złączki pneumatyczne grodziowe kątowe znajdują zastosowanie w układach automatyki przemysłowej, instalacjach sprężonego powietrza, urządzeniach laboratoryjnych, systemach chłodniczych, liniach produkcyjnych oraz maszynach, gdzie wymagana jest szybka wymiana lub serwis przewodów, a także w przypadkach ograniczonej przestrzeni montażowej.
Wysoka jakość wykonania oraz uniwersalność montażu czynią tę złączkę niezawodnym rozwiązaniem w wymagających środowiskach przemysłowych, zapewniając szczelność, trwałość i bezpieczeństwo pracy instalacji pneumatycznych oraz hydraulicznych.
