Dane techniczne
| Materiał | Mosiądz niklowany / technopolimer |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Uszczelka | NBR 70 |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 304 |
| Medium | Sprężone powietrze, próżnia |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C |
| Pierścień zabezpieczający | Technopolimer |
| Wąż | 5 mm |

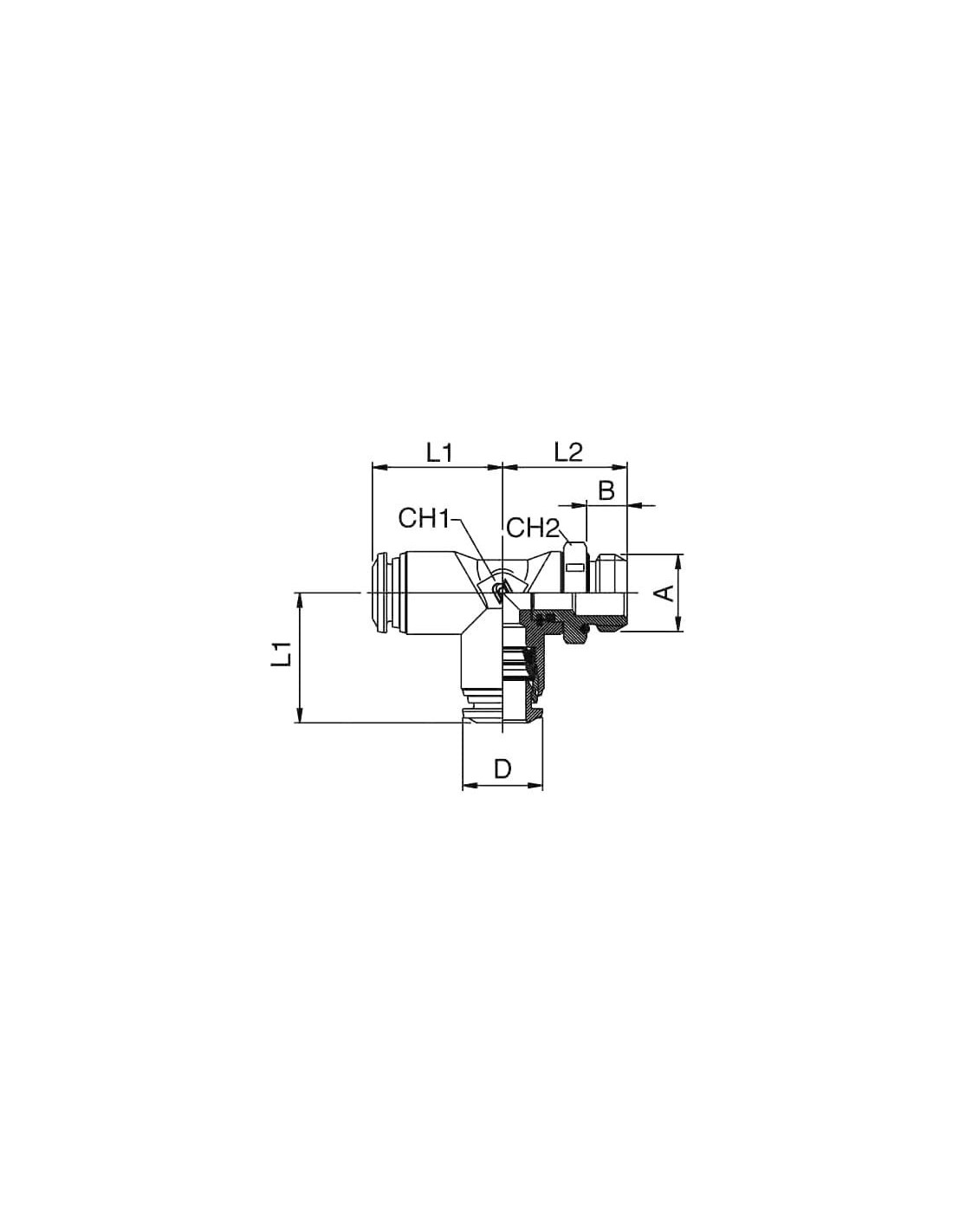

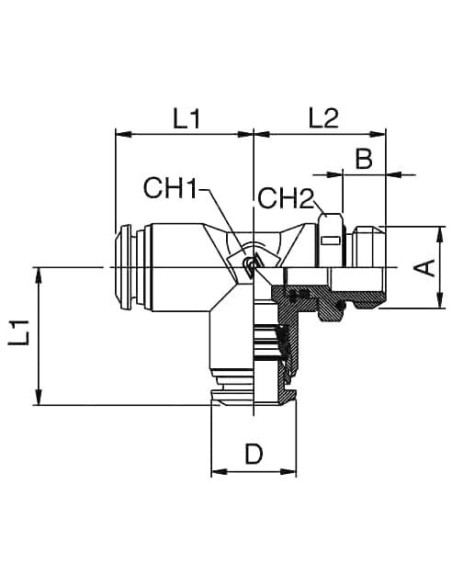

| A | M5 |
| B | 3,5 |
| L1 | 20 |
| L2 | 20,5 |
| CH1 | 11 |
| CH2 | 11 |
| D | 12,5 |
Trójnik pneumatyczny wtykowy obrotowy typu T M5 GZ – niezawodne połączenie pneumatyczne
Trójnik pneumatyczny wtykowy obrotowy typu T, M5 GZ do węża o średnicy 5 mm to element wysokiej klasy, stosowany w instalacjach pneumatycznych, przeznaczony do szybkiego i szczelnego łączenia przewodów sprężonego powietrza oraz próżni. Dzięki możliwości obracania, trójnik ten doskonale sprawdza się w aplikacjach wymagających elastycznego prowadzenia przewodów oraz w miejscach o ograniczonej przestrzeni montażowej.
Zalety trójnika pneumatycznego do węża o średnicy 5 mm
- Wytrzymały materiał – korpus wykonany z niklowanego mosiądzu zapewnia odporność na korozję, uszkodzenia mechaniczne i negatywny wpływ czynników zewnętrznych.
- Pewność szczelności – zastosowanie pierścienia zaciskowego ze stali nierdzewnej AISI 304 oraz uszczelki NBR 70 gwarantuje trwałe i szczelne połączenie, nawet przy wysokich ciśnieniach.
- Zakres ciśnień od -0,99 do +20 bar pozwala na użycie trójnika zarówno w instalacjach próżniowych, jak i standardowych instalacjach pneumatycznych.
- Obrotowa konstrukcja umożliwia ruch elementu podczas instalacji, bez konieczności demontażu całej armatury.
- Wysoka odporność temperaturowa – praca w zakresie od -20°C do +80°C pozwala na wykorzystanie trójnika w zróżnicowanych warunkach środowiskowych.
- Szybki i prosty montaż – system wtykowy przyspiesza podłączanie oraz ewentualną konserwację instalacji.
Typowe zastosowanie trójnika pneumatycznego typu T
Trójniki pneumatyczne tego typu są szeroko wykorzystywane w nowoczesnych instalacjach sprężonego powietrza oraz systemach próżniowych, w branży przemysłowej, maszynowej i automatyce. Umożliwiają szybkie oraz wygodne rozgałęzianie przewodów o średnicy 5 mm, stosowanych na przykład w:
- Układach sterowania pneumatycznego
- Systemach automatyzacji produkcji
- Precyzyjnych instalacjach laboratoryjnych
- Przemysłowych liniach montażowych
- Serwisie oraz naprawach układów pneumatycznych
Wtykowy, obrotowy trójnik pneumatyczny M5 GZ doskonale sprawdzi się wszędzie tam, gdzie wymagana jest trwałość połączenia, wygoda montażu i możliwość zmiany pozycji przewodów bez demontażu złącza. Profesjonalne wykonanie oraz zastosowanie wysokiej jakości materiałów gwarantują długotrwałą i bezawaryjną eksploatację.
