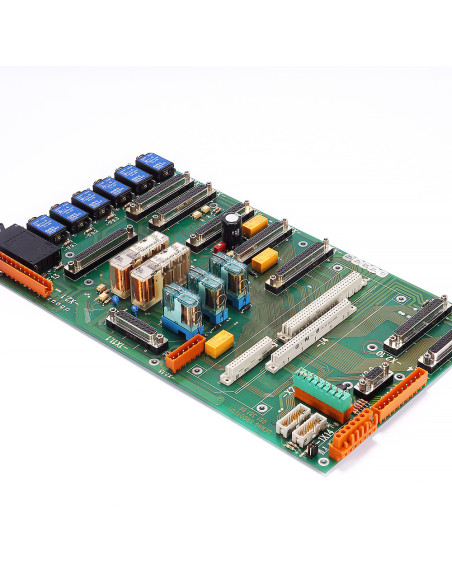

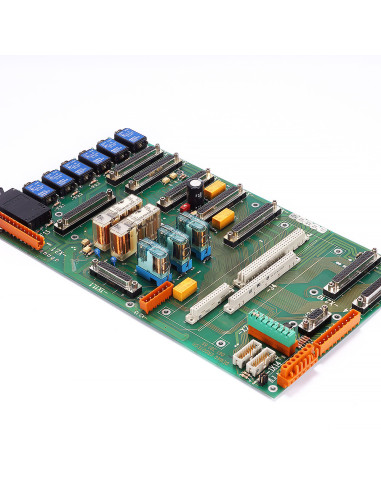

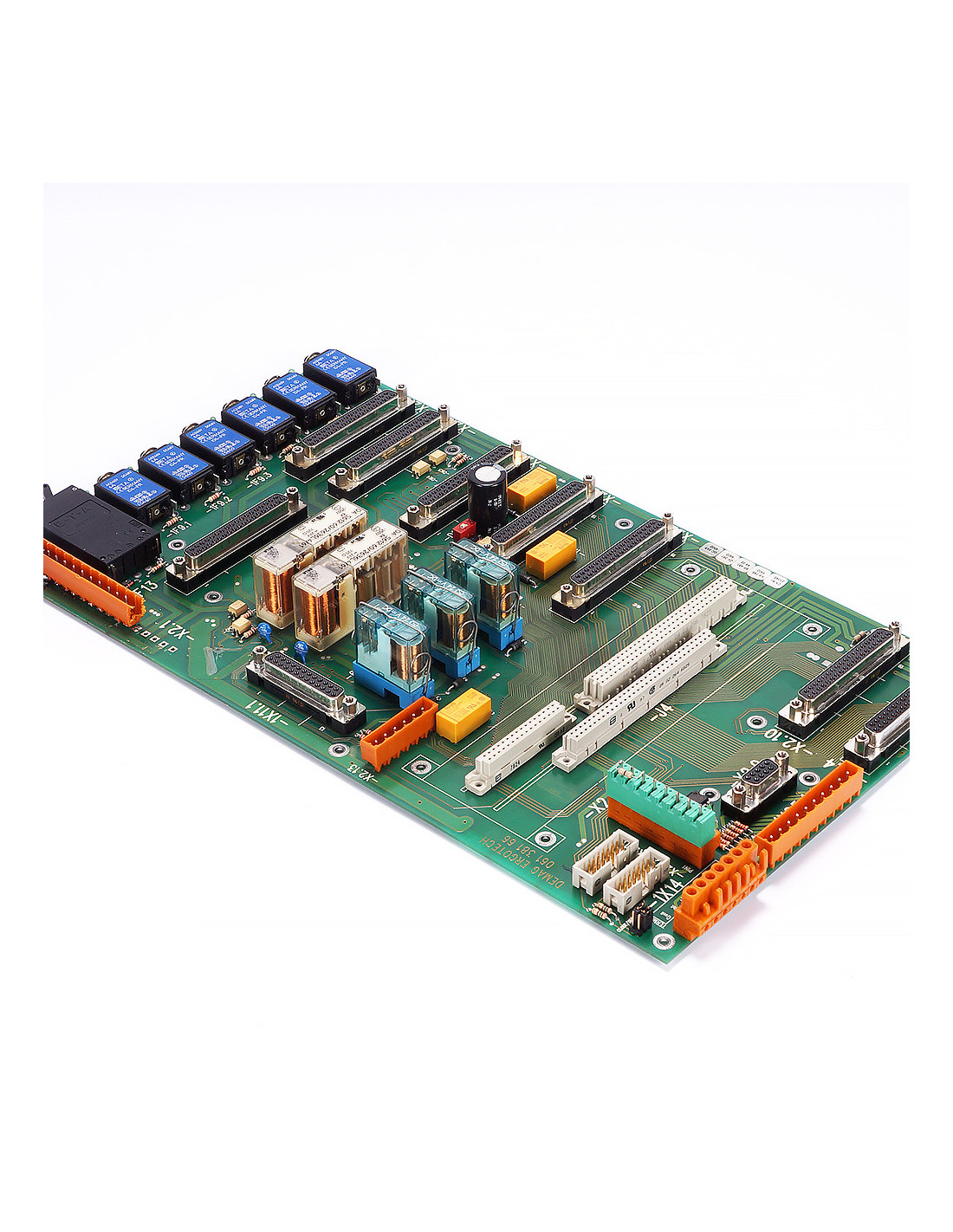

SIGMATEK / DEMAG ERGOTECH 061 381 66 – płyta przekaźnikowo-interfejsowa I/O (9842.243.02)
Przeznaczenie
Płyta I/O stosowana w starszych wtryskarkach Demag Ergotech (serie Concept, NC3, IntElect). Pośredniczy między sterownikiem SIGMATEK DIAS lub CPU Demag a elementami wykonawczymi i obwodami bezpieczeństwa maszyny.
Jak działa
Moduł zbiera sygnały wejściowe 24 V DC z czujników i układów bezpieczeństwa oraz rozdziela sygnały sterujące do wyjść przekaźnikowych. Komunikuje się ze sterownikiem nadrzędnym przez magistralę DIAS, zapewniając izolację galwaniczną oraz czytelną sygnalizację LED stanów kanałów i zasilania.
Obsługiwane urządzenia
-
Elektrozawory hydrauliczne i pneumatyczne
-
Obwody blokad drzwi i układy bezpieczeństwa
-
Czujniki ciśnienia, temperatury i pozycji
-
Lampki sygnalizacyjne oraz inne odbiorniki 24 V DC
Budowa i złącza
-
Główne złącza X2.4, X2.10, X2.11 – magistrala i zasilanie
-
Złącza I/O X1, X3 – wejścia/wyjścia sygnałowe
-
Złącze pośrednie DIN 41612 (96-pin) – interfejs do modułów sterujących
-
Przekaźniki 24 V DC (np. Finder/Schrack) z izolacją galwaniczną
-
Bezpieczniki miniaturowe, filtry RC i rezystory terminujące
-
Diody LED do sygnalizacji stanów
Montaż i integracja
Moduł przeznaczony do montażu w szafie sterowniczej wtryskarki. Współpracuje bezpośrednio z kontrolerami Demag Ergotech i systemem SIGMATEK DIAS, upraszczając okablowanie oraz diagnostykę dzięki czytelnym wskaźnikom i ujednoliconym złączom.
Cechy techniczne
-
Moduł: SIGMATEK / DEMAG ERGOTECH 061 381 66
-
Numer producenta: 9842.243.02
-
Funkcja: płyta przekaźnikowo-interfejsowa I/O dla wtryskarek Demag (Concept, NC3, IntElect)
-
Wejścia: 24 V DC (sygnały z czujników/obwodów bezpieczeństwa)
-
Wyjścia: przekaźnikowe 24 V DC, izolacja galwaniczna
-
Komunikacja: magistrala DIAS do sterownika nadrzędnego
-
Złącza: X2.4 / X2.10 / X2.11 (magistrala, zasilanie), X1 / X3 (I/O), DIN 41612 96-pin
-
Zasilanie płyty: 24 V DC
-
Elementy ochronne: bezpieczniki miniaturowe, filtry RC, rezystory terminujące
-
Sygnalizacja: diody LED stanów kanałów i zasilania
-
Montaż: w szafie sterowniczej maszyny
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
