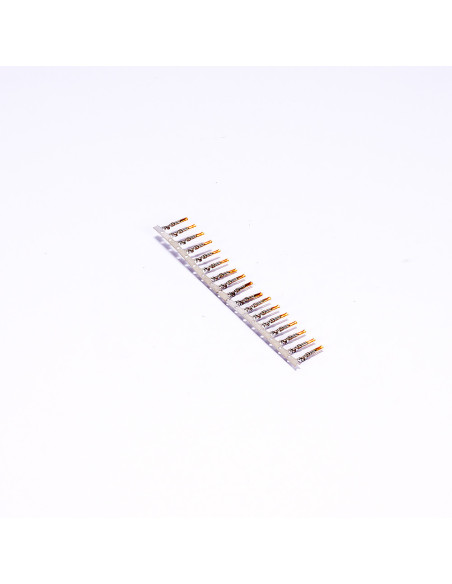

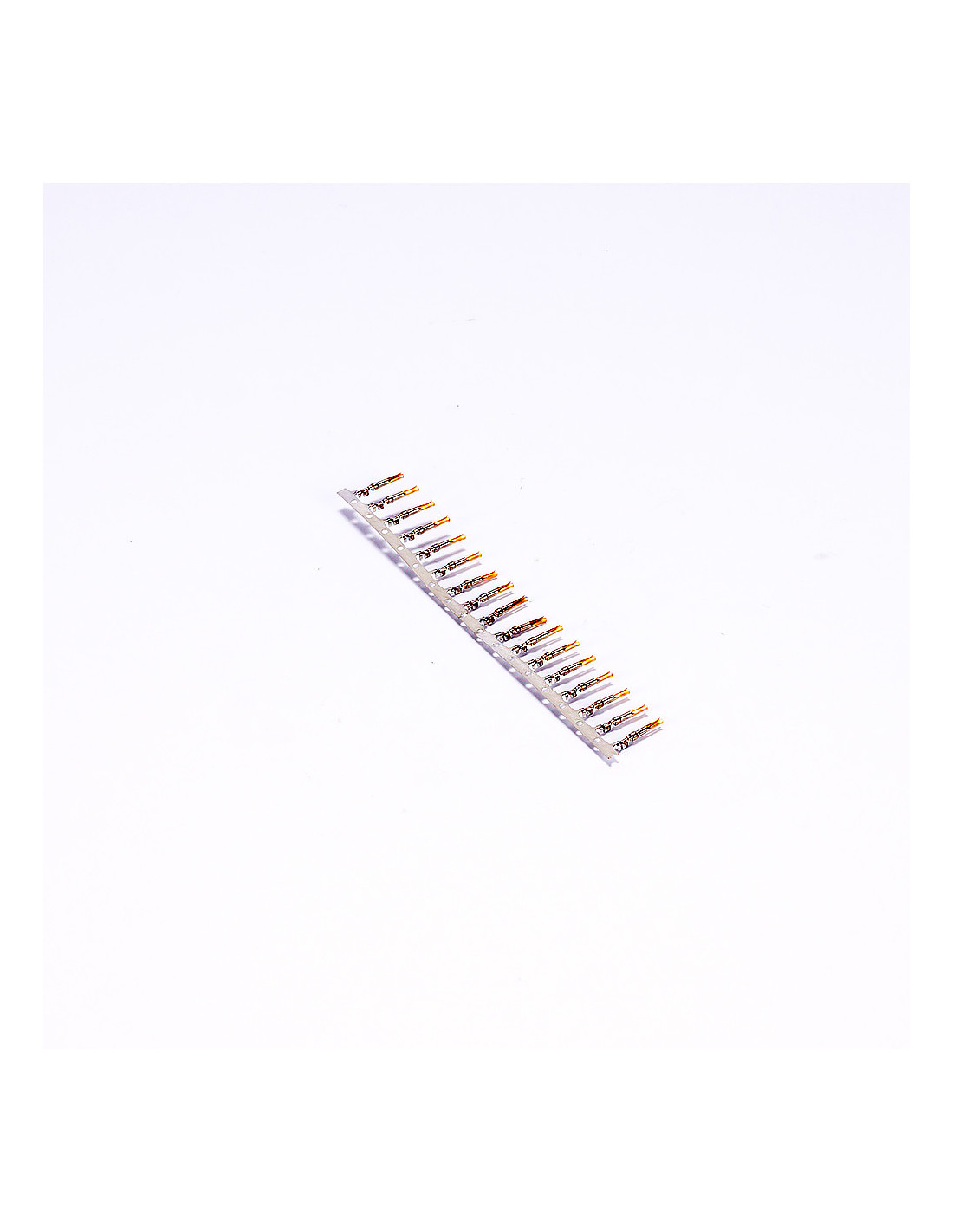

Piny (styki) D-Sub męskie, crimpowane, na taśmie – standard density
Zastosowanie / kompatybilność
-
Przeznaczone do korpusów D-Sub męskich z kontaktami zaciskanymi (crimp).
-
Kompatybilne z gniazdami standard-density: DB9, DB15, DB25, DB37, DB50.
-
Nie pasują do wersji High Density (tam zwykle kontakt size 22 i cieńsze przewody AWG 28–24).
-
Wykonanie stamped & formed, dostarczane na taśmie – do aplikatorów automatycznych lub ręcznego odcięcia.
Materiały i powłoki
-
Korpus pinu: stop miedzi (np. mosiądz / brąz fosforowy) – wysoka przewodność i sprężystość.
-
Część kontaktowa: złoto – niska rezystancja przejścia, bardzo dobra odporność na korozję i utlenianie.
-
Strefa crimp: nikiel/cyna – lepsza plastyczność zacisku i trwałość połączenia.
Cechy i korzyści
-
Stabilne parametry elektryczne dzięki złoceniu w obszarze styku.
-
Pewny montaż w korpusie D-Sub (zatrzask po wpięciu).
-
Szybka produkcja i powtarzalność: wersja na taśmie pod automaty zaciskające.
-
Odporność eksploatacyjna – zabezpieczenie przed korozją i zużyciem w cyklach łączenia/rozłączania.
Typowe parametry (orientacyjne)
-
Rozmiar kontaktu: standard-density (zwykle size 20).
-
Zakres przewodów: typowo AWG 20–24 (zależnie od użytego korpusu i narzędzia – weryfikuj w specyfikacji danego systemu).
Montaż (skrót)
-
Odizoluj przewód zgodnie z kartą narzędzia.
-
Zaciśnij oddzielnie na żyle i izolacji (kontrola „bellmouth”, brak nacięć żył).
-
Sprawdź siłę wyrywania połączenia.
-
Wepnij styk w korpus D-Sub do wyczuwalnego kliknięcia (zwróć uwagę na orientację zatrzasku).

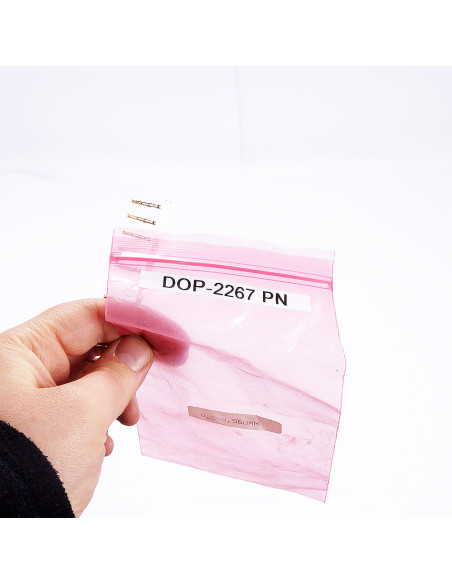

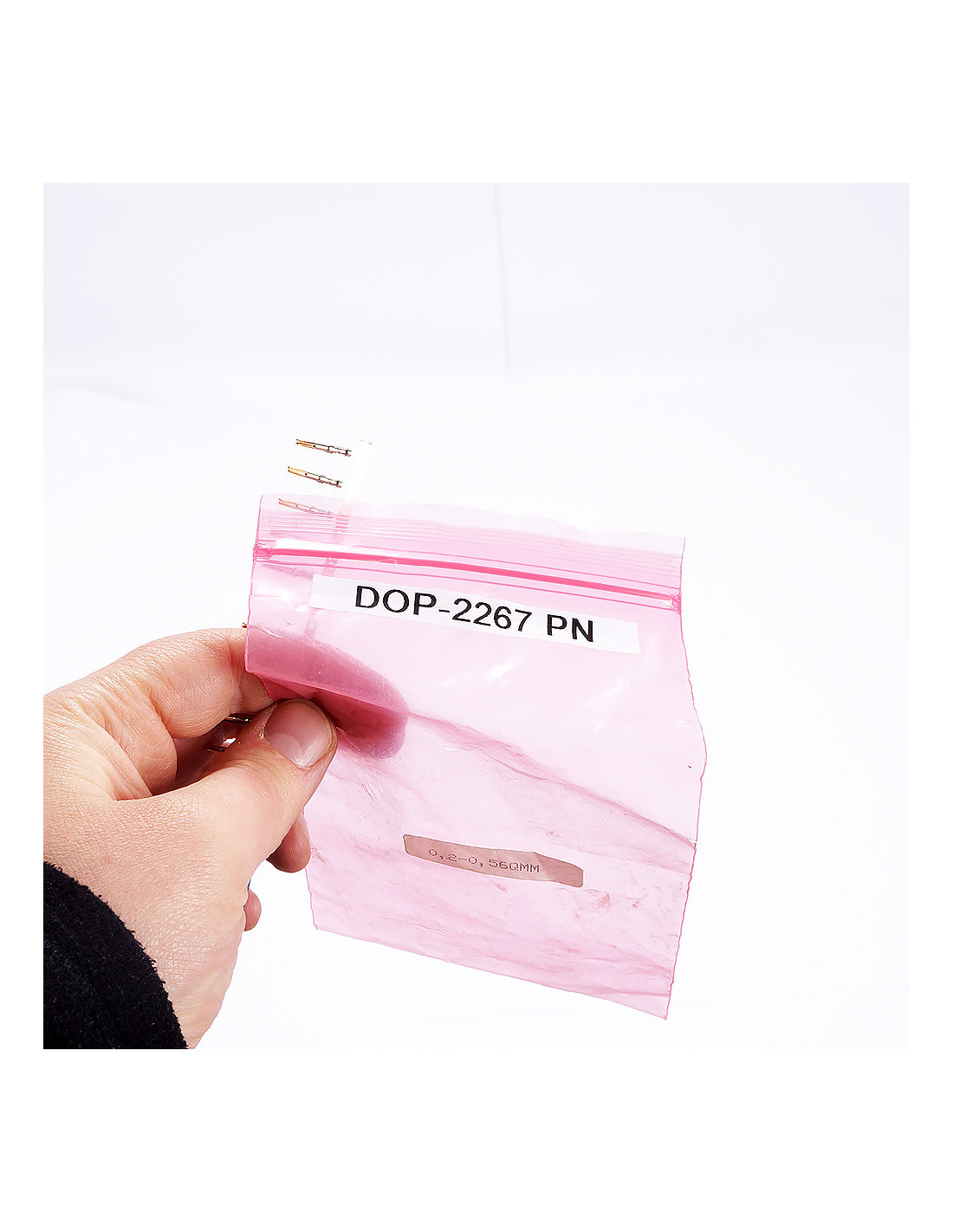

Pakowanie / dostawa
-
Na taśmie (reel/strip) – łatwe podawanie do aplikatorów; możliwa aplikacja ręczna po odcięciu pojedynczego styku.
Typowe zastosowania
-
Sprzęt przemysłowy i automatyka, telco/IT, urządzenia pomiarowe, systemy embedded, serwis i produkcja wiązek D-Sub standard-density.
Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
