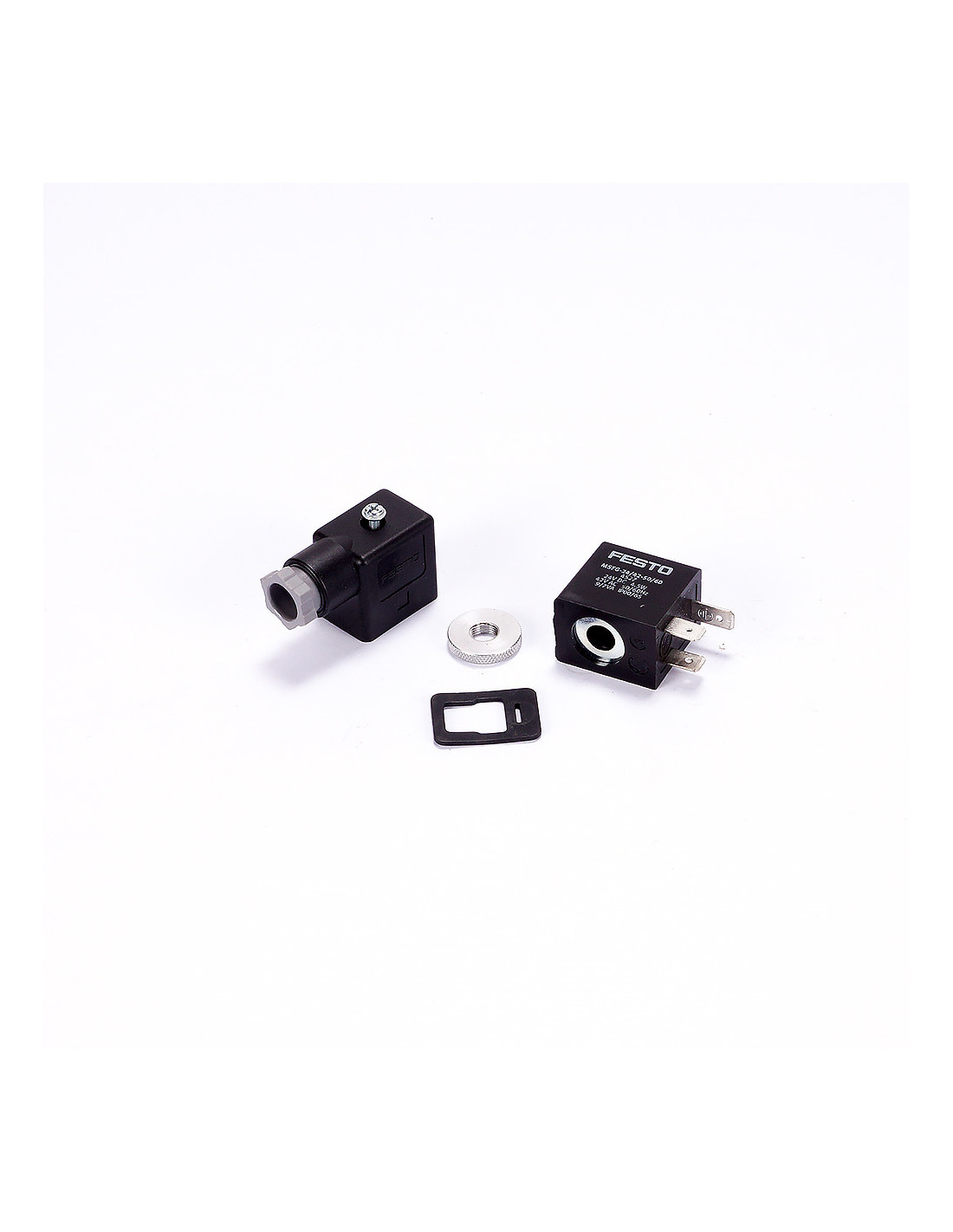

Zestaw: cewka FESTO MSFG-24/42-50/60 D + wtyczka DIN 43650 Form A (kątowa)
Kompletny zestaw do elektromagnetycznego sterowania zaworami pneumatycznymi z gniazdem DIN 43650A. Zawiera oryginalną cewkę FESTO w wersji „D” (bez LED/diody) oraz kątową wtyczkę Form A z dławikiem i uszczelką. Po skręceniu całość osiąga stopień ochrony IP65.
Zastosowanie i kompatybilność
-
Do zaworów FESTO (m.in. serie MFH/MFZ/MEH/VS…) oraz innych marek, jeśli stosują standardową rurkę kotwiczną i gniazdo DIN 43650A.
-
Montaż na rurce kotwicznej, zabezpieczenie nakrętką od strony zaworu.
Zawartość zestawu
-
Cewka FESTO MSFG-24/42-50/60 D (oryginalna).
-
Wtyczka kątowa DIN 43650 Form A (np. FESTO MSSD-V lub równoważna).
-

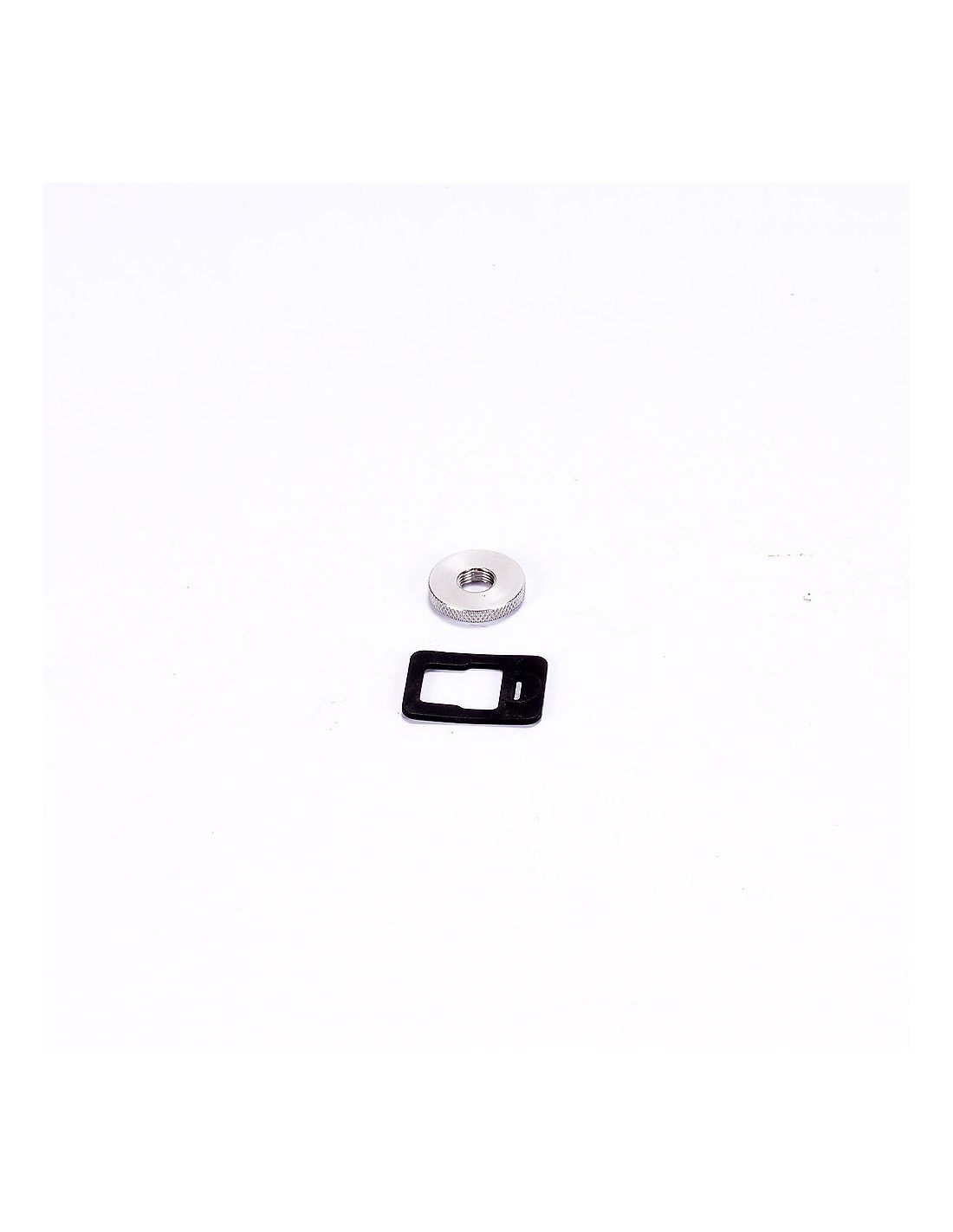

Uszczelka pod wtyczkę + śruba centralna wtyczki.
(Zawór i rurka kotwiczna nie wchodzą w skład zestawu).
Kluczowe parametry
-
Napięcie / pobór mocy:
-
24 V DC, 4.5 W
-
42 V AC, 50/60 Hz, 9/7 VA
-
-
Złącze: DIN 43650 Form A (3 piny + PE).
-
Stopień ochrony: IP00 (cewka luzem) / IP65 po założeniu wtyczki z uszczelką.
-
Polaryzacja (DC): wersja „D” – brak diody/LED → biegunowość nieistotna.
Podłączenie (wtyczka)
-
Zaciski 1 / 2 – wyprowadzenia cewki (24 V DC lub 42 V AC zgodnie z tabliczką).
-
PE – blaszka uziemienia, opcjonalnie do przewodu ochronnego.
-
Przewód: typowo 1,0–1,5 mm²; wtyczka z dławikiem o gwincie metrycznym.
Montaż i bezpieczeństwo
-
Zasilaj wyłącznie 24 V DC albo 42 V AC 50/60 Hz – inne napięcie grozi przegrzaniem cewki.
-
Po montażu sprawdź, czy uszczelka wtyczki jest równomiernie dociśnięta – tylko wtedy zachowasz IP65.
-
Upewnij się, że nakrętka od strony zaworu prawidłowo blokuje cewkę na rurce kotwicznej.
Najważniejsze zalety
-
Komplet „plug & play” – cewka + wtyczka + uszczelka + śruba.
-
Wersja „D” bez elementów elektronicznych – prosta diagnostyka i brak wymogu polaryzacji przy DC.
-
Standard DIN 43650A – szeroka kompatybilność i łatwy serwis.
Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
