Korpus bazowy, 1227810101, KraussMaffei

Korpus bazowy modułu – blok główny

Rola w zespole

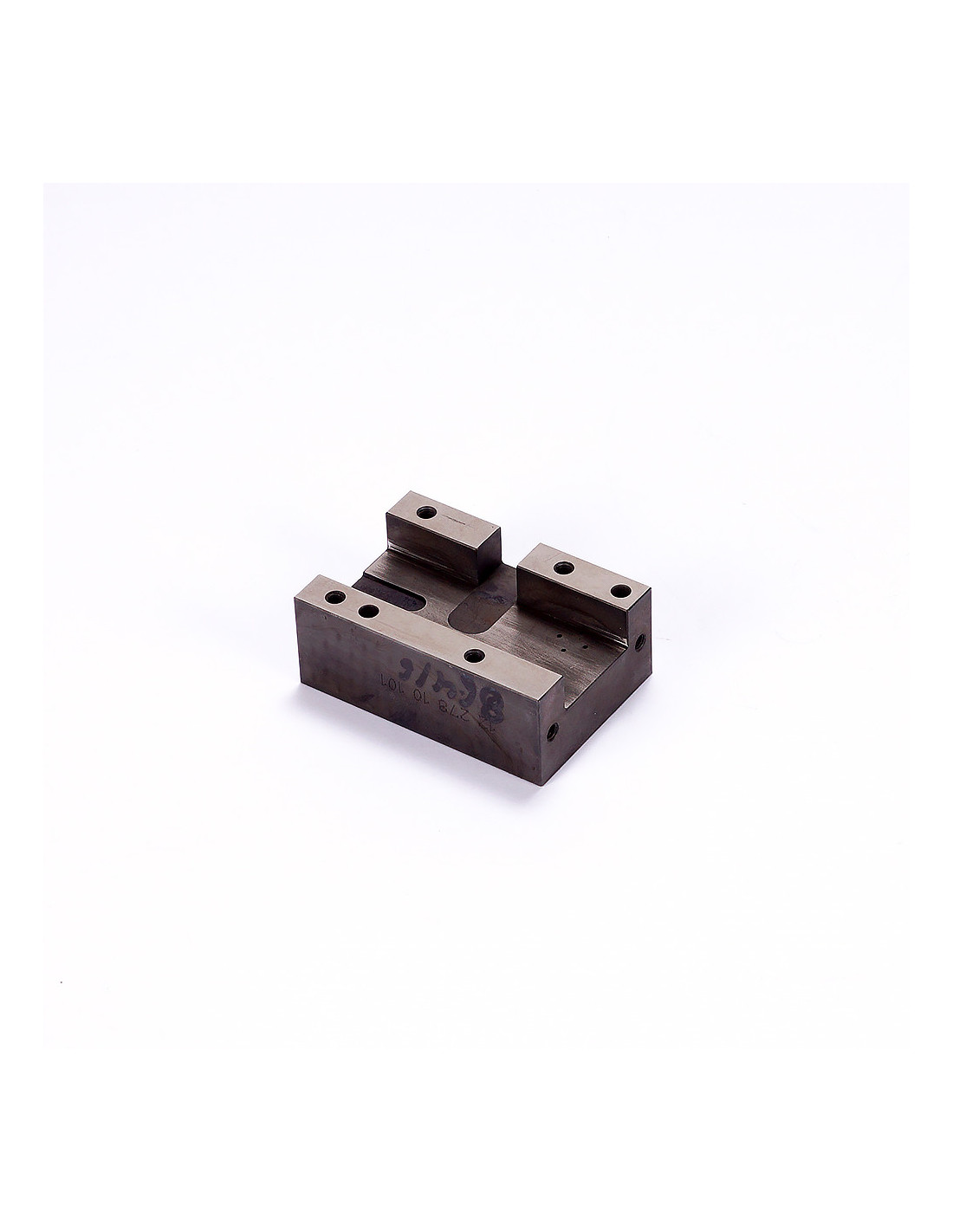

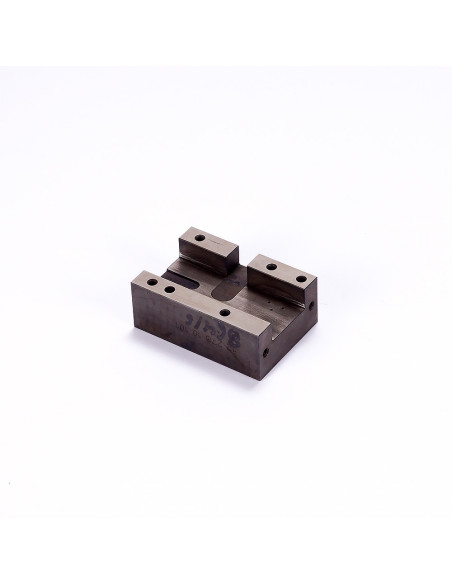

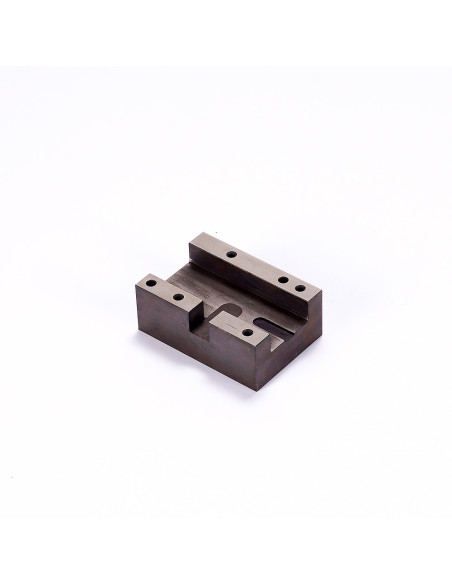

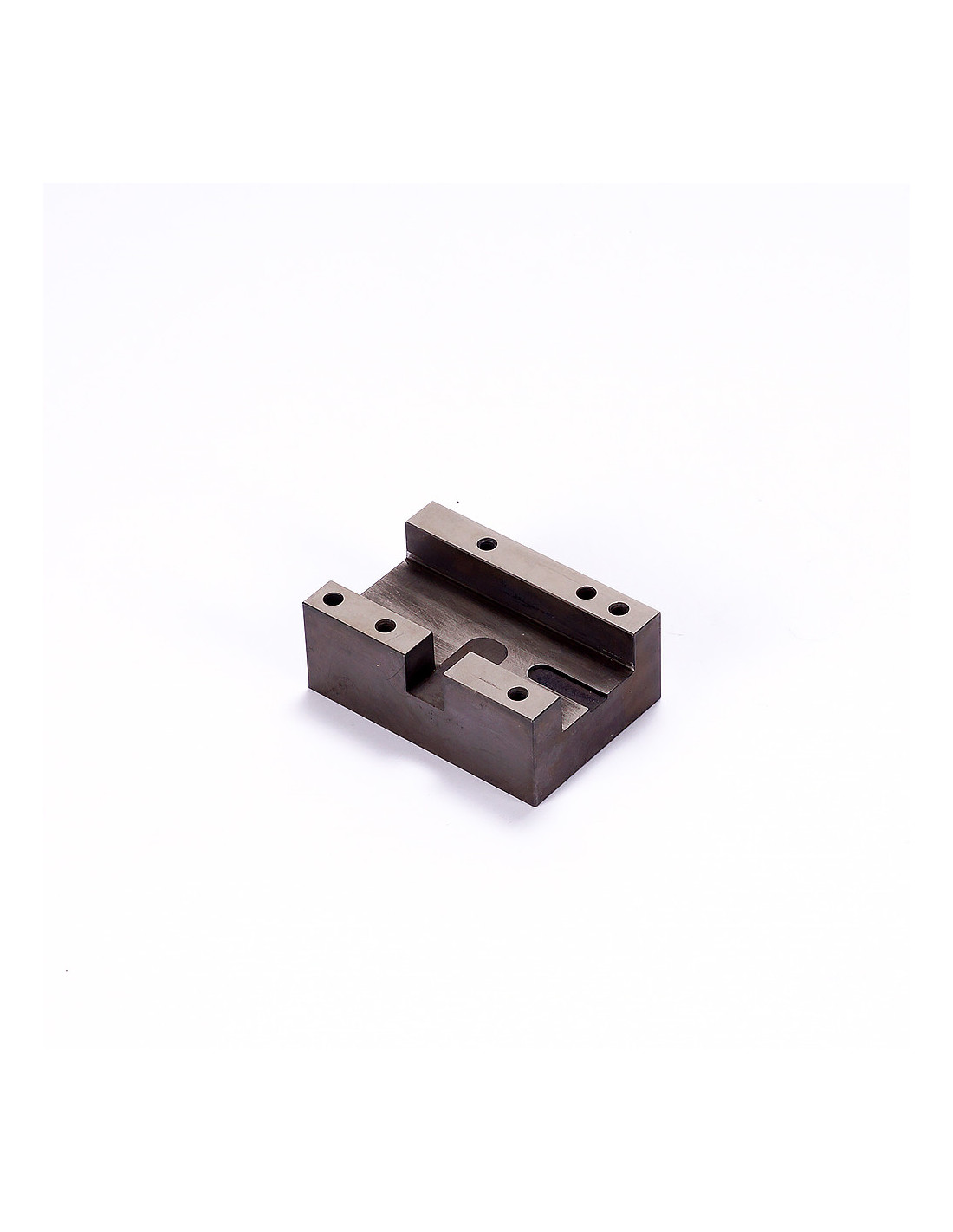

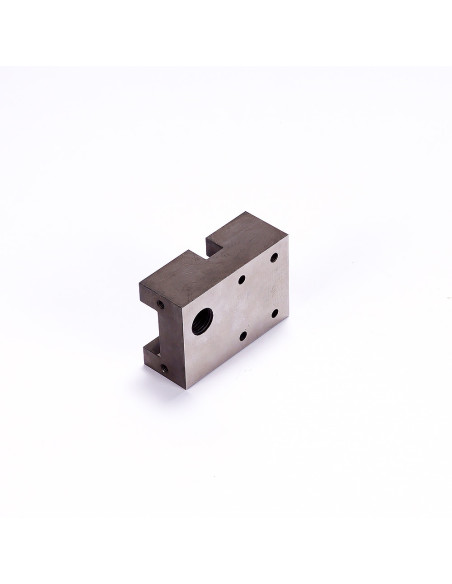

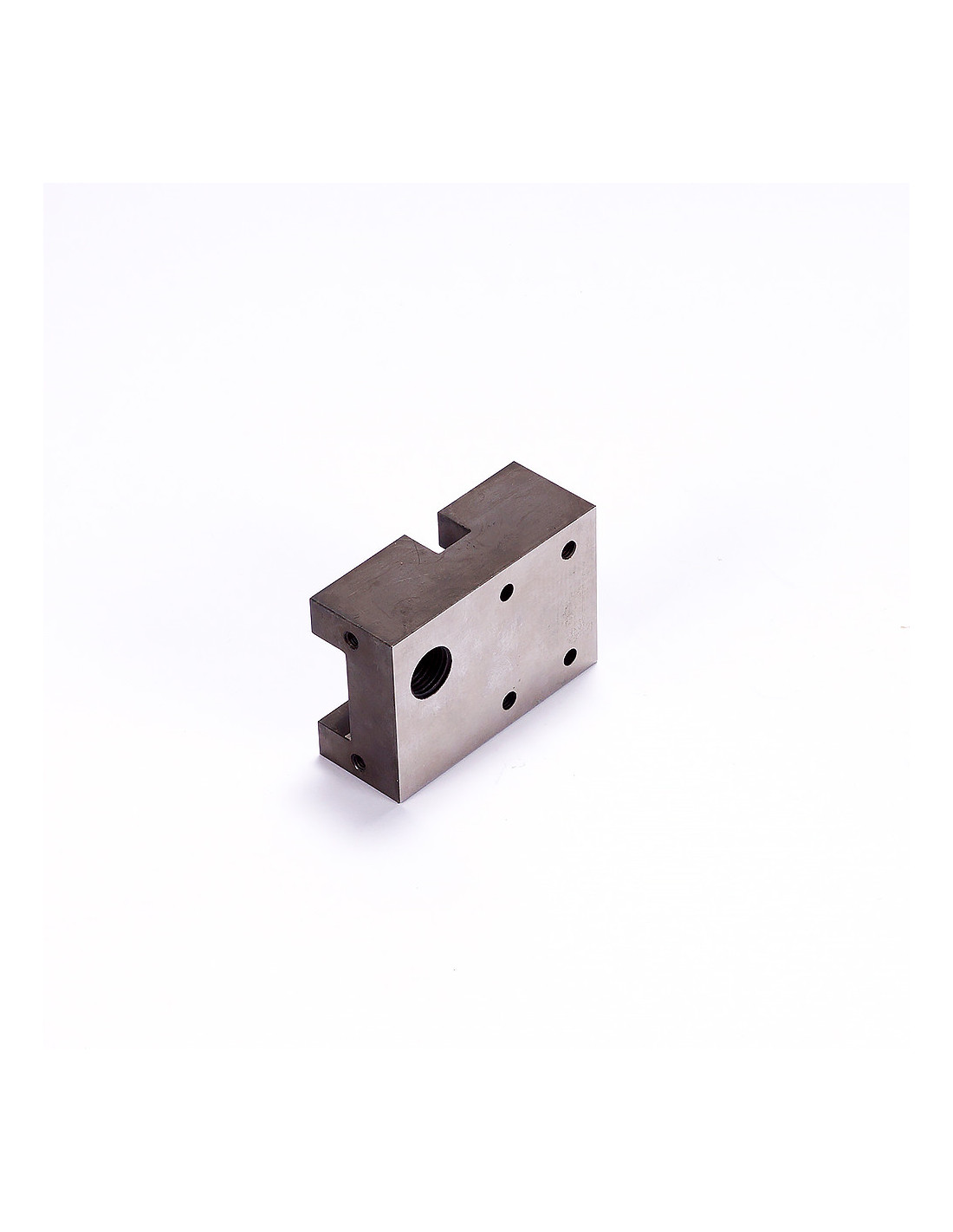

Główny, precyzyjnie obrabiany blok bazowy małego modułu. Do korpusu mocowane są: ścianka boczna (Seitenwand 10103), pokrywa/płyta zamykająca (Deckel 10104) oraz blok ustalający „gniazdo” (Nest 10105). Korpus zapewnia bazy geometryczne, prowadzenie oraz punkty mocowania; po skręceniu z płytami domyka kanały/gniazda, tworząc zamknięty moduł.

Kompatybilność

• Seitenwand 10103 (1227810103) – ścianka boczna

• Deckel 10104 (1227810104) – pokrywa/płyta zamykająca

• Nest 10105 (1227810105) – blok ustalający („gniazdo”)

Budowa i geometria

• Materiał: stal, blok obrabiany skrawaniem; płaszczyzny bazowe szlifowane, krawędzie fazowane; miejscami lekkie oksydowanie/ciemniejsza powłoka ochronna.

• Górna listwa z trzema otworami: dwa skrajne pod śruby montażowe (typowo M6/M5) oraz mniejszy otwór ustalający (pin/kołek).

• Dwie dolne „łapy”/uszy z otworami przelotowymi – punkty chwytu do przykręcenia korpusu do podstawy lub adaptera.

• Centralna kieszeń w kształcie „U” z półokrągłym dnem – gniazdo dla elementu roboczego (Nest 10105) lub prowadnica.

• Podłużne podfrezowanie boczne (rowek) – prowadzenie/doprowadzenie mediów lub kieszeń pod element sprężysty.

• Cztery drobne otwory w układzie kwadratu na płaszczyźnie czołowej – pod śruby M3/M4, piny lub dysze (w zależności od wariantu).

• Powierzchnie funkcjonalne przygotowane do pracy „na styk” z płytami (Deckel/Seitenwand) – po skręceniu tworzą szczelny moduł.

Funkcja

• Pozycjonuje i prowadzi element ustalający (Nest) oraz osprzęt roboczy.

• Dostarcza sztywnego oparcia dla śrub i kołków, zapewniając powtarzalność położenia.

• Po zmontowaniu z płytami działa jak zamknięty blok – np. w małej hydraulice/pneumatyce lub mechanizmie rozdzielającym.

Cechy i korzyści

• Wysoka precyzja bazowania dzięki szlifowanym płaszczyznom.

• Sztywna, stalowa konstrukcja odporna na obciążenia montażowe.

• Możliwość pewnego ustalenia elementów (otwory pod kołki/piny).

• Elastyczność konfiguracji dzięki otworom M3/M4 na czołowej płaszczyźnie (np. dla dysz lub dodatkowych mocowań).

• Bezpieczne i powtarzalne skręcenie z płytami zapewnia szczelność kanałów/gniazd.

• Fazowane krawędzie i powłoka ochronna ułatwiają obsługę oraz ograniczają korozję.

Wskazówki montażowe

• Użyć dwóch skrajnych otworów w górnej listwie pod śruby montażowe (typowo M6/M5); mniejszy otwór przeznaczony na kołek ustalający.

• Dolne „łapy” wykorzystać do solidnego przykręcenia korpusu do podstawy/adaptera.

• Cztery drobne otwory na froncie zastosować zgodnie z wariantem: M3/M4, piny lub dysze.

• Przed skręceniem z Deckel/Seitenwand oczyścić i odtłuścić powierzchnie styku, aby zachować szczelność i powtarzalność.

Zastosowania

• Moduły rozdzielające i prowadzące w małej hydraulice/pneumatyce.

• Zespoły ustalające i prowadzące w precyzyjnych mechanizmach montażowych.
