Regulator przepływu do form – 2 obiegi
Zastosowanie
Rozdzielacz/regulator przepływu wody lub mieszaniny wody z glikolem do chłodzenia i temperowania form wtryskowych. Każdy z dwóch obiegów ma niezależną regulację, pomiar przepływu oraz temperatury, co pozwala na precyzyjne zbalansowanie chłodzenia sekcji formy.
Najważniejsze cechy
-
Dwa w pełni niezależne obiegi z osobnymi wskaźnikami.
-
Płynna, iglicowa regulacja przepływu w każdym obiegu.
-
Odczyt przepływu na rotametrach w czasie rzeczywistym (0–20 l/min).
-
Kontrola temperatury na termometrach tarczowych (0–100 °C; wewnętrzna skala °F).
-
Przystosowany do wody procesowej oraz mieszanin woda–glikol.
-
Zwarta, modułowa konstrukcja z możliwością łączenia w pakiety.
Budowa (na obieg)
-
Rotametr: przezroczysta rura z pływakiem; zakres 0–20 l/min (podziałka 0–200 = 0,0–20,0 l/min dla wody 20 °C).
-
Zawór regulacyjny: pokrętło iglicowe zapewniające płynną i powtarzalną nastawę przepływu.
-
Termometr tarczowy: skala 0–100 °C (z wewnętrzną skalą °F), średnica ok. 40–50 mm.
-

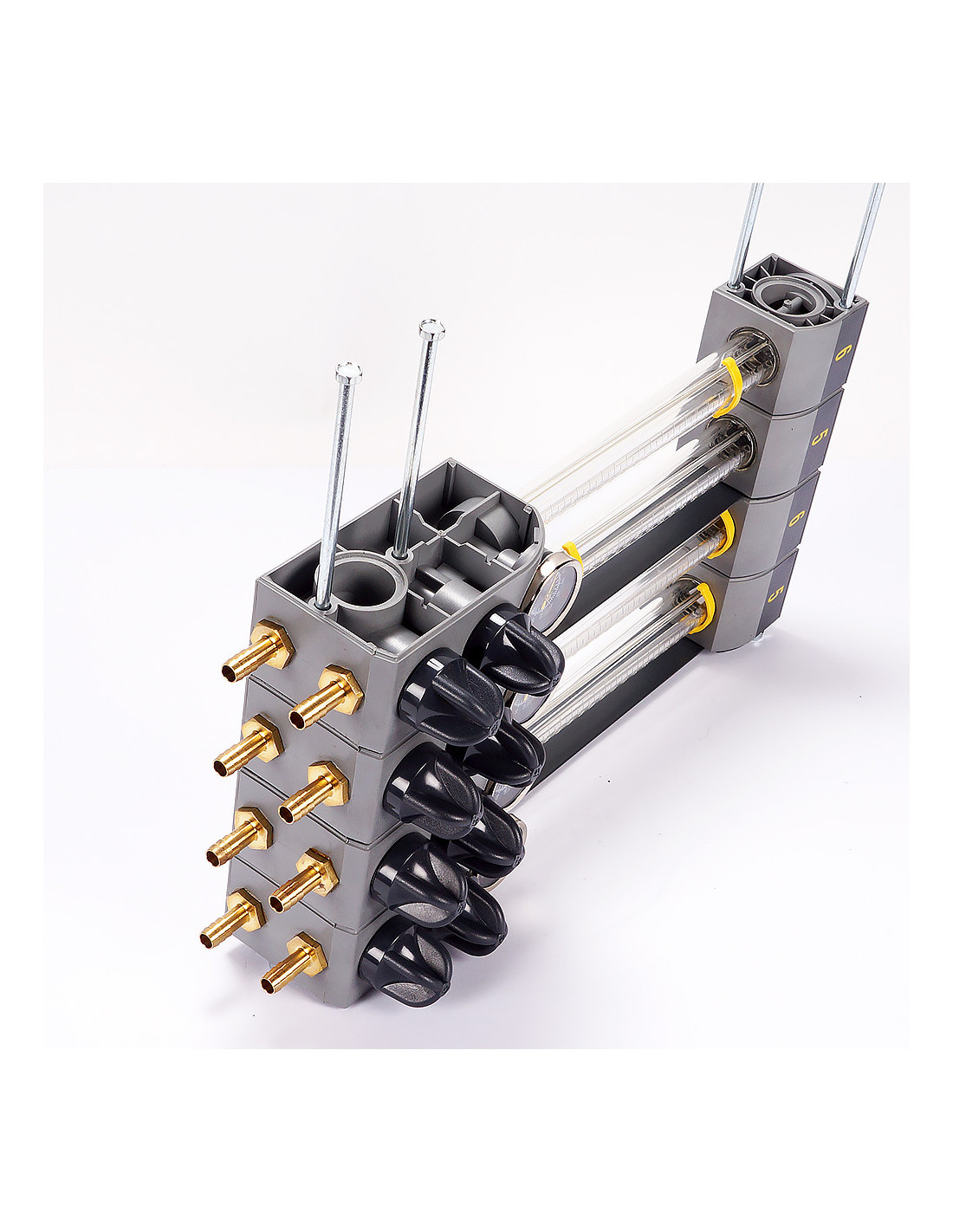

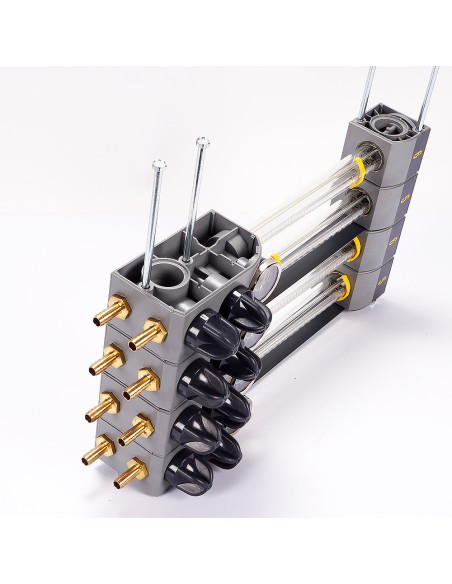

Przyłącza obiegu: BSP 1/8", wkręcone króćce na wąż (jak na zdjęciu).
Parametry techniczne (typowe dla serii)
-
Medium robocze: woda procesowa / woda z glikolem.
-
Zakres przepływu (na obieg): 0–20 l/min (odczyt z rotametru).
-
Ciśnienie robocze: do 6–10 bar (typowo 6 bar dla pracy ciągłej).
-
Temperatura pracy: 0…90 °C (krótkotrwale do ~100 °C).
-
Dokładność rotametru: ok. ±5–10 % F.S. (w zależności od wersji).
Materiały
-
Korpus: aluminium/anodowane.
-
Rotametr: tworzywo (PC/PMMA).
-
Króćce: mosiądz.
-
Elementy pomiarowe: stal nierdzewna / tworzywa.
Montaż i łączenie modułów
-

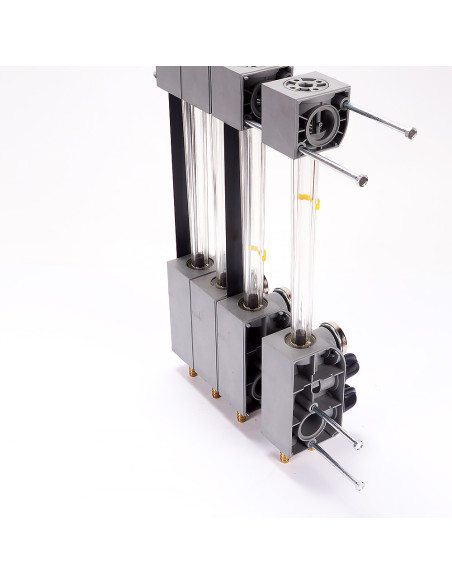

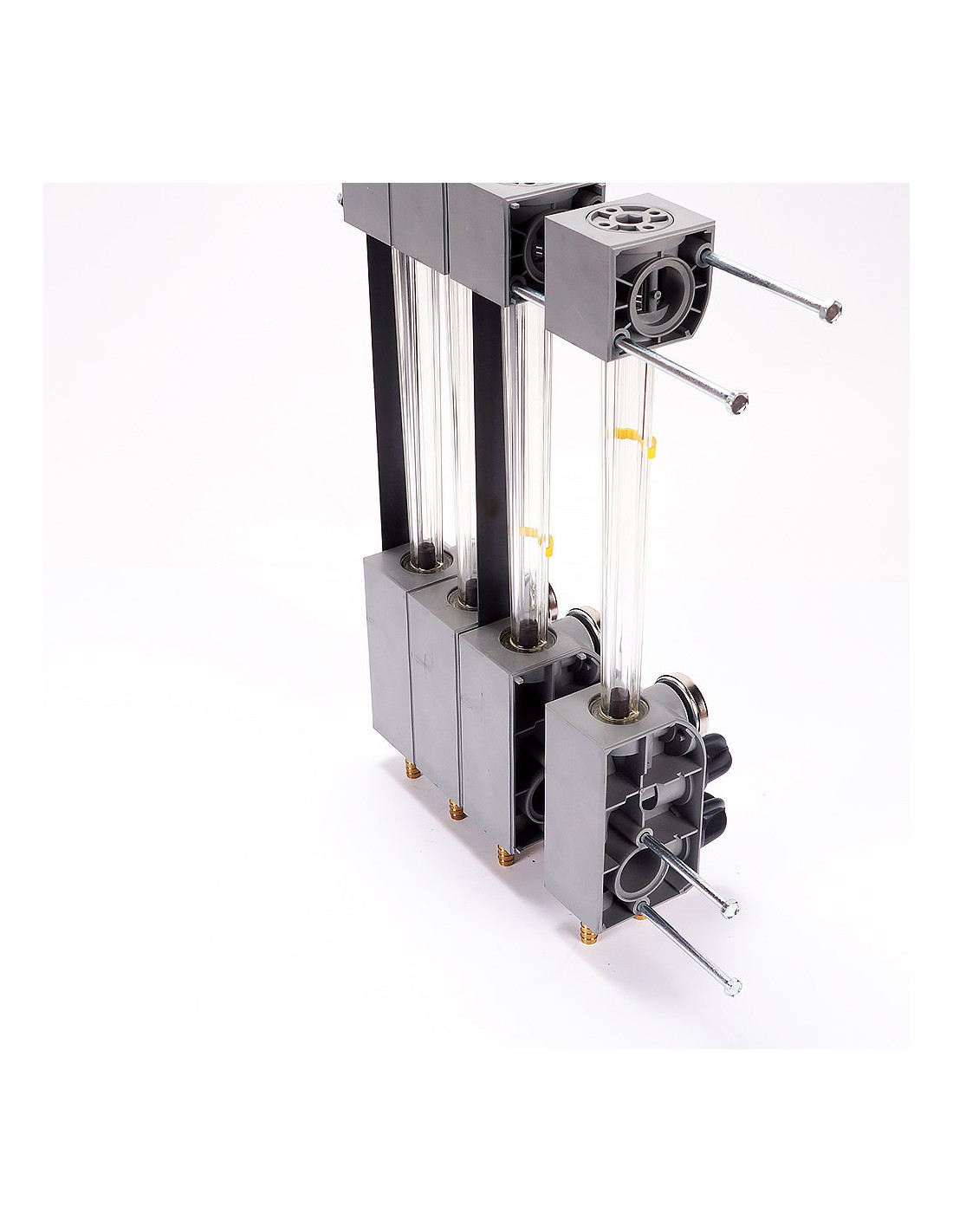

Montaż na prętach gwintowanych (jak na zdjęciu) lub na płycie/ramie.
-
Możliwość łączenia modułów w pakiety w celu rozbudowy liczby obiegów i centralizacji regulacji.
Wskazówki eksploatacyjne
-
Dla najlepszej odczytywalności przepływu kalibrować nastawy przy 20 °C wody.
-
Utrzymywać ciśnienie robocze w zalecanym zakresie (typowo 6 bar dla pracy ciągłej).
-
Przy pracy z glikolem uwzględnić wpływ lepkości na wskazania rotametru (tolerancja ±5–10 % F.S.).
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
