Puszka rozdzielcza, 0225-00, Elektro-Plast

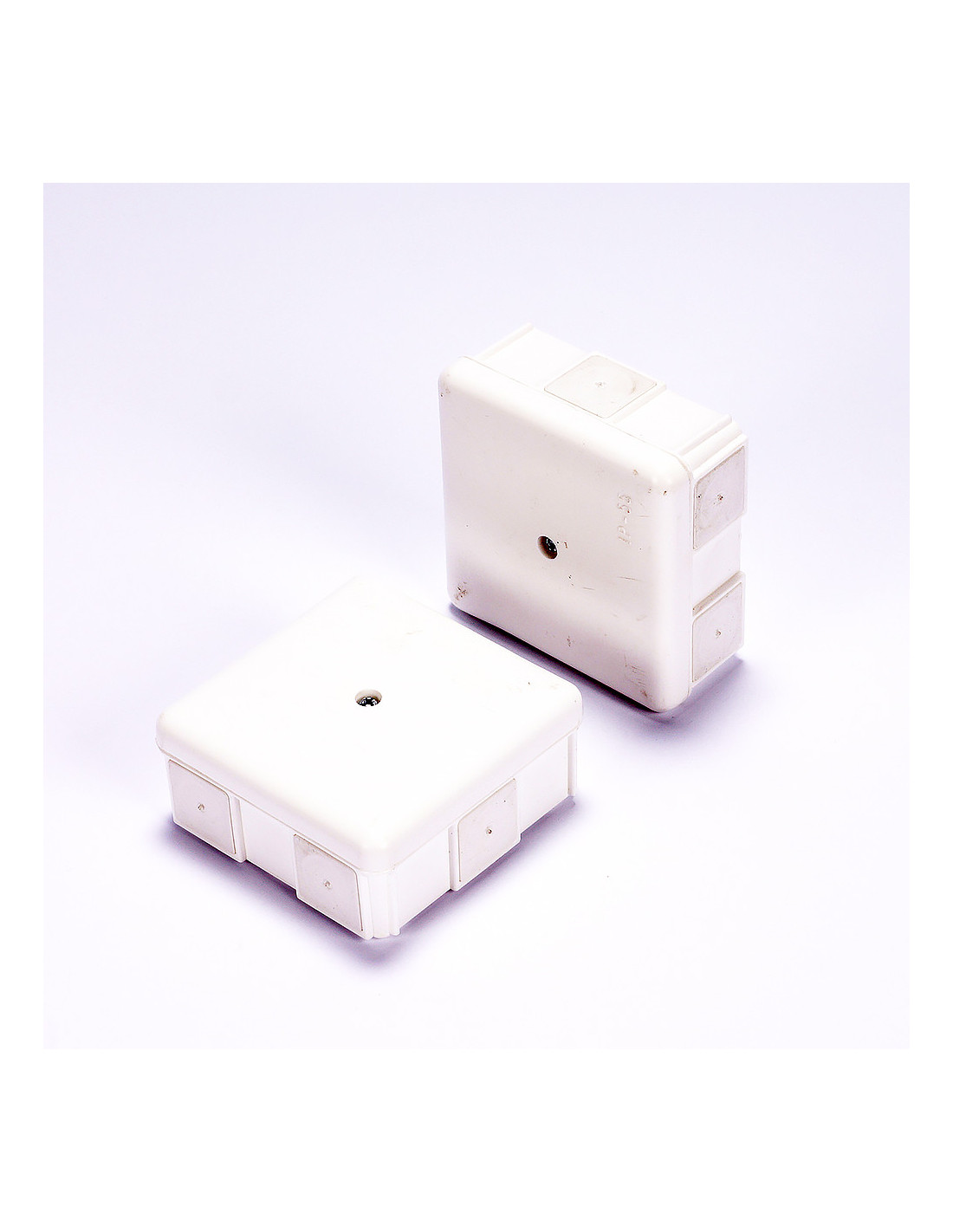

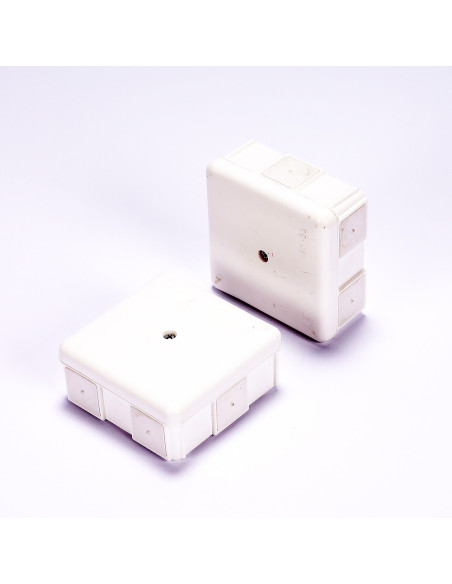

Puszka natynkowa Elektro-Plast Nasielsk EP-LUX PK-2, index 0225-00

Przeznaczenie i opis

Szczelna puszka rozdzielcza do montażu natynkowego, przeznaczona do łączenia i rozgałęziania przewodów w instalacjach 230/400 V. Sprawdza się w miejscach narażonych na kurz i zachlapanie (garaż, warsztat, zaplecze, taras pod zadaszeniem). Korpus z tworzywa, pokrywa skręcana na śruby z uszczelką obwodową. Na ściankach przygotowane miejsca pod dławiki/przepusty. Wersja bez listwy zaciskowej.

Najważniejsze cechy

• Stopień ochrony IP55 – oznaczenie na pokrywie; zachowany przy prawidłowym dławieniu i dokręceniu pokrywy

• Napięcie pracy do 400 V AC – informacja tłoczona na pokrywie

• Bezhalogenowa obudowa z tworzywa elektroizolacyjnego

• Pokrywa na 4 śruby, uszczelka obwodowa

• Możliwość wprowadzeń z każdej strony oraz od spodu/dna

Dane techniczne

• Producent / seria: Elektro-Plast Nasielsk – EP-LUX (PK-2)

• Index katalogowy: 0225-00 (bez listwy)

• Stopień ochrony: IP55

• Napięcie znamionowe: do 400 V AC

• Materiał: tworzywo elektroizolacyjne (ABS/PP), bezhalogenowe

• Kolor: jasny (biały / jasnoszary)

• Odporność mechaniczna: IK07

• Zakres temperatur pracy: ok. −25…+60 °C

• Znakowanie / zgodność: CE; PN-EN 60670-1 / PN-EN 60670-22

Wymiary i konstrukcja

• Wymiary zewnętrzne: ok. 110 × 110 × 60–65 mm

• Przestrzeń montażowa wewnątrz: ok. 50 mm głębokości

• Pokrywa: skręcana na 4 śruby, z uszczelką obwodową

Wejścia kablowe i dławienie

• Przygotowane miejsca Ø20 pod dławiki M20 (PG13.5)

• Zwykle po 2 na każdej ściance (łącznie 8) + 1 w dnie

• Możliwe redukcje do M16

Montaż

• Montaż natynkowy

• Dwa zewnętrzne „uszy” z otworami pod wkręty

• Prowadnice na dnie do łapek/śrub
