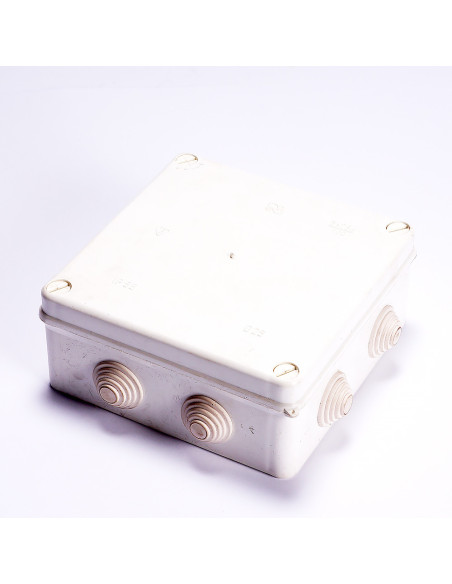

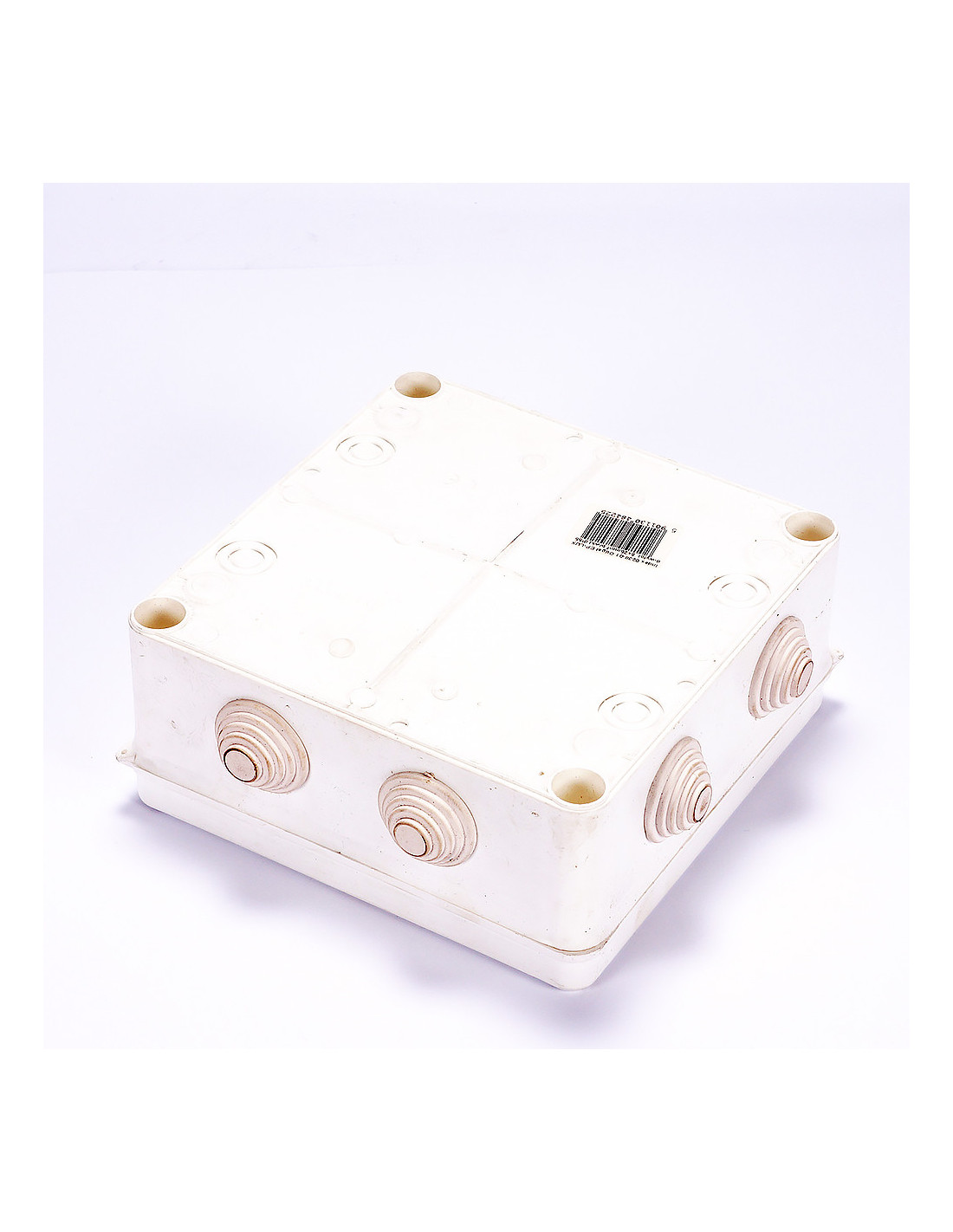

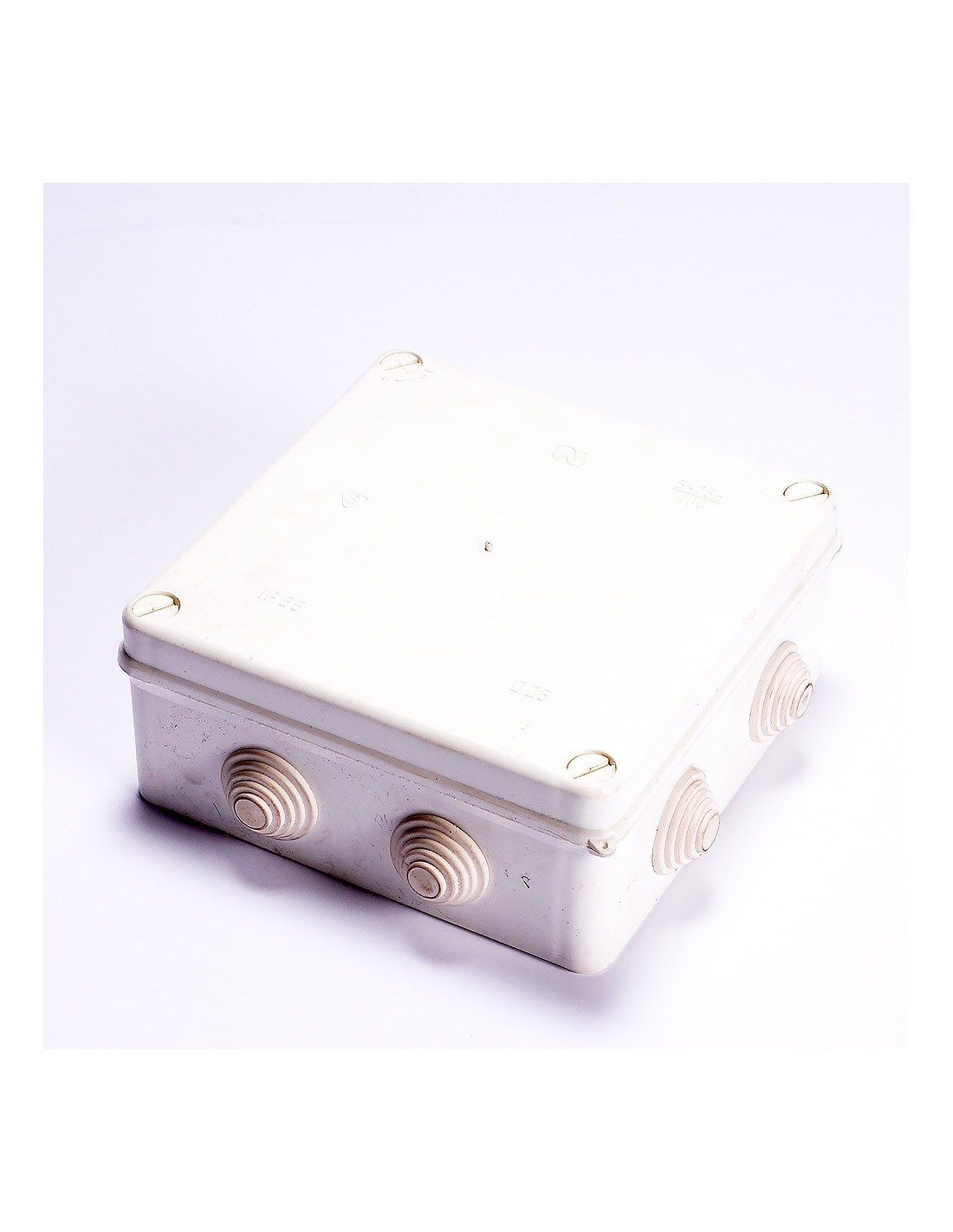

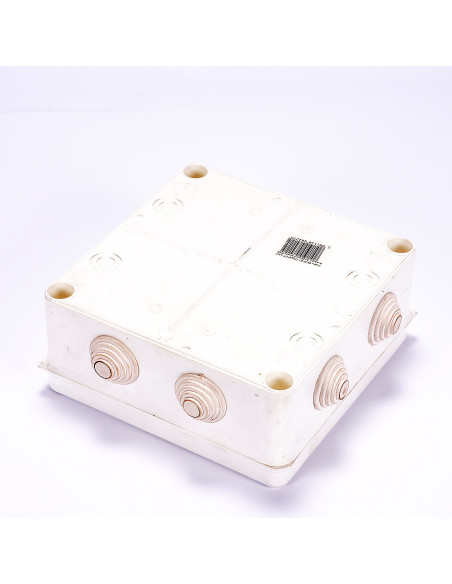

EP-LUX – odgałęźnik słupowy (b/wkl., IP55)
Przeznaczenie
Kompaktowa puszka rozdzielcza do montażu wewnątrz słupów i podstaw słupów oświetleniowych. Umożliwia rozdział zasilania oraz uporządkowane podłączenie przewodów L–N–PE, z możliwością prowadzenia przelotu, odejścia do oprawy oraz uziemienia. Wersja „b/wkl.” – bez wkładek bezpiecznikowych.
Cechy i korzyści
-
Kompaktowa obudowa – oszczędza miejsce wewnątrz słupa, ułatwia serwis.
-
Listwa 5-torowa × 25 mm² – wygodne i czytelne podłączenia (typowo L1/L2/L3, N, PE; w praktyce często L, N, PE).
-
8 wyjść kablowych – otwory przygotowane pod standardowe dławiki/przepusty, elastyczne prowadzenie okablowania.
-
IP55 – skuteczna ochrona przed pyłem i strugą wody.
-
Trwałe materiały – jasnoszare tworzywo elektroizolacyjne odporne na korozję.
-
Szczelna pokrywa – przykręcana, z uszczelnieniem obwodowym.
Budowa i montaż
-
Montaż wewnątrz słupa lub w podstawie słupa.
-
Otwory pod standardowe dławice kablowe (dobór do średnicy przewodu).
-
Zaciski śrubowe mosiężne zapewniają pewny styk i szeroki zakres przekrojów.
Zastosowanie
-
Sieci oświetlenia drogowego, parkowego i przemysłowego.
-
Rozdział zasilania i łączenie przewodów w słupach z odejściem do oprawy.
-
Szybkie przeglądy i serwis instalacji dzięki przejrzystej organizacji połączeń.
Dane techniczne
-
Model/nazwa: EP-LUX – odgałęźnik słupowy
-
Wersja: b/wkl. (bez wkładek bezpiecznikowych)
-
Wyjścia kablowe: 8 wylotów (otwory pod dławiki/przepusty)
-
Listwa zaciskowa: 5 torów × 25 mm² (L1/L2/L3, N, PE)
-
Zakres przekrojów przewodów: ok. 2,5…25 mm²
-
Napięcie robocze: 230/400 V AC, 50 Hz
-
Prąd znamionowy zestawu: zwykle do 40–63 A (w zależności od listwy i zastosowanych dławików)
-
Stopień ochrony: IP55
-
Materiał obudowy: tworzywo elektroizolacyjne, jasnoszare
-
Pokrywa: przykręcana, z uszczelnieniem obwodowym
-
Temperatura pracy: ok. −25…+60 °C
-
Montaż: wewnątrz słupa / w podstawie słupa oświetleniowego
