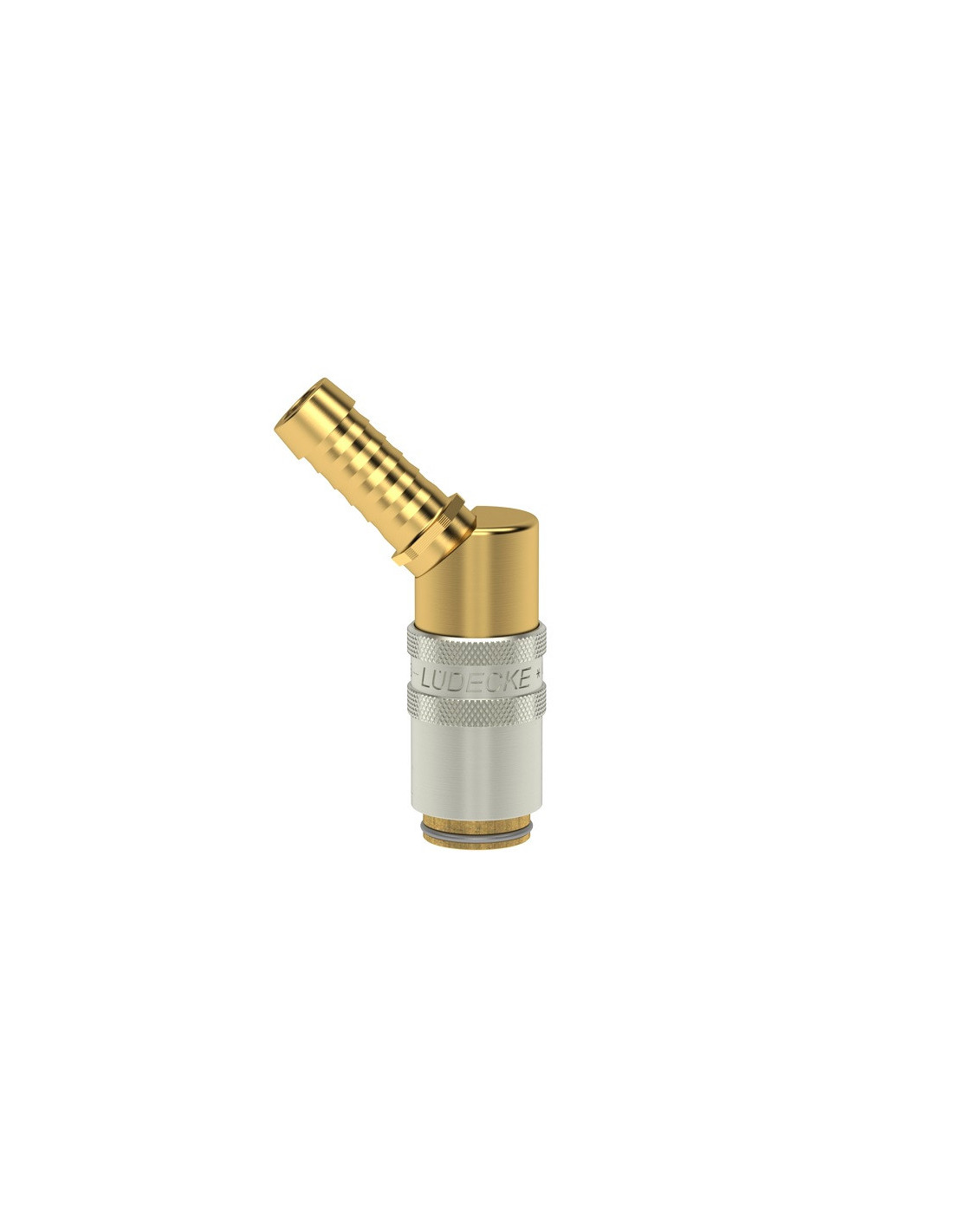

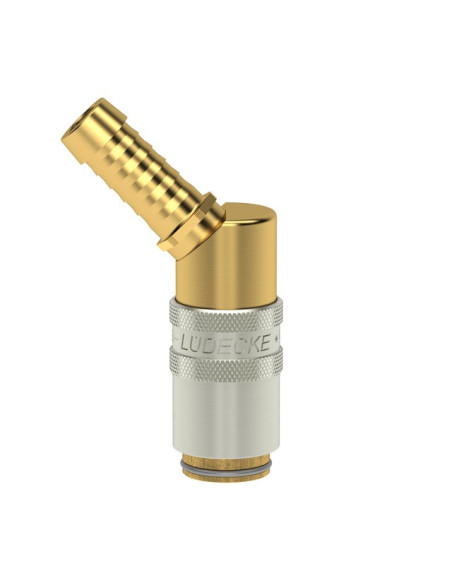

E6 GNIAZDO 9 MM / 45° – BEZ ZAWORU
Opis produktu
Kątowe gniazdo szybkozłączne E6 o średnicy nominalnej 9 mm, w wersji 45°, przeznaczone do instalacji wymagających kompaktowego montażu pod kątem oraz pełnego przepływu medium. Wariant bez zaworu ogranicza straty ciśnienia i upraszcza konstrukcję układu.
Kluczowe cechy
-
Korpus z mosiądzu – trwałość i odporność na korozję.
-
Uszczelnienie FKM – wysoka odporność termiczna oraz na oleje i media chemicznie agresywne.
-
Kąt 45° – łatwiejsze prowadzenie przewodów w ciasnych przestrzeniach.
-
Wersja bez zaworu – brak dławienia, szybki przepływ.
Zastosowania
-
Pneumatyka i hydraulika niskociśnieniowa.
-
Układy z olejami, paliwami i mediami o podwyższonej temperaturze.
-
Maszyny przemysłowe, linie montażowe, instalacje serwisowe.
Parametry techniczne
-
Średnica nominalna: 9 mm
-
Kąt korpusu: 45°
-
Wersja: bez zaworu
-
Materiał korpusu: mosiądz
-
Uszczelnienie: FKM
-
Temperatura pracy: −20°C do +200°C
-
Ciśnienie robocze: 15 bar
Wskazówki montażowe i eksploatacyjne
-
Przed montażem oczyścić gniazdo oraz końcówki przewodów z zanieczyszczeń.
-
Dobrać przewód i złączki zgodnie z średnicą 9 mm i dopuszczalnym ciśnieniem 15 bar.
-
Regularnie kontrolować stan uszczelnień FKM, zwłaszcza przy pracy w wysokich temperaturach.
-
Unikać przekręcania przewodów przy podłączaniu ze względu na kątową konstrukcję 45°.
