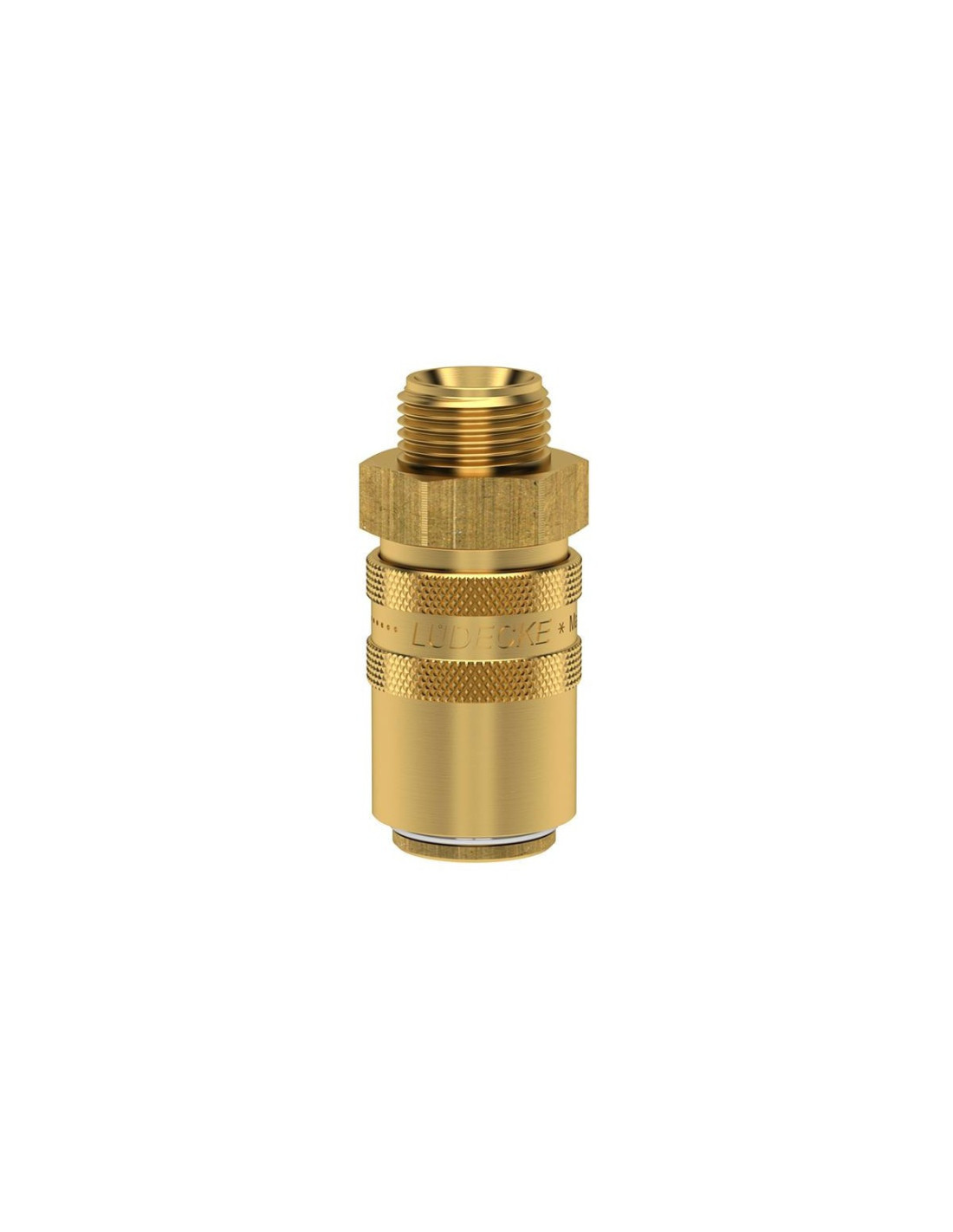

E6 GNIAZDO GZ M10x1, z zaworem — ESHM 101 AAB
Opis produktu
Gniazdo przyłączeniowe serii E6 z wbudowanym zaworem odcinającym, wyposażone w gwint zewnętrzny M10x1. Korpus z mosiądzu i uszczelnienie FKM zapewniają wysoką odporność na temperaturę oraz szeroką kompatybilność medium.
Najważniejsze cechy
-
Gwint zewnętrzny: M10x1
-
Wbudowany zawór odcinający — bezpieczeństwo i wygoda podczas rozłączania
-
Korpus z mosiądzu – trwałość i odporność na korozję
-
Uszczelnienie FKM – bardzo dobra odporność na oleje, paliwa oraz podwyższoną temperaturę
-
Stabilne parametry pracy w aplikacjach przemysłowych i serwisowych
Dane techniczne
| Maksymalne ciśnienie robocze | PN 15 bar |
| Temperatura | -20°C - +200 °C |
| Medium robocze | powietrze / woda / olej / podciśnienie |
| DN | 6 |
| Gwint | DIN 13 / DIN 158 / ISO 228 |
| Dostępne wersje | przelotowa / jednostronnie odcinająca / dwustronnie odcinająca |
| Ilość w opakowaniu | szybkozłącza 5 szt. / wtyki 10 szt. |
| Złącze | M 10x1 |
| l | 46 |
| d1 | 9 mm |
| SW | 17 |
| Przepustowość | 6 Nm³/h |
| Zawór | z zaworem zwrotnym |
| d | 17 mm |
Zastosowanie
-
Układy pneumatyczne i automatyka przemysłowa
-
Instalacje z mediami olejowymi i paliwowymi (zgodnie z kompatybilnością FKM i mosiądzu)
-
Aplikacje serwisowe, laboratoryjne i testowe
Wskazówki montażowe
-
Montaż na gwincie M10x1 (GZ); stosować odpowiednie uszczelnienie gwintu (np. taśma/PTFE lub pasta, zgodnie z praktyką instalacyjną)
-
Dokręcać zgodnie z zaleceniami dla gwintów drobnozwojnych, bez przekraczania dopuszczalnych momentów
Oznaczenia
-
Seria/typ: E6
-
Kod/indeks: ESHM 101 AAB
