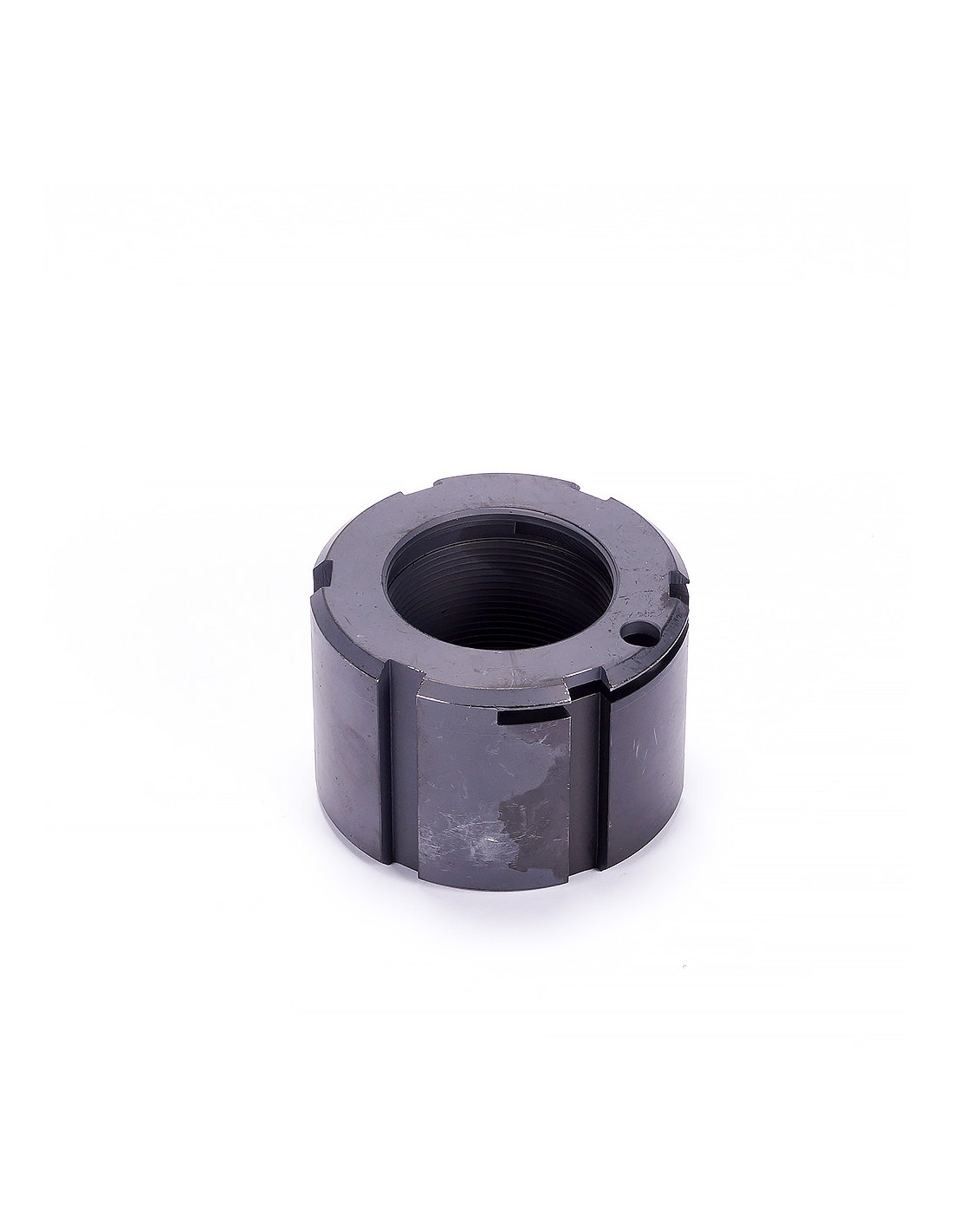

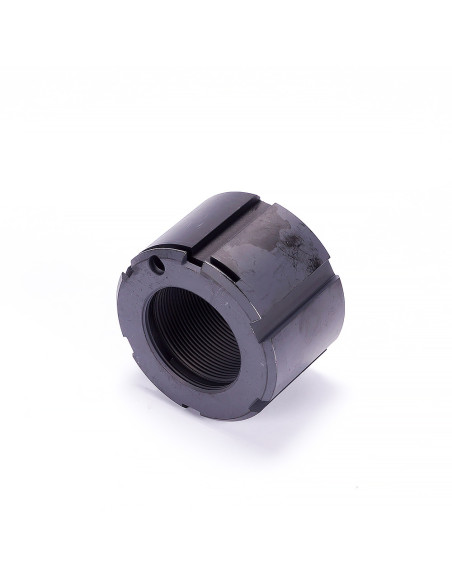

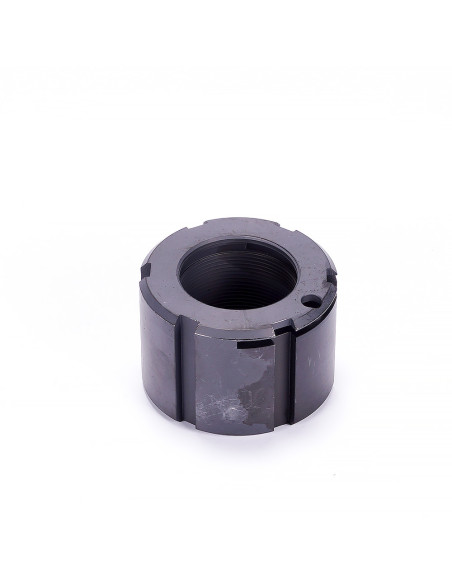

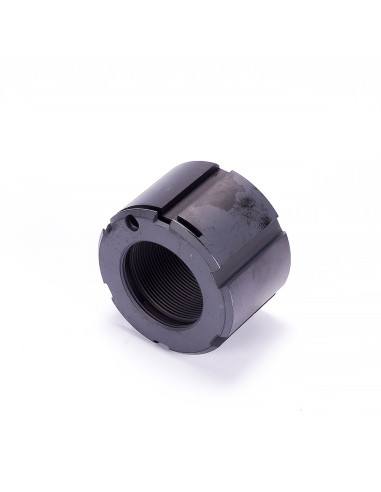

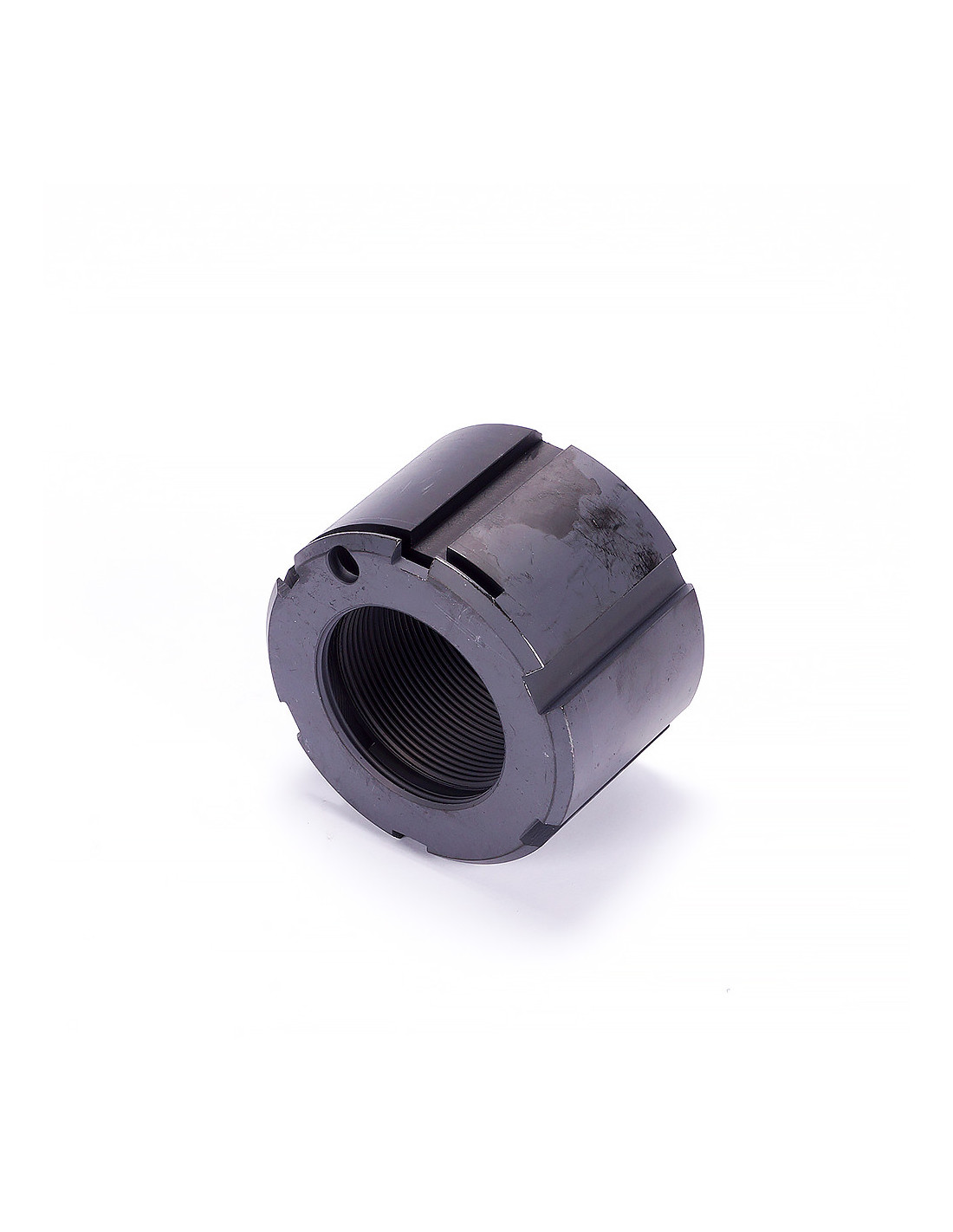

Nakrętka kolumny ENGEL 0085083701
Przeznaczenie i funkcja
Nakrętka przeznaczona do osiowego ustalenia i zabezpieczenia kolumny (tie-bar/holm) w zespole zacisku wtryskarki ENGEL. Utrzymuje nastawę wstępnego naprężenia kolumn i zapobiega jej samoczynnemu przesunięciu podczas pracy maszyny (zamykanie formy, cykliczne obciążenia).
Budowa
-
Gwint wewnętrzny metryczny drobnozwojny dopasowany do średnicy kolumny (np. M…×3; dokładny wymiar = średnica i skok kolumny danej maszyny).
-
Masywny korpus z utwardzanej stali konstrukcyjnej o wysokiej wytrzymałości, zwykle z powłoką ochronną (czernienie/fosforan).
-
W zależności od modelu:
-
kształt sześciokątny do klucza płaskiego, lub
-
kształt okrągły z gniazdami/otworami do klucza hakowego i ze śrubami kontrującymi (zabezpieczenie przed odkręceniem).
-
-
Często wyposażona w rowek pod podkładkę zabezpieczającą lub otwory na drut zabezpieczający.
Dane techniczne (zakresy/wytyczne)
-
Rozmiar gwintu (ID): M…×p (np. M90×3, M110×3, M130×3) – dobierany do średnicy i skoku kolumny konkretnej maszyny.
-
Materiał/wytrzymałość: stal o wysokiej wytrzymałości; typowo ≥ kl. 10 wg ISO 898-2 (nakrętki ciężkie; potwierdza OEM).
-
Twardość/obróbka cieplna: ulepszanie cieplne dla podwyższonej odporności zmęczeniowej.
-
Temperatura pracy: warunki przemysłowe (otoczenie hali); brak kontaktu z medium procesowym.
-
Zabezpieczenie przed odkręceniem: śruby dociskowe, podkładka ząbkowana, nakrętka kontrująca lub klej gwintowy – zgodnie z instrukcją ENGEL.
Cechy i korzyści
-
Stabilizacja wstępnego naprężenia kolumn – utrzymanie geometrii zacisku.
-
Zwiększona odporność na obciążenia cykliczne dzięki masywnej konstrukcji i obróbce cieplnej.
-
Różne warianty kształtu ułatwiające montaż i serwis (klucz płaski lub hakowy).
-
Dodatkowe opcje zabezpieczenia przed samoodkręceniem.
