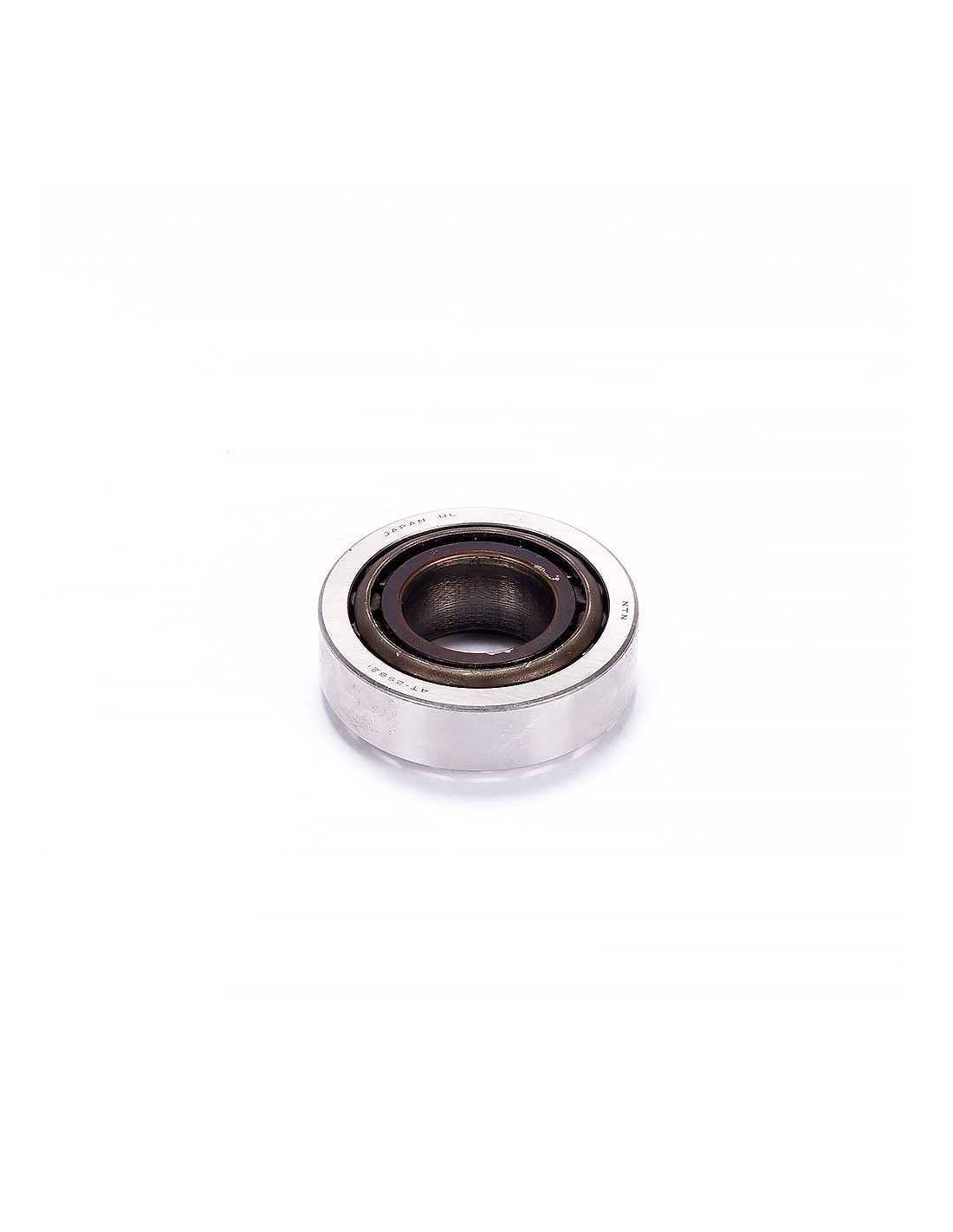

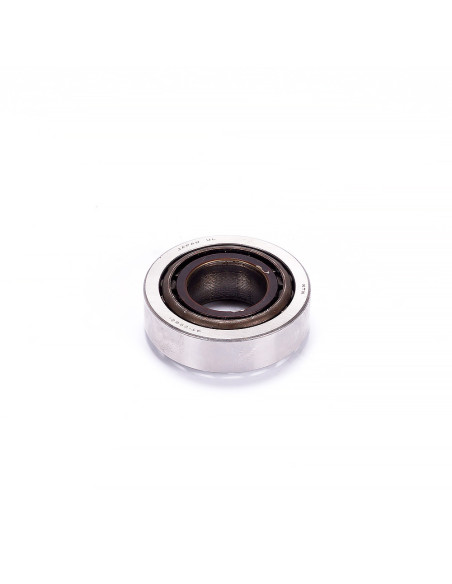

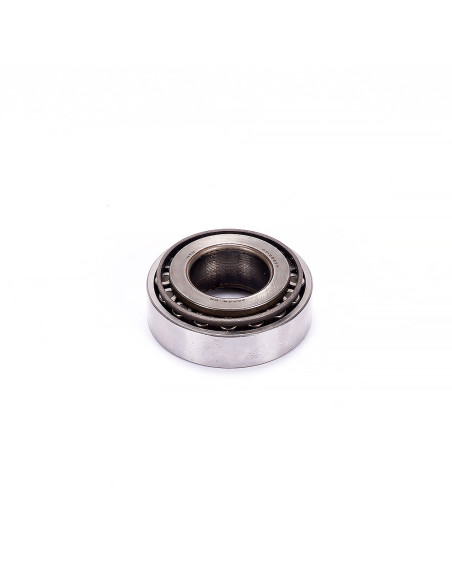

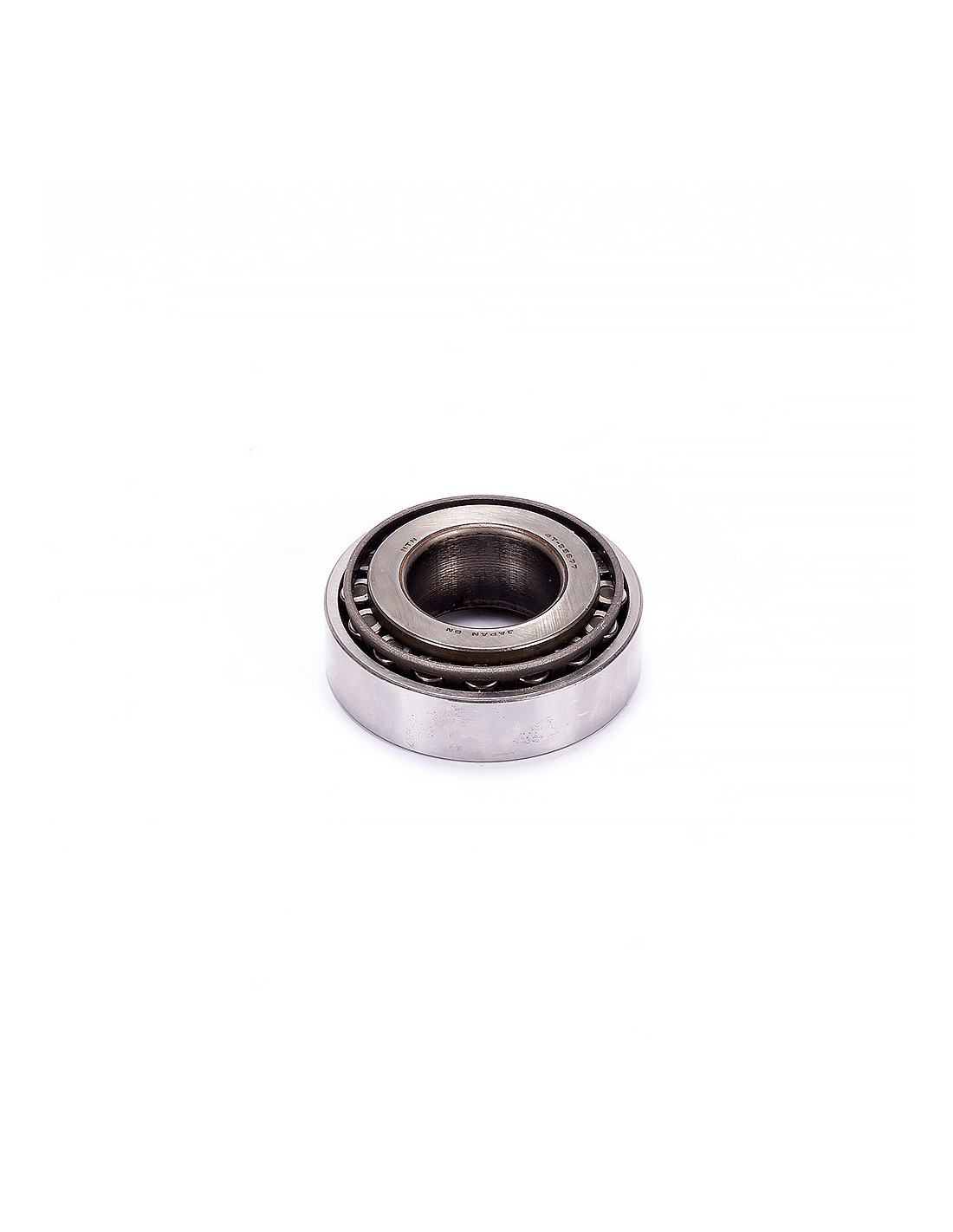

Łożysko stożkowe jednorzędowe 4T-25877/25821 (cone 25877 + cup 25821)
Opis i zastosowanie
Kompletne łożysko stożkowe jednorzędowe do przenoszenia obciążeń promieniowych i osiowych w jednym kierunku. Stosowane m.in. w piastach, przekładniach, maszynach rolniczych i przemysłowych. Zestaw składa się z pierścienia wewnętrznego z koszykiem i wałeczkami (cone 25877) oraz pierścienia zewnętrznego (cup 25821).
Dane techniczne (wymiary i geometria)
-
Średnica otworu d: 34,925 mm (1.3750")
-
Średnica zewnętrzna D: 73,025 mm (2.8750")
-
Szerokość zestawu T: 23,812 mm (0,9375")
-
Szerokość pierścienia zewn. C (cup 25821): ~19,05 mm (0,750")
-
Szerokość pierścienia wewn. B (cone 25877): ~23,812 mm (0,9375")
-
Promienie zaokrągleń (typ.): r₁, r₂ ≈ 1,3 mm – ramiona oporowe wału/obudowy powinny mieć promień ≤ r.
-
Kąt bieżni (orientacyjnie): ~16–20° (typowy dla tej serii).
Materiał i konstrukcja
-
Seria NTN 4T – stal nawęglana (case-hardened) o podwyższonej trwałości zmęczeniowej.
-
Bieżnie i wałeczki hartowane.
-
Koszyk: stal tłoczona.
Smarowanie i warunki pracy
-
Medium: smar lub olej – dobór wg aplikacji.
-
Zakres temp. pracy: ok. −30…+120 °C (w zależności od użytego smaru).
-
Zalecana czystość i prawidłowe dosmarowanie dla maksymalnej trwałości.
Klasa dokładności
-
Standard (JIS/ISO klasa 0); inne klasy dostępne na zamówienie.
Nośności (orientacyjne dla tego wymiaru)
-
Dynamiczna: ~60–70 kN
-
Statyczna: ~55–65 kN
(Dokładne wartości zależą od producenta/wersji; dla NTN: 4T-25877/25821).
