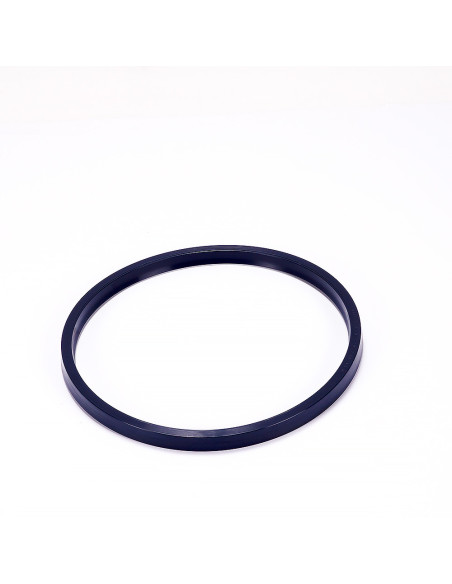

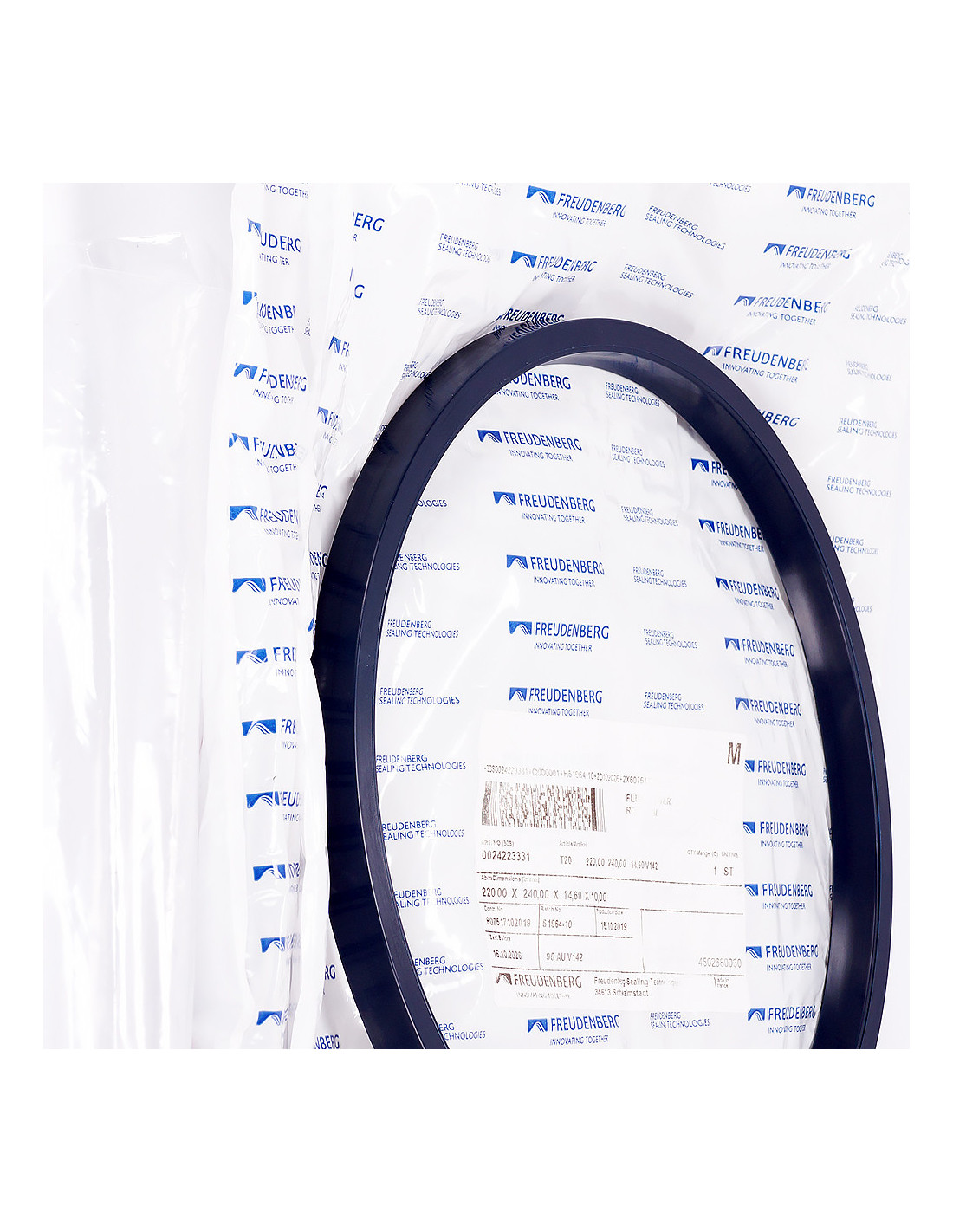

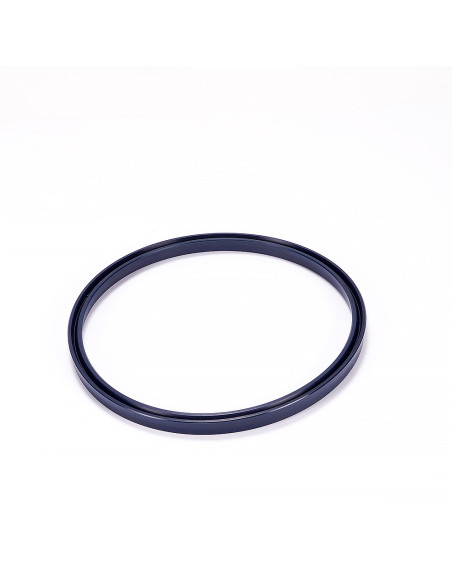

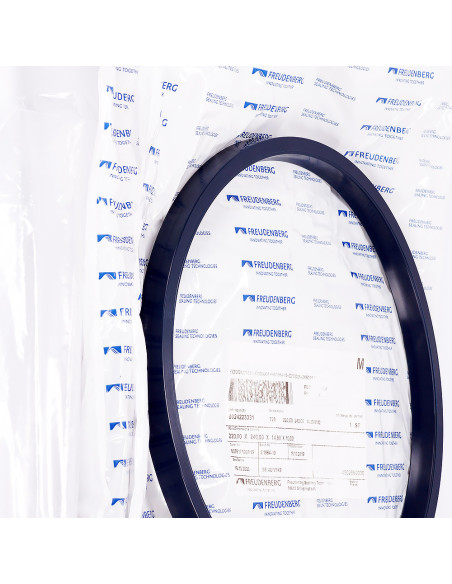

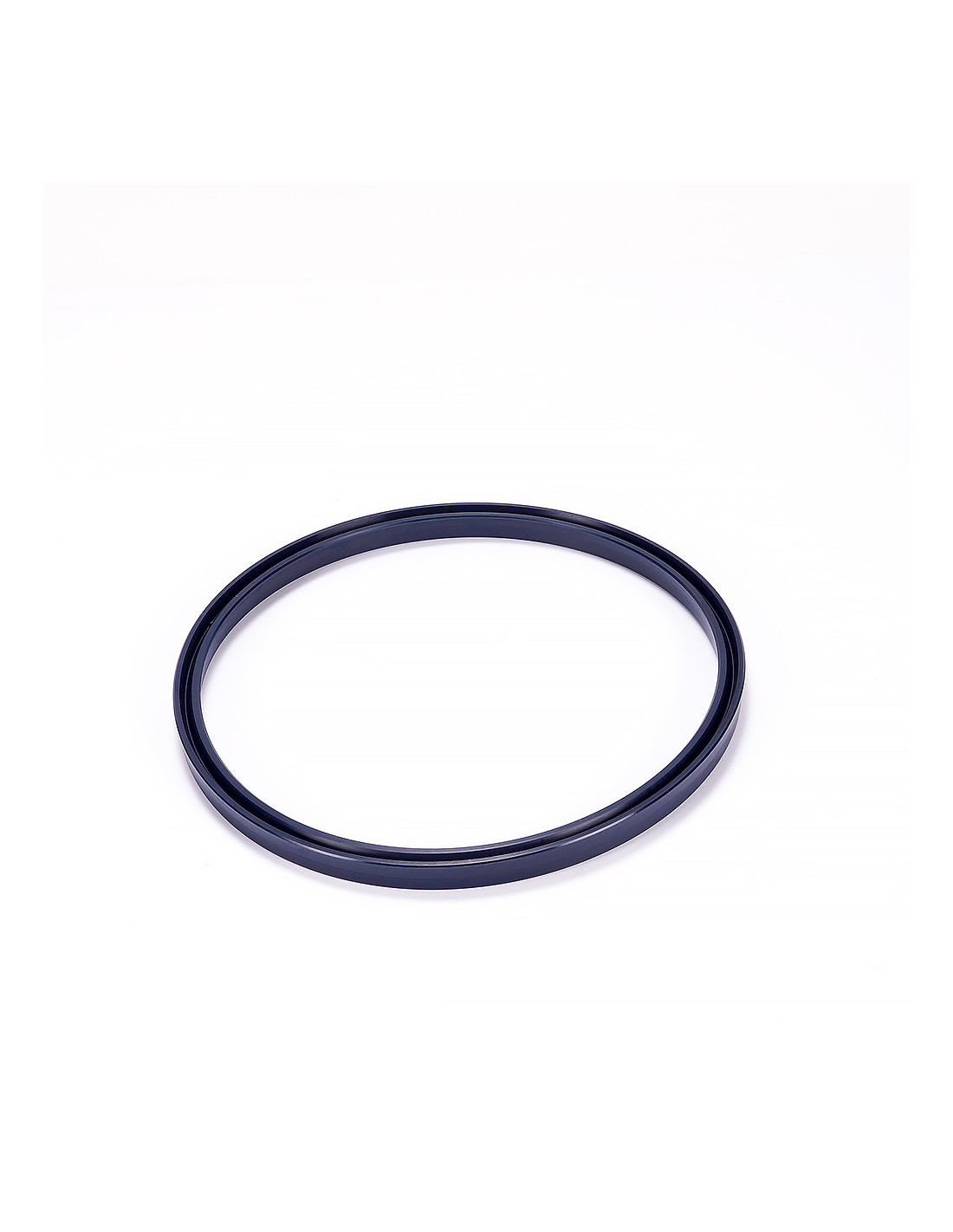

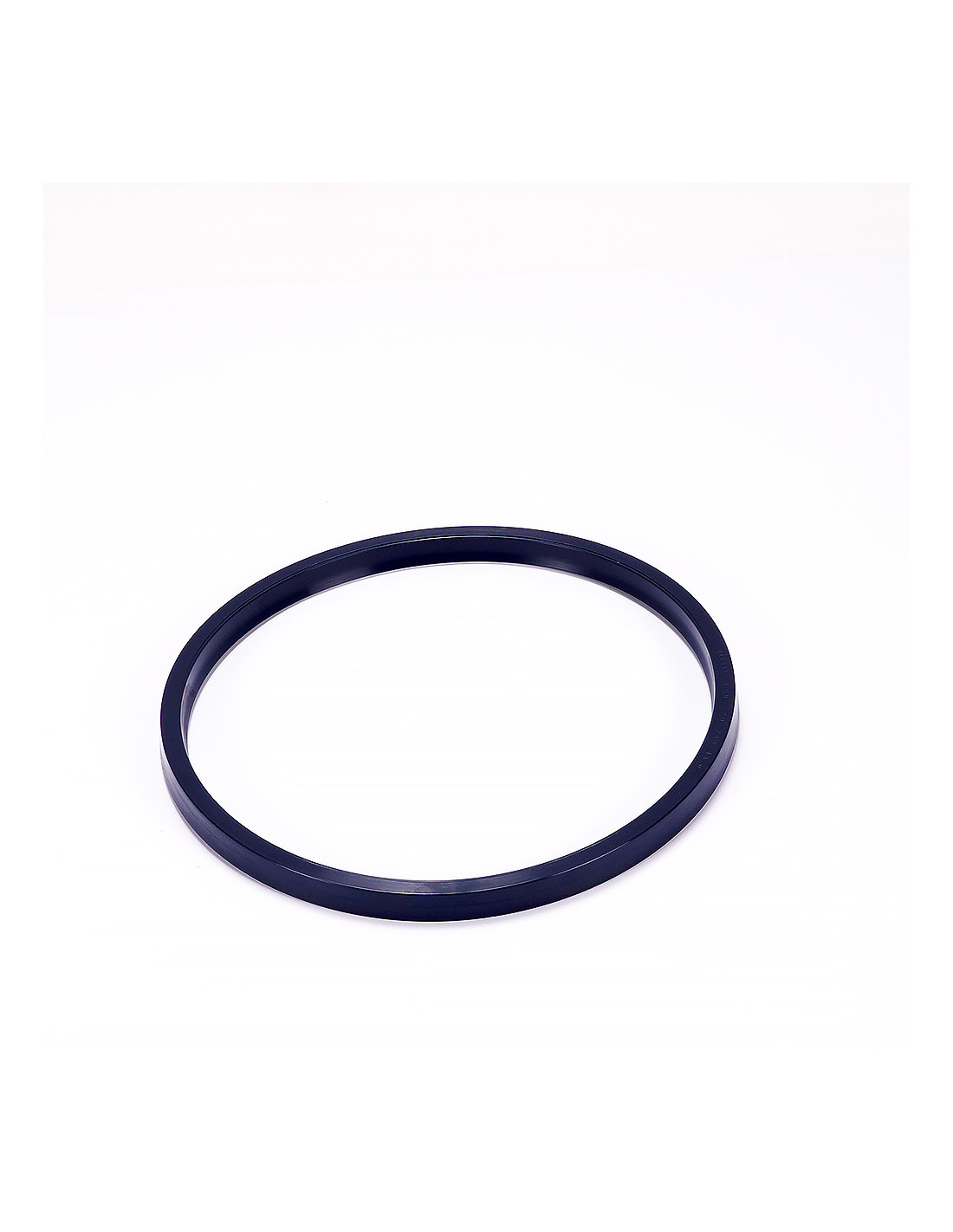

Freudenberg (Merkel) T20 – uszczelniacz tłoczyska (U-cup) 220×240×14,60/10 mm, 96 AU V142
Przeznaczenie i zasada działania
Jednostronny U-cup (Nutring) do uszczelniania ruchu posuwisto-zwrotnego tłoczyska. „Otwartą” wargę ustawia się w stronę ciśnienia; wzrost ciśnienia dociska wargę do pręta, zapewniając szczelność zarówno przy małych, jak i dużych obciążeniach.
Wymiary i materiał
-
d₁ (średnica tłoczyska): 220,00 mm
-
D (średnica gniazda w pokrywie): 240,00 mm
-
L (całkowita wysokość uszczelki): 14,60 mm
-
h (głębokość rowka / wysokość montażowa): ≈ 10,00 mm
-
Materiał: 96 AU V142 – poliuretan (AU) 96 ShA
Typowe parametry pracy
-
Media: oleje hydrauliczne HL/HLP
-
Temperatura: −30…+100 °C
-
Prędkość liniowa: do 0,5–1 m/s
-
Ciśnienie robocze: do 250 bar (w zależności od luzów); przy wyższych ciśnieniach stosować pierścień podporowy (Stützring / back-up)
Zalecenia montażowe
-
Kierunek montażu: strona szczeliny/U do ciśnienia
-
Faza wprowadzenia: 15–20° × 1–2 mm, krawędzie gładkie, bez zadziorów
-
Smarowanie przy montażu: olej hydrauliczny
-
Zalecane montowanie w komplecie ze zgarniaczem i pierścieniami prowadzącymi
Wymagania dla powierzchni
-
Tłoczysko: Ra 0,2–0,4 μm
-
Gniazdo: Ra 0,4–0,8 μm
Cechy i korzyści
-
Stabilna szczelność dzięki samodociśnieniu wargi pod wpływem ciśnienia
-
Odporność na ścieranie i wykruszanie typowa dla PU 96 ShA
-
Prosta konstrukcja, łatwy montaż, dobra praca w szerokim zakresie temperatur
Zastosowanie
Cylindry hydrauliczne w maszynach przemysłowych i mobilnych, siłowniki pracujące w olejach HL/HLP. Zalecane łączenie z odpowiednio dobranym zgarniaczem oraz prowadzeniem, aby ograniczyć
