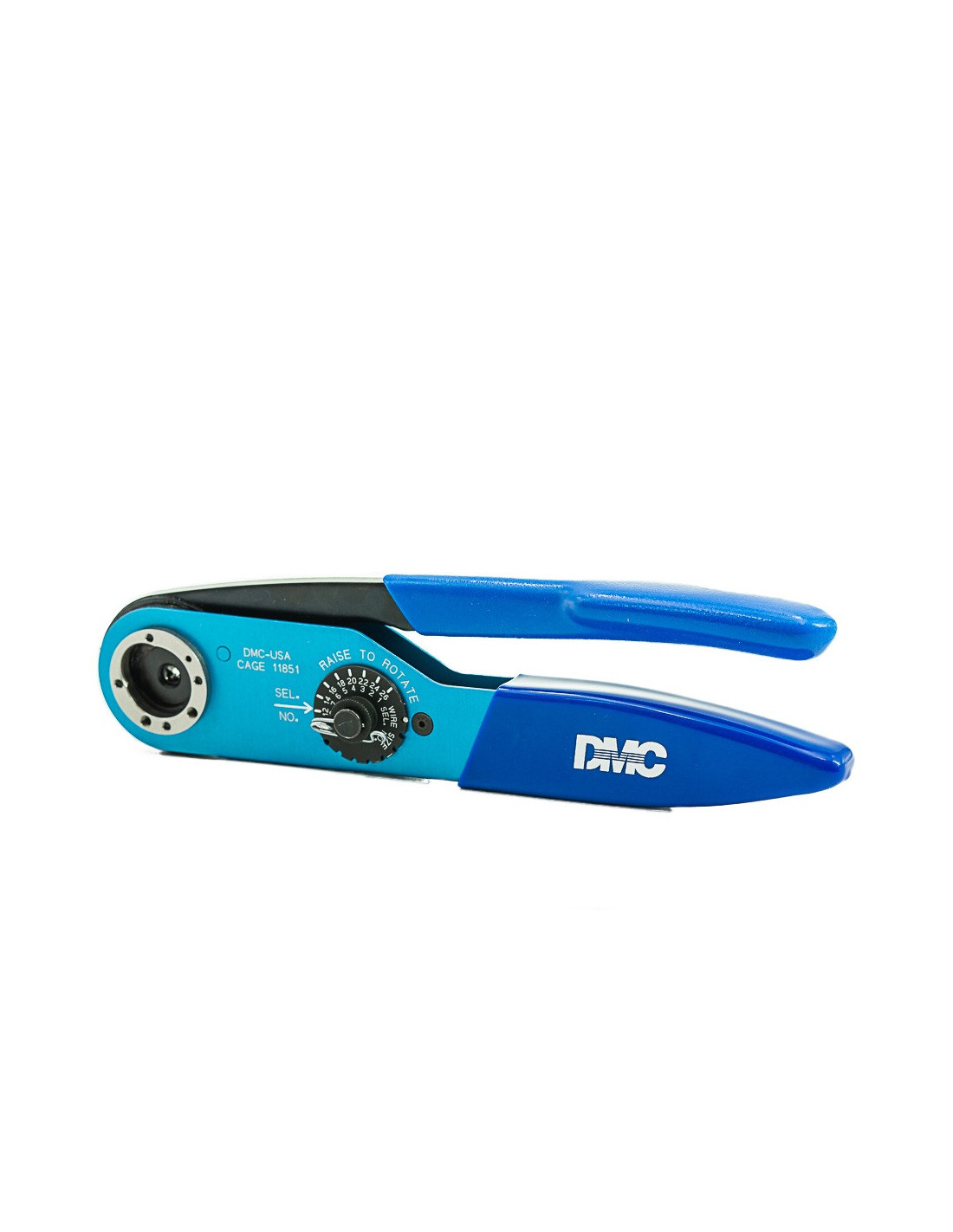

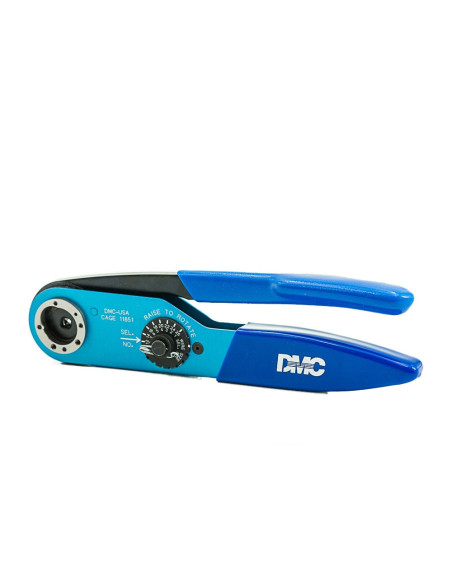

Zaciskarka ręczna DMC AF8 — M22520/1-01
DMC AF8 (M22520/1-01) to klasyczna, wojskowa zaciskarka z 8-punktowym (8-indent) zaciskiem do styków tulejkowych (closed-barrel) w przewodach 26–12 AWG. Narzędzie spełnia wymagania MIL-DTL-22520/1 oraz AS22520/1 i od dekad jest standardem w lotnictwie, kosmonautyce i przemyśle „high-rel”. Precyzyjny mechanizm zapadkowy wymusza pełny cykl zacisku, a pokrętło selektora (8 ustawień) pozwala dokładnie dobrać głębokość zacisku do średnicy żyły i typu styku.
Najważniejsze cechy zaciskarki ręcznej M22520/1-01
-
Zakres przewodów: 26–12 AWG (0,14–3,3 mm²).
-
Geometria zacisku: 8-indent (maksymalna wytrzymałość na zrywanie i przewodność).
-
Kontrola procesu: podwójna zapadka (pełny cykl) + 8-stopniowy selektor głębokości; możliwość zabezpieczenia ustawienia pinem/drutem.
-
Kompatybilność z pozycjonerami/turret headami: m.in. TH1A – M22520/1-02, TH163 – M22520/1-04, UH2-5 – M22520/1-05 (głowica uniwersalna).
-
Kalibracja/QPL: narzędzie kwalifikowane wg AS22520/1; zalecana okresowa kontrola wskaźnikiem G125 (M22520/3-1 Go/No-Go) przy ustawieniu selektora #4.
Zastosowania zaciskarki ręcznej M22520/1-01
Zaciskanie precyzyjnych styków maszynowych do złączy okrągłych (np. serie MIL-DTL-38999, 26482 itp.) oraz wielu kontaktów przemysłowych — wszędzie, gdzie wymagana jest powtarzalność i zgodność z MIL-DTL-22520. Dobór właściwego pozycjonera/turret head odbywa się wg typu styku i rozmiaru żyły. (Przykład: TH1A dla popularnych rozmiarów 20/16/12).
Parametry techniczne zaciskarki ręcznej M22520/1-01
-
Standard / kwalifikacja: MIL-DTL-22520/1, AS22520/1 (QPL).
-
Zakres przewodów: 26–12 AWG.
-
Regulacja głębokości: selektor 1–8 (blokada pinem/safety wire).
-
Wymiary i masa narzędzia: ok. 9,75″ × 2,5″ × 1,25″; 15 oz (~425 g).
-
Typ zacisku: 8-indent, zamknięta tuleja (closed-barrel).
Produkt nowy.
