Zestaw silnik–pompa hydrauliczna, QR32 SMT16B 75LV, SETTIMA

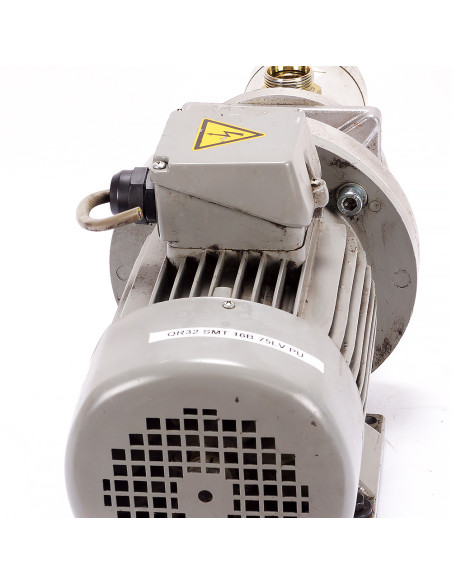

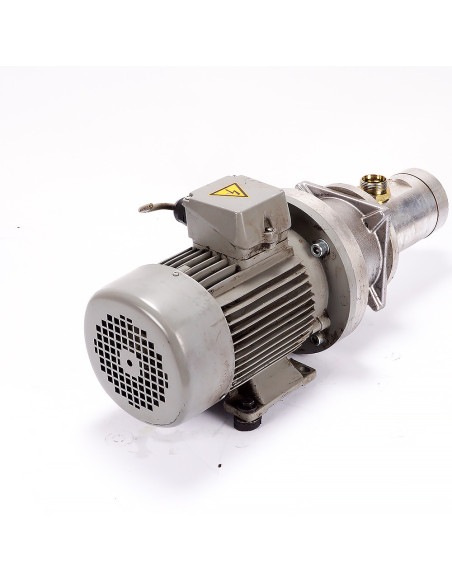

Zestaw silnik–pompa hydrauliczna śrubowa: SETTIMA QR32 SMT16B 75LV + AC-Motoren EYP 80 S-2 (IM B35, 1.5/1.8 kW)

Opis produktu

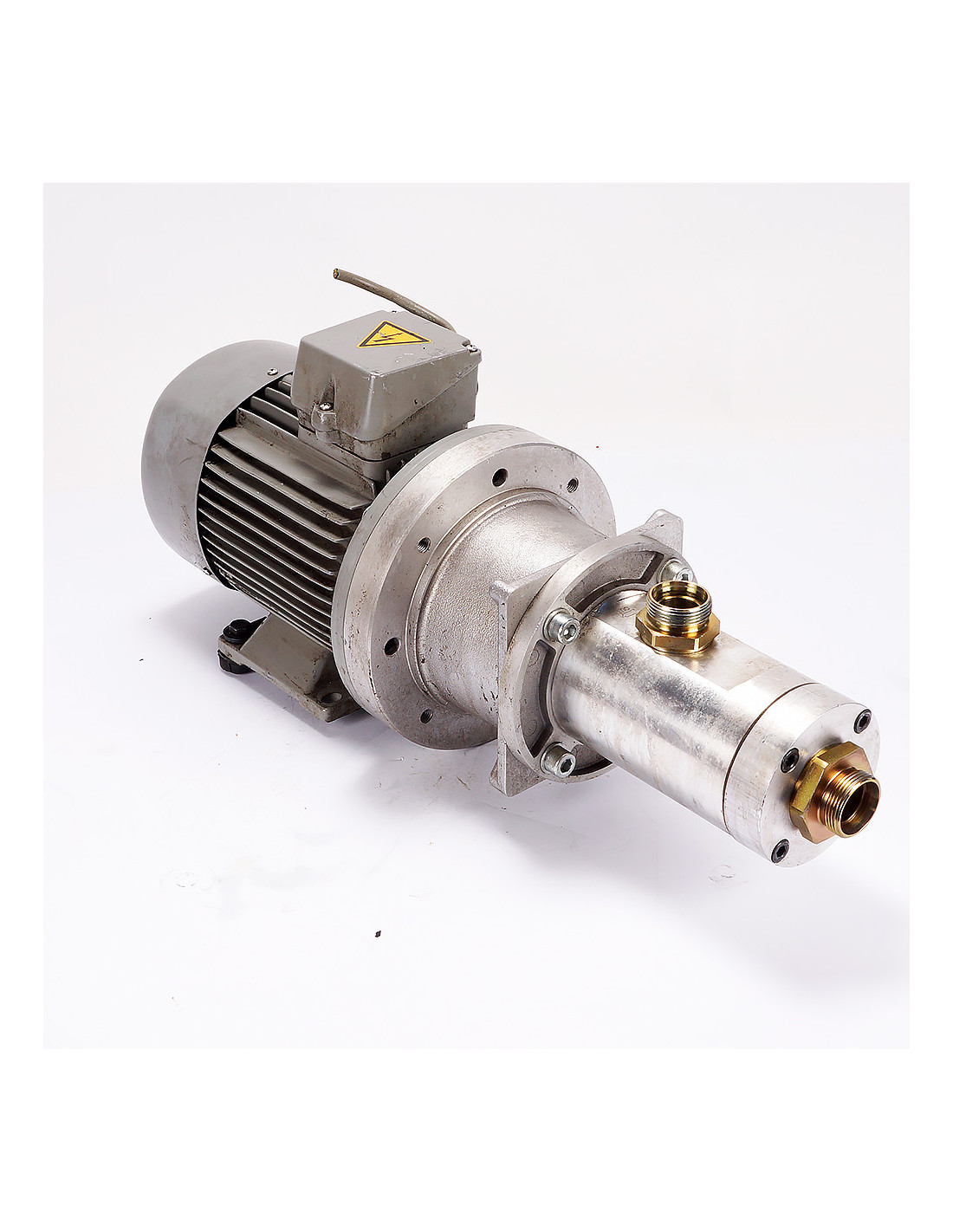

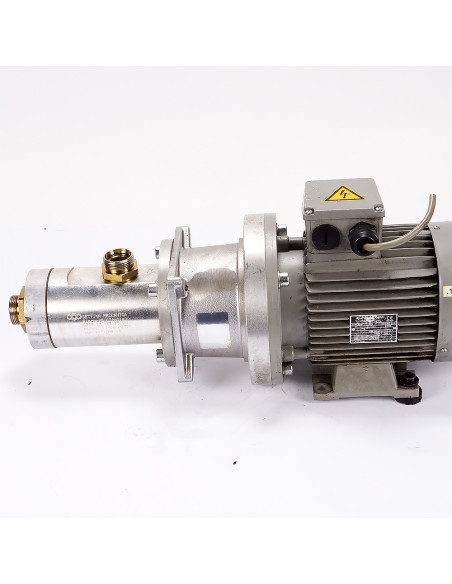

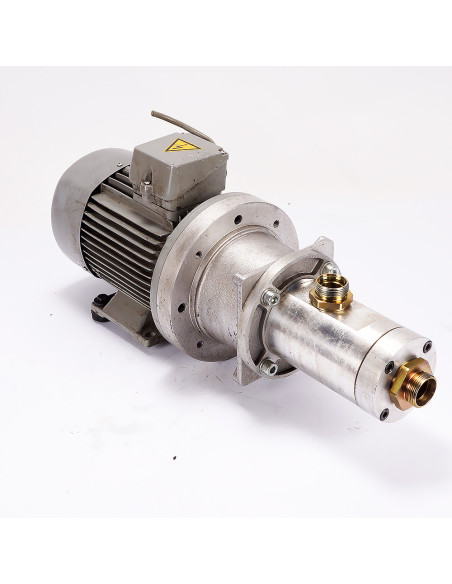

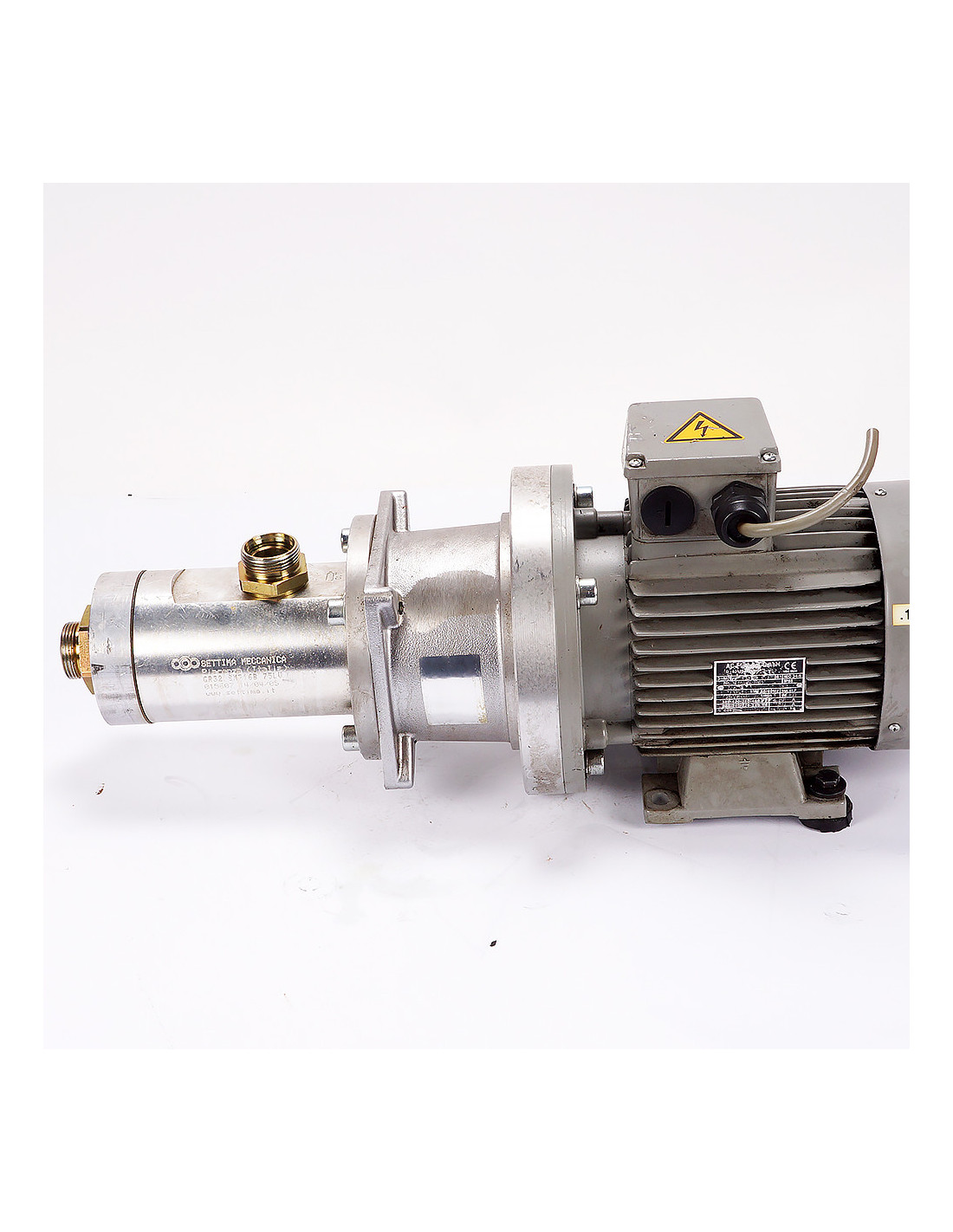

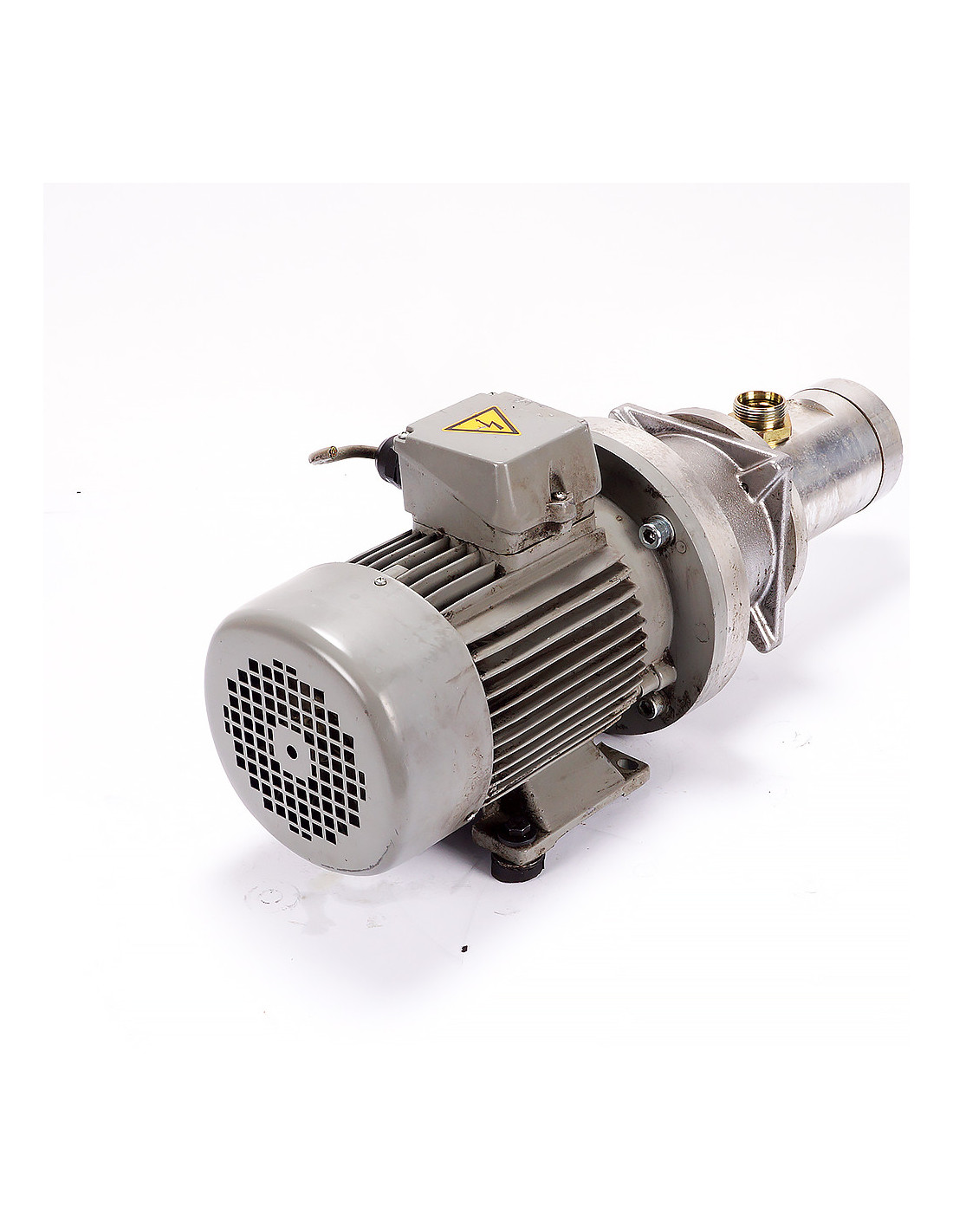

Kompletny, kompaktowy zestaw napędowy: 3-śrubowa pompa hydrauliczna SETTIMA MECCANICA QR (wersja liniowa) zamontowana na dzwonie kołnierzowym i połączona ze sztywną bazą poprzez elastyczne sprzęgło z silnikiem AC-Motoren EYP 80 S-2. Rozwiązanie przeznaczone do niskoszumowych, małopulsacyjnych układów smarowania, chłodzenia i zasilania hydrauliki maszyn.

Najważniejsze cechy

• Bardzo cicha praca i niski poziom pulsacji przepływu (technologia 3-śrubowa).

• Zestaw „plug-and-play”: dzwon + sprzęgło elastyczne + montaż poziomy.

• Uniwersalne zasilanie 50/60 Hz, tryb pracy ciągłej S1.

• Wysoka kultura pracy: obudowa IP55, izolacja klasy F.

Identyfikacja i skład

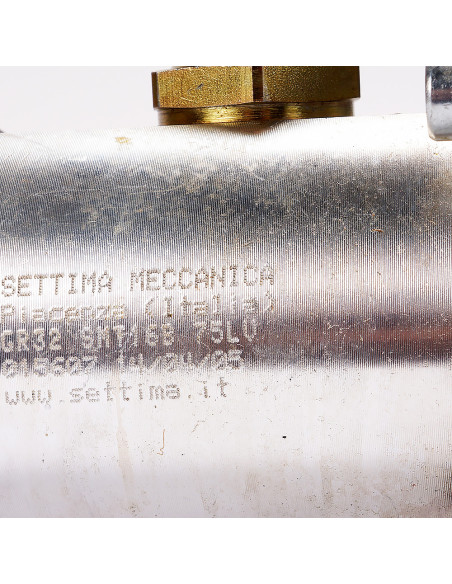

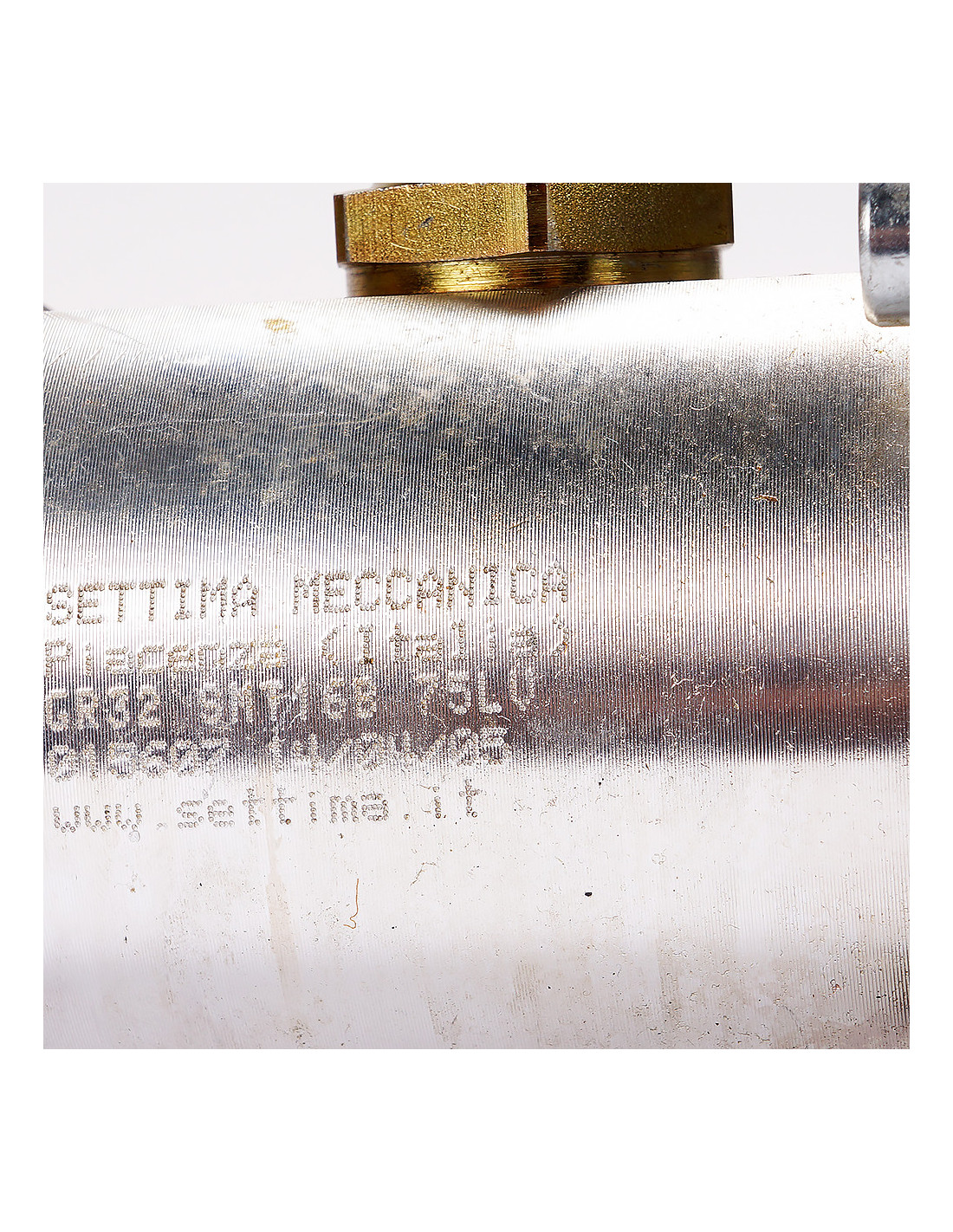

• Pompa: SETTIMA MECCANICA (Piacenza, Italy)
  Model: QR32 SMT16B 75LV • Nr: 015607 • Data prod.: 14/04/2006
  Typ: pompa śrubowa 3-śrubowa, wersja liniowa QR.

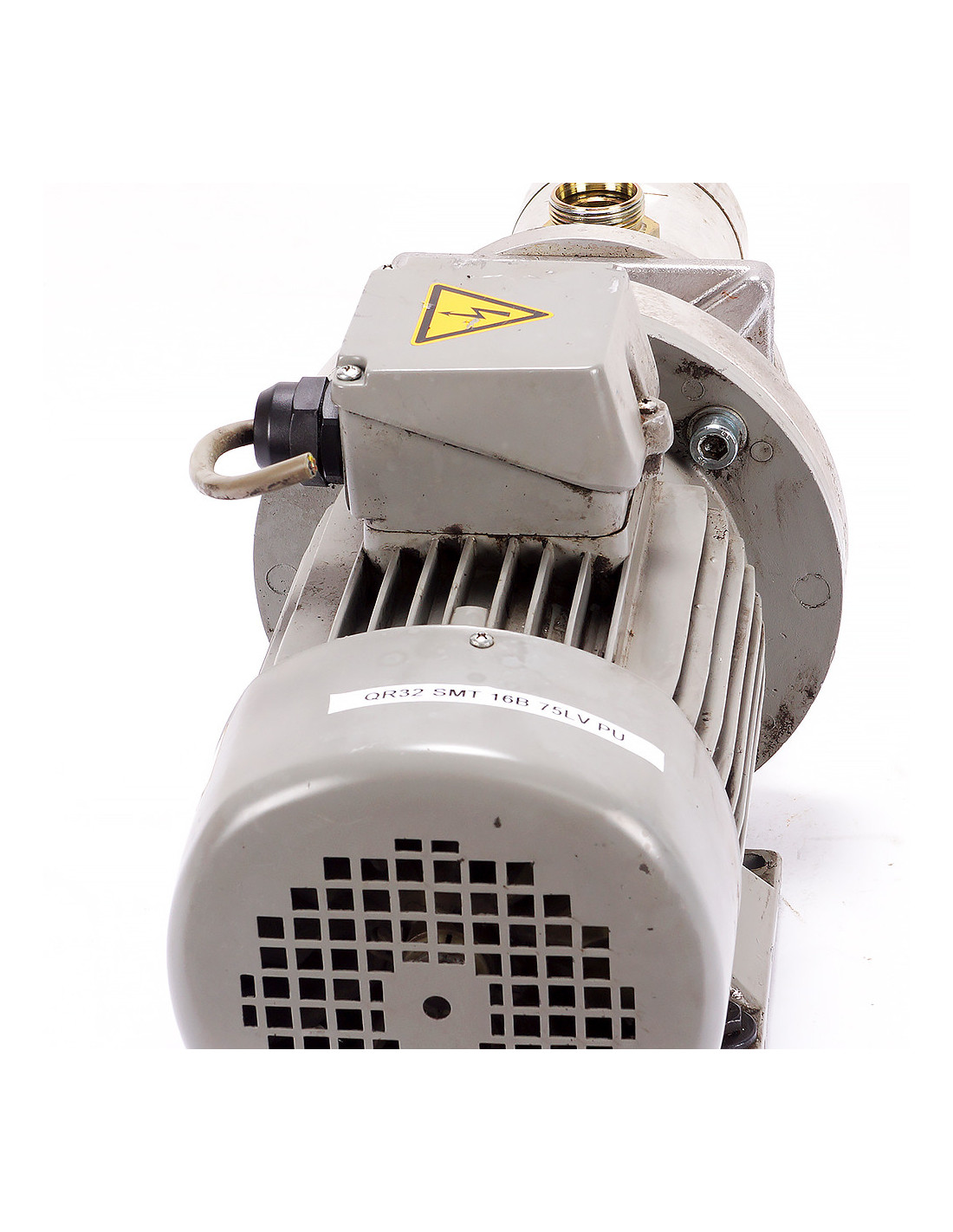

• Silnik: AC-Motoren GmbH, typ EYP 80 S-2
  Wykonanie mechaniczne: IM B35 (kołnierz + łapy) • Obudowa: IP55 • Praca: S1
  Izolacja: klasa F • Norma: IEC 34-5 / VDE 0530

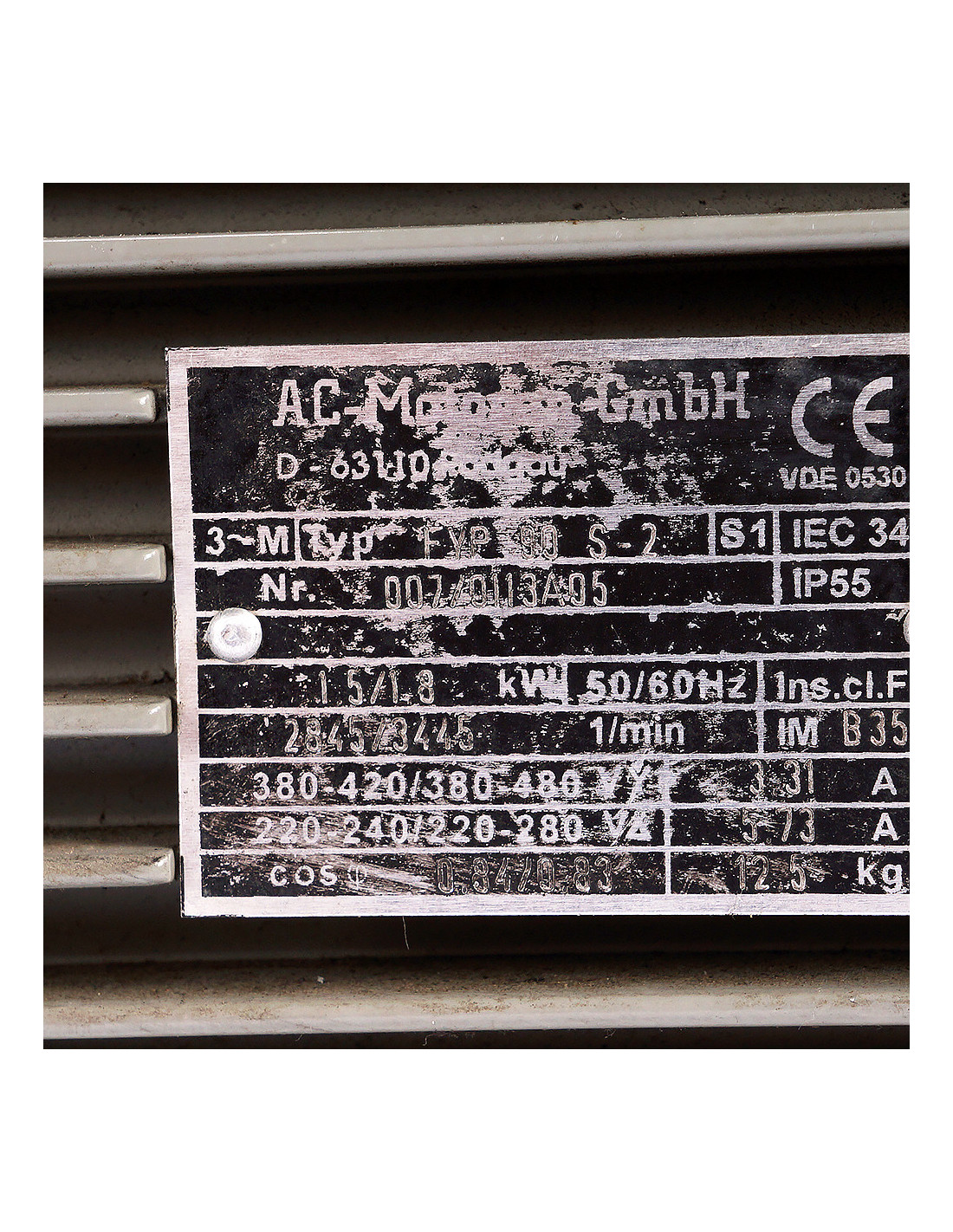

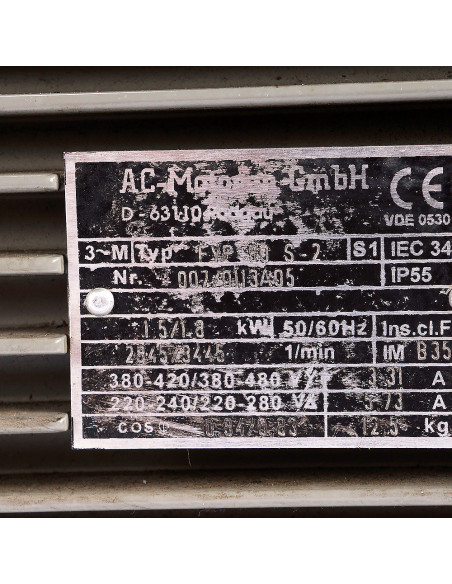

  Tabliczka: Nr 007/0113A05.

Dane techniczne – silnik elektryczny

• Moc znamionowa: 1.5 kW (50 Hz) / 1.8 kW (60 Hz)

• Prędkość obrotowa: 2845 rpm (50 Hz) / 3445 rpm (60 Hz)

• Napięcia i połączenia uzwojeń:
  • Y (gwiazda): 380–420 V (50 Hz) / 380–480 V (60 Hz)
  • Δ (trójkąt): 220–240 V (50 Hz) / 220–280 V (60 Hz)

• Prądy znamionowe (z tabliczki): ok. 3.31 A (Y) / 5.73 A (Δ)

• Masa: ~12.5 kg

Dane techniczne – pompa śrubowa

• Rodzaj: 3-śrubowa, seria QR (SETTIMA), wersja liniowa.

• Pojemność geometryczna (ozn. SMT16B): ~16 cm³/obr.

• Przyłącza hydrauliczne: gwintowane (ssanie/tłoczenie) – króćce męskie; rozmiar zgodny z wykonaniem QR32.

Parametry wydajności (teoretyczne)

• 50 Hz / 2845 rpm: ~45.5 l/min

• 60 Hz / 3445 rpm: ~55.1 l/min
  (Rzeczywista wydajność zależna od sprawności, ciśnienia i lepkości medium).

Warunki i zakres pracy

• Media: oleje hydrauliczne/mineralne, np. ISO VG 32–68.

• Lepkość robocza (typowo dla serii QR): ok. 10–200 cSt.

• Temperatura pracy (typowo): ok. –20…+80 °C.

• Ciśnienie pracy: seria QR – nisko/średniociśnieniowa; wartość dopuszczalna zależna od wersji.
  Dla wariantu 75LV zaleca się weryfikację w dokumentacji producenta (często do ok. 80 bar ciągłe).

Montaż i połączenie mechaniczne

• Dzwon kołnierzowy pomiędzy silnikiem a pompą + sprzęgło elastyczne.

• Montaż: poziomy, wykonanie IM B35 (kołnierz + łapy).

• Kierunek obrotów: zgodnie ze strzałką na korpusie pompy (zwykle CW patrząc od strony silnika).

Zastosowania

• Obiegi smarowania i chłodzenia w maszynach.

• Ciche zasilanie układów hydraulicznych (np. wtryskarki, obrabiarki CNC, agregaty hydrauliczne).

• Układy wymagające stabilnego, małopulsacyjnego przepływu i niskiej emisji hałasu.
