Zawór logiczny, LFA 25 H2-71/F, Bosch Rexroth

Zespół: zawór logiczny 2/2 (seat) ISO 7368 – size 25

Opis produktu

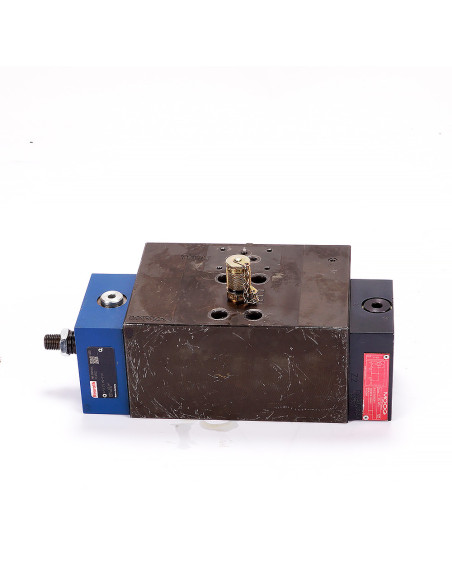

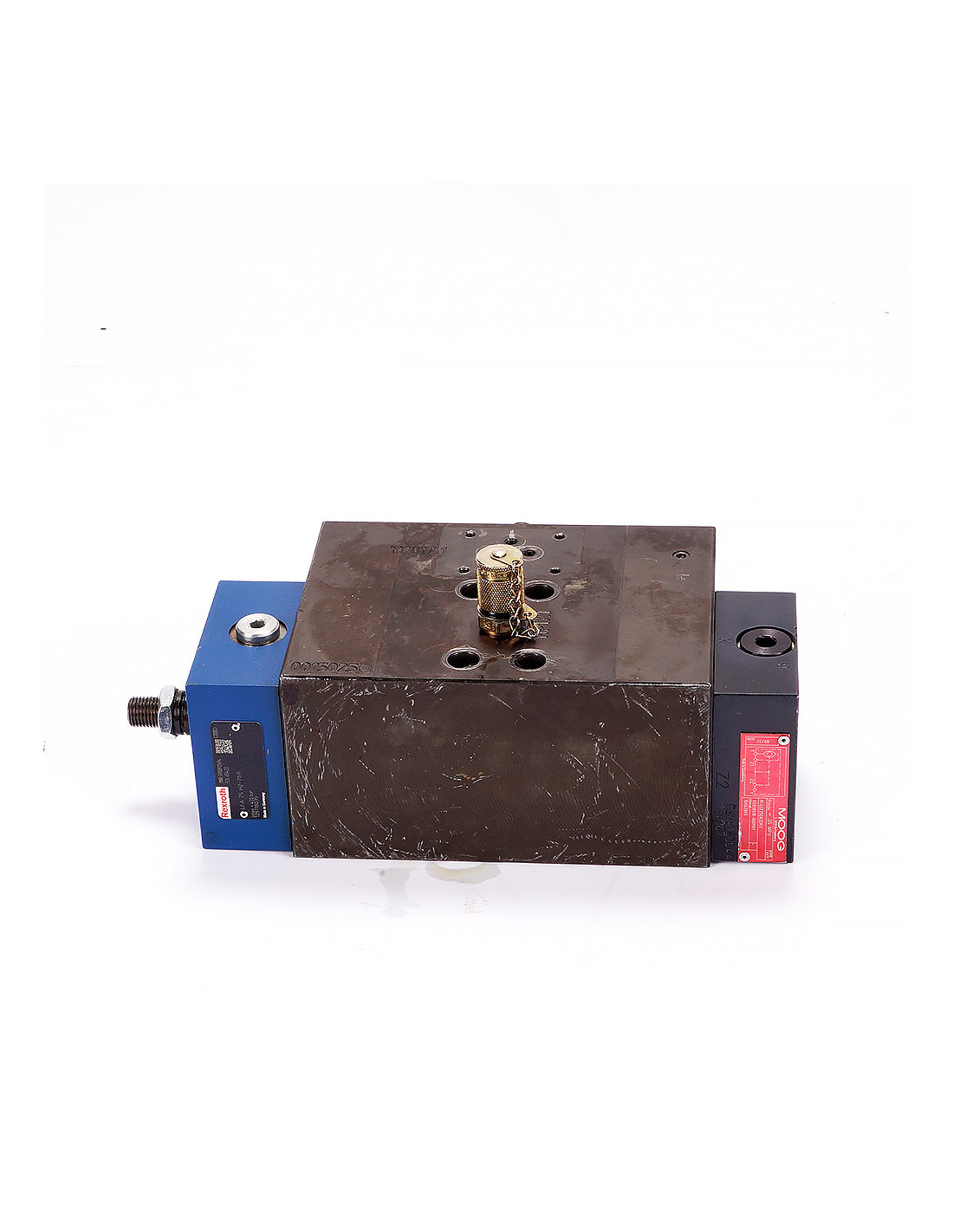

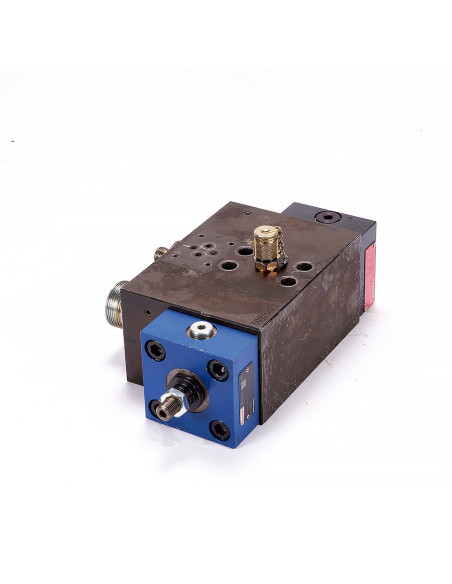

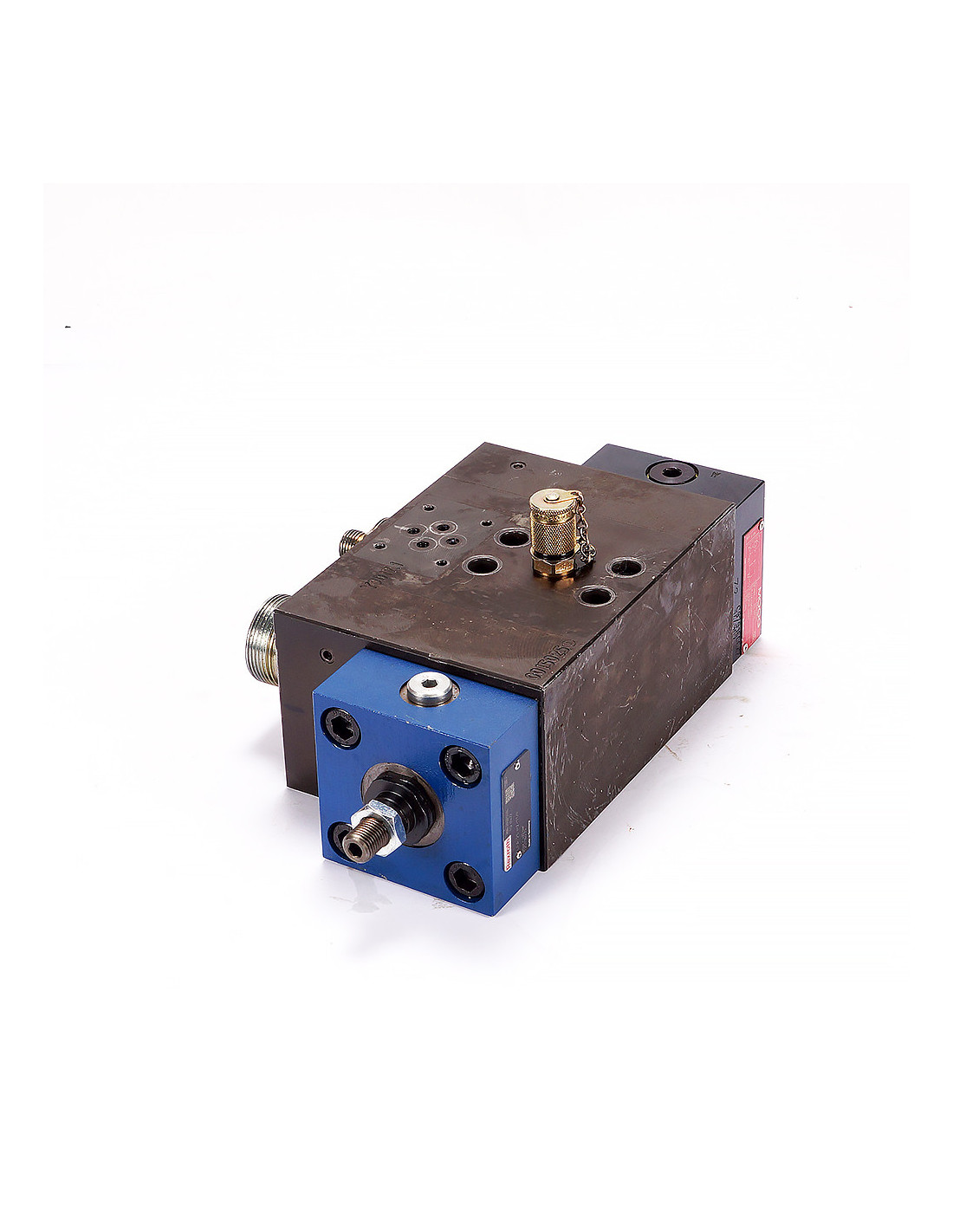

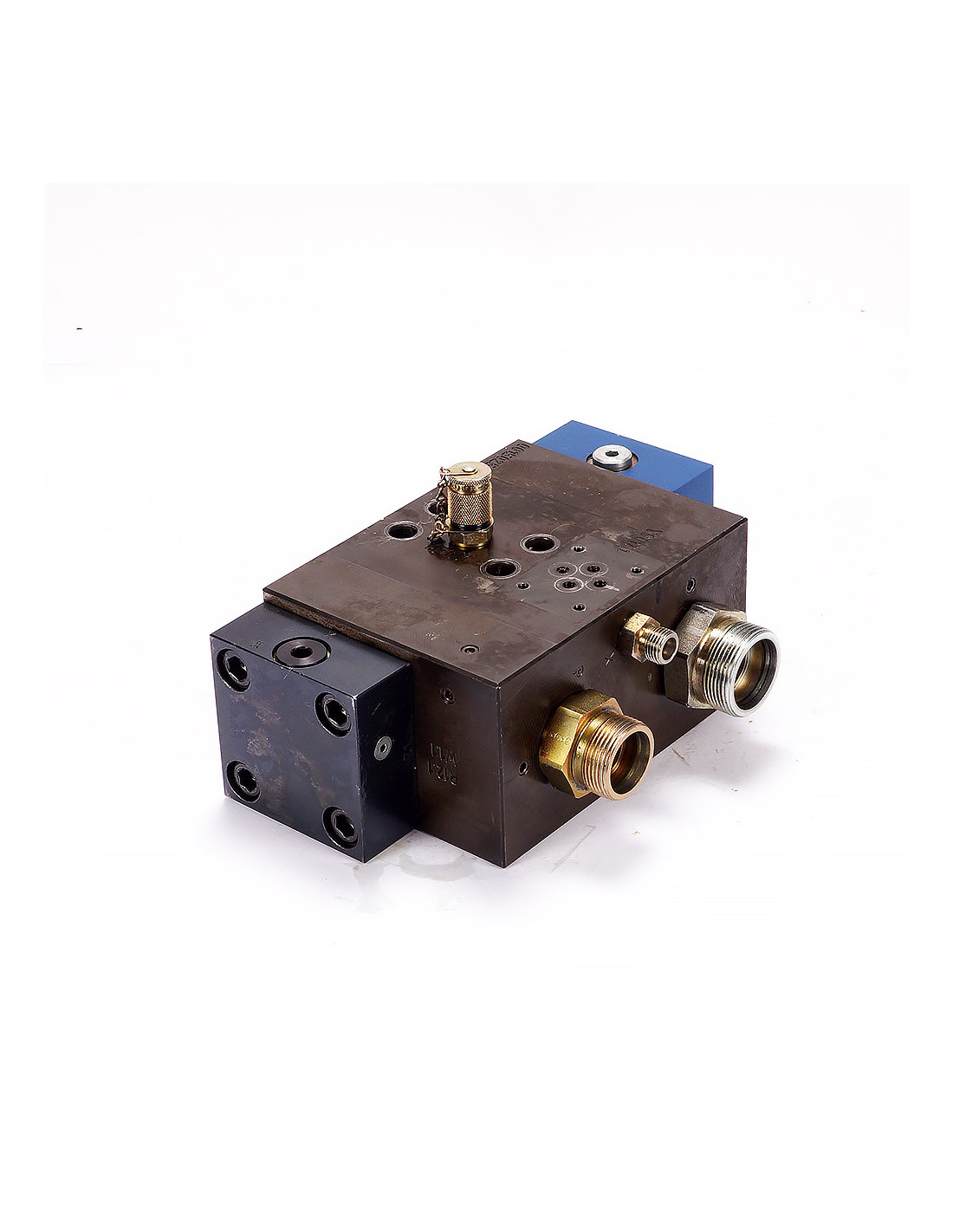

Kompaktowy zespół zaworu logicznego 2/2 typu gniazdowego (seat), pilotowany, przeznaczony do szybkiego odcinania lub łączenia dużych przepływów w blokach hydraulicznych z gniazdem ISO 7368-25 (DIN 24342). Zestaw łączy pokrywę pilota MOOG Hydrolux serii IM-CE25…DRX z pokrywą pilota Bosch Rexroth LFA 25 H2-7X/F, zamontowanymi na korpusie/manifoldzie z dużymi portami procesowymi.

Budowa zestawu

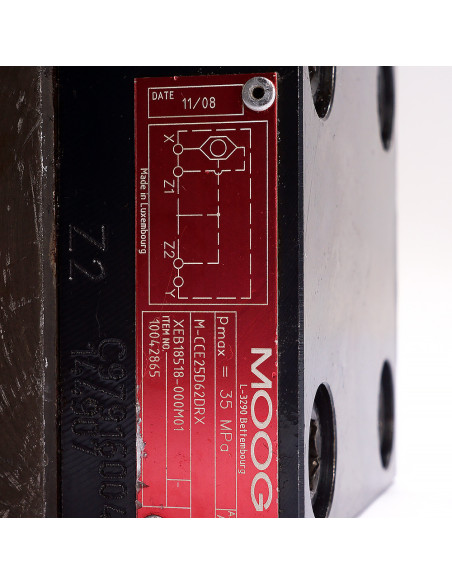

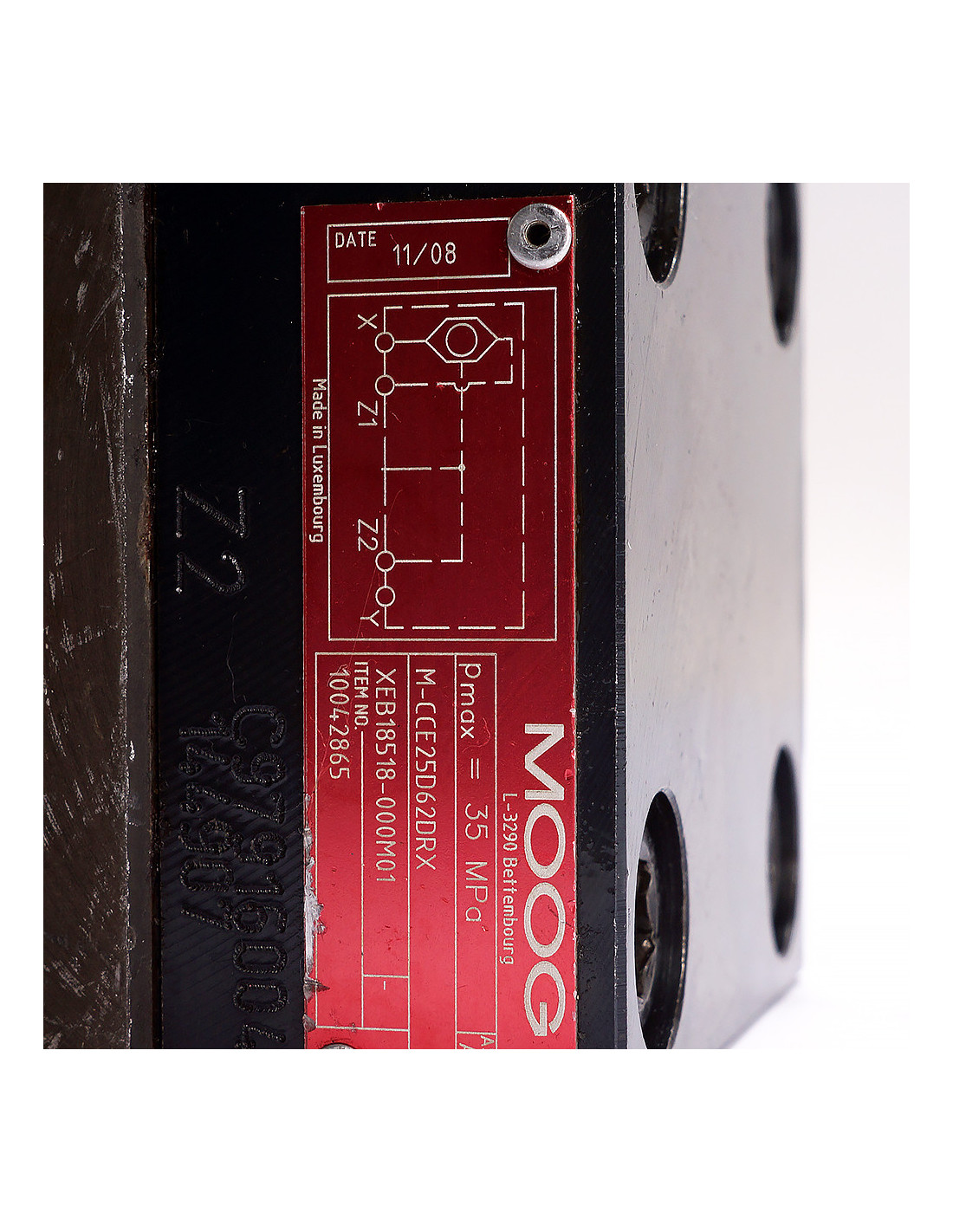

• Pokrywa pilota MOOG Hydrolux (czerwona tabliczka; seria IM-CE25…DRX) – sterowanie głównym wkładem CE25; porty X, Z, Y.

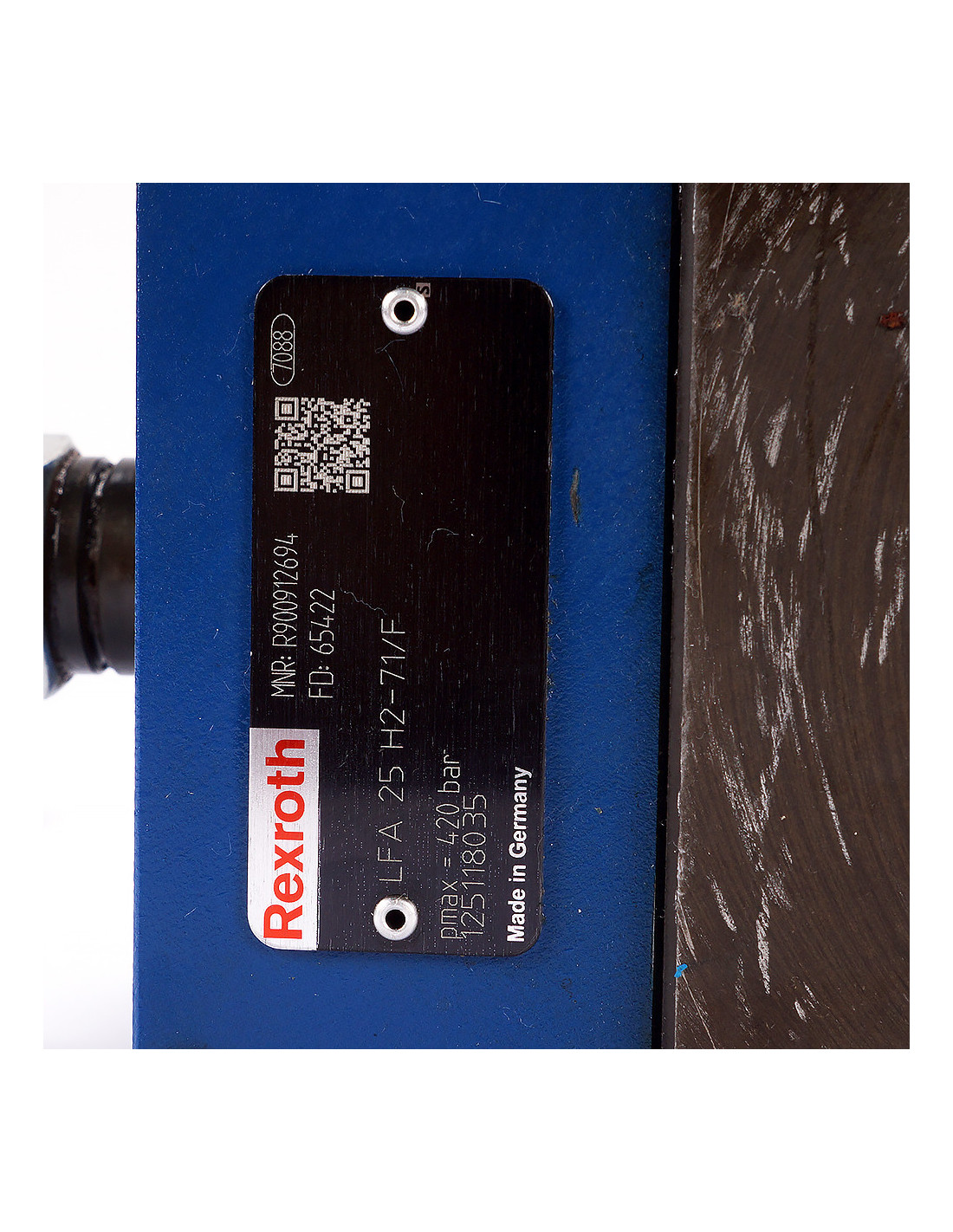

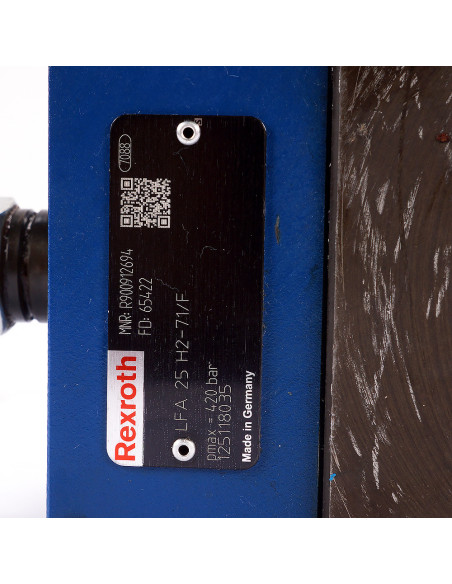

• Pokrywa pilota Bosch Rexroth LFA 25 H2-7X/F (niebieska tabliczka) – wersja „H2” z regulowanym dławikiem i zaworem zwrotnym do kształtowania dynamiki przełączenia; „/F” = uszczelnienia FKM; „7X” = indeks serii (wzajemna wymienność w obrębie 7X).

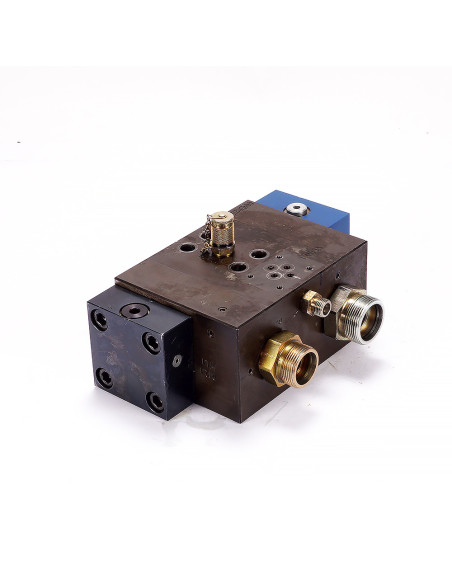

• Korpus/manifold z gniazdem ISO 7368-25 (DIN 24342) i dużymi portami procesowymi P / A (lub B) / T.

Funkcja i działanie

• Typ funkcji: 2/2, gniazdowy (seat), pilotowany.

• Przelot główny: odcina lub łączy dwa porty procesowe (np. P ↔ A).

• Sterowanie pilotowe:

  • X – zasilanie pilota (otwieranie zaworu głównego),

  • Z – dodatkowe sterowanie/odciążanie (wg schematu MOOG),

  • Y – drenaż pilota do T (wymagany swobodny odpływ).

• Pokrywa LFA „H2”: wbudowany dławik + zawór zwrotny umożliwiają ustawienie szybkości i „miękkości” zadziałania (kontrola narastania/zaniku sygnału pilota).

• Szczelność w stanie zamkniętym: konstrukcja seat → bardzo mały przeciek.

Parametry techniczne

• Standard / rozmiar: ISO 7368, size 25 (wkład CE25 / gniazdo LFA 25).

• Ciśnienie robocze (pmax):

  • Pokrywa MOOG: do 35 MPa (350 bar) (T typowo do 21 MPa),

  • Pokrywa Rexroth LFA 25: do 420 bar,

  • Limit zestawu: 350 bar (wg słabszego elementu).

• Przepływ znamionowy (typowy dla size 25): do 400–500 l/min przy Δp ≈ 10 bar (zależnie od wariantu wkładu/gniazda).

• Media: oleje hydrauliczne HL/HLP wg ISO 6743/4.

• Czystość oleju (zalecana): β10 ≥ 75 (≈10 μm) lub lepsza; cel ISO 4406 ≤ 18/16/13.

• Temperatura pracy (typowa): −20…+80 °C (w zależności od uszczelnień; /F = FKM → wyższa odporność termiczna i chemiczna).

• Materiały: korpus/gniazdo – stal; uszczelnienia NBR/FKM (w zestawie FKM).

Montaż i przyłącza

• Montaż wkładu: w gnieździe ISO 7368-25; pokrywy przykręcane do bloku.

• Drenaż: port Y obowiązkowo do zbiornika T (bezciśnieniowo).

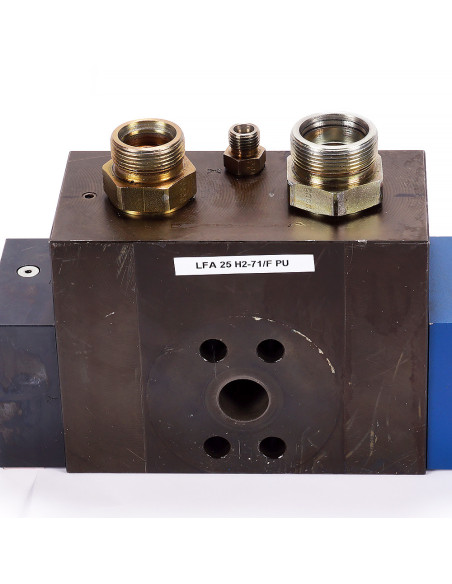

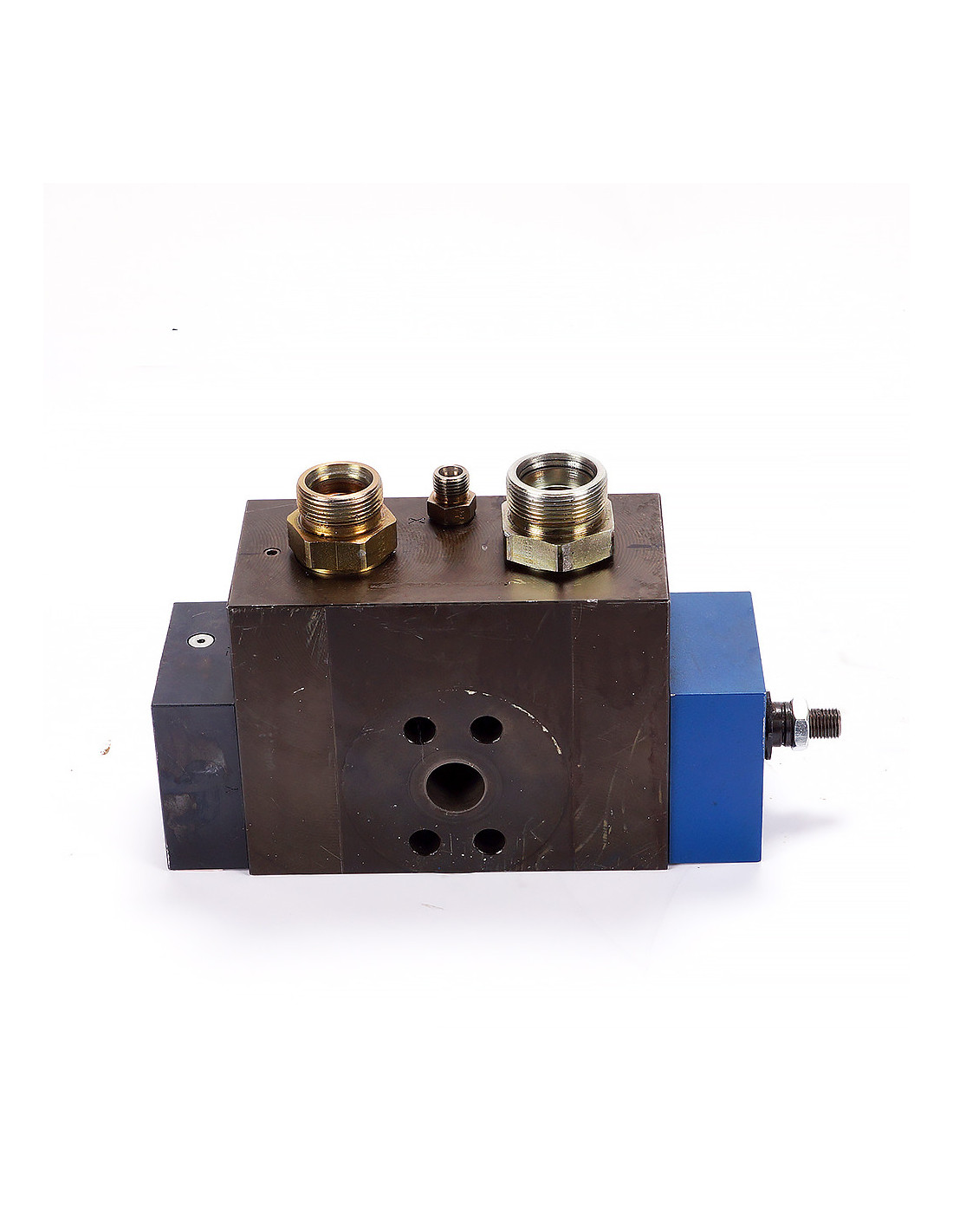

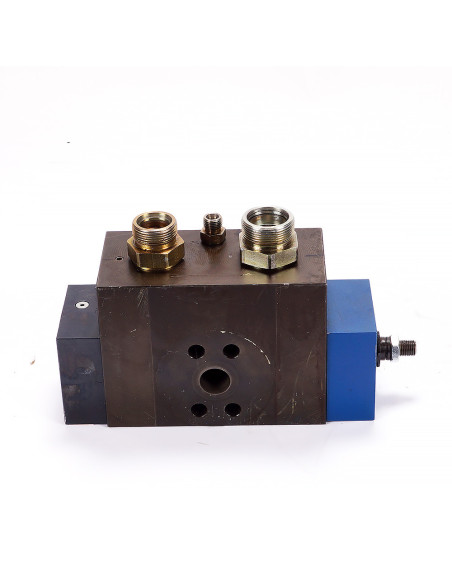

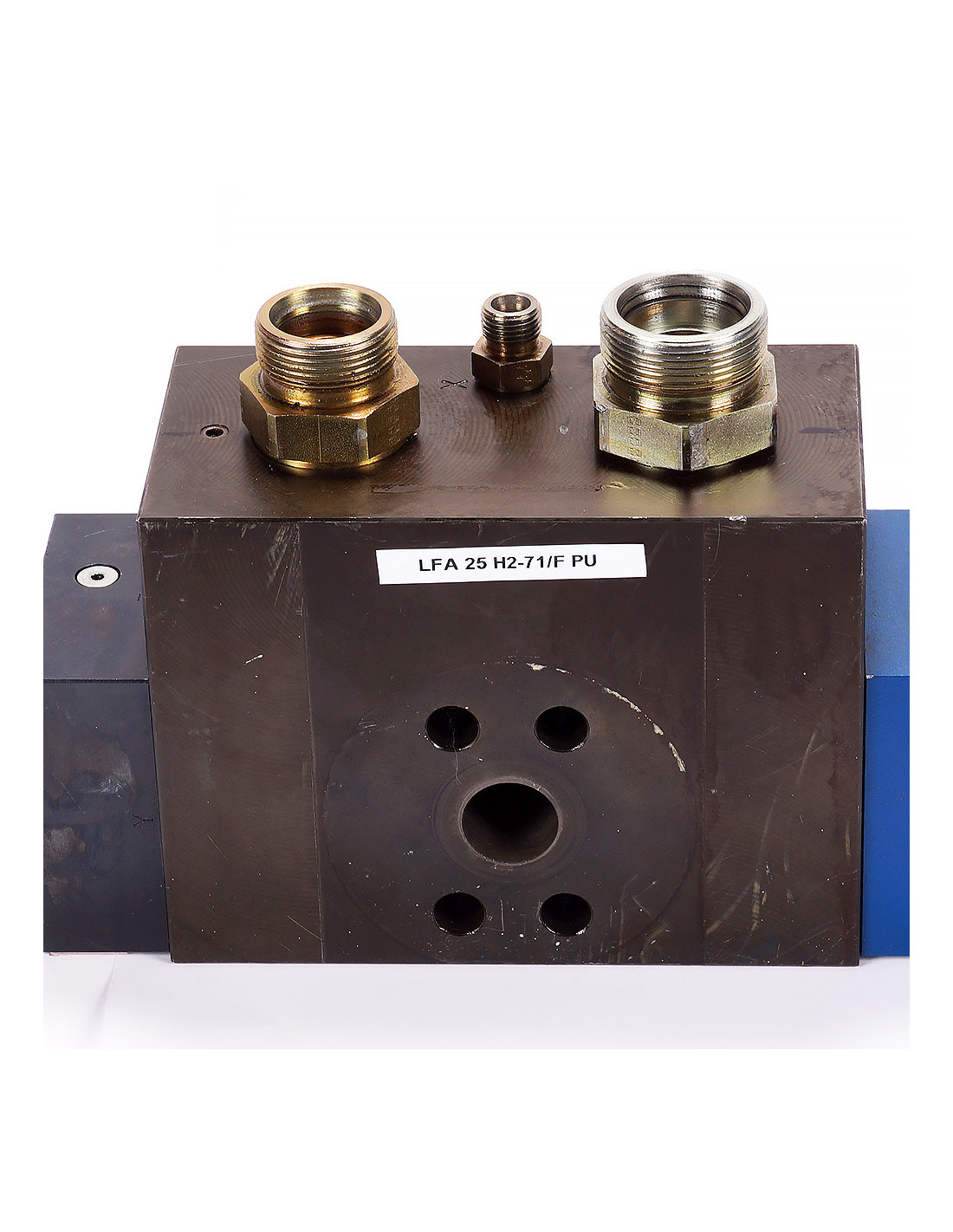

• Porty procesowe w bloku: duże P / A (lub B) / T; gwinty zgodnie z wykonaniem bloku (na zdjęciu widoczne redukcje).

• Ustawienia dynamiki: regulacja dławika w pokrywie LFA „H2” pozwala dopasować prędkość przełączania i ograniczyć uderzenia hydrauliczne.

Zastosowania

• Szybkie odcinanie/załączanie dużych przepływów w układach pras, wtryskarek, napędów hydraulicznych i bloków funkcjonalnych.

• Funkcje bezpieczeństwa i trzymania ciśnienia dzięki szczelności konstrukcji seat.

• Układy wymagające precyzyjnej kontroli dynamiki przełączeń (dławik w pokrywie H2).
